Manitou MRT-X 2150 Privilege Plus ST3A S2 Operator's Manual

648970 IT-EN-NO (18/06/2018) MRT-X 2150 Privilege Plus ST3A S2 / MRT 2150 Privilege Plus ST4 S2 / MRT-X 2550 Privilege Plus ST3A S2 / MRT 2550 Privilege Plus ST4 S2
2-76
EN
IT
EN ESNO

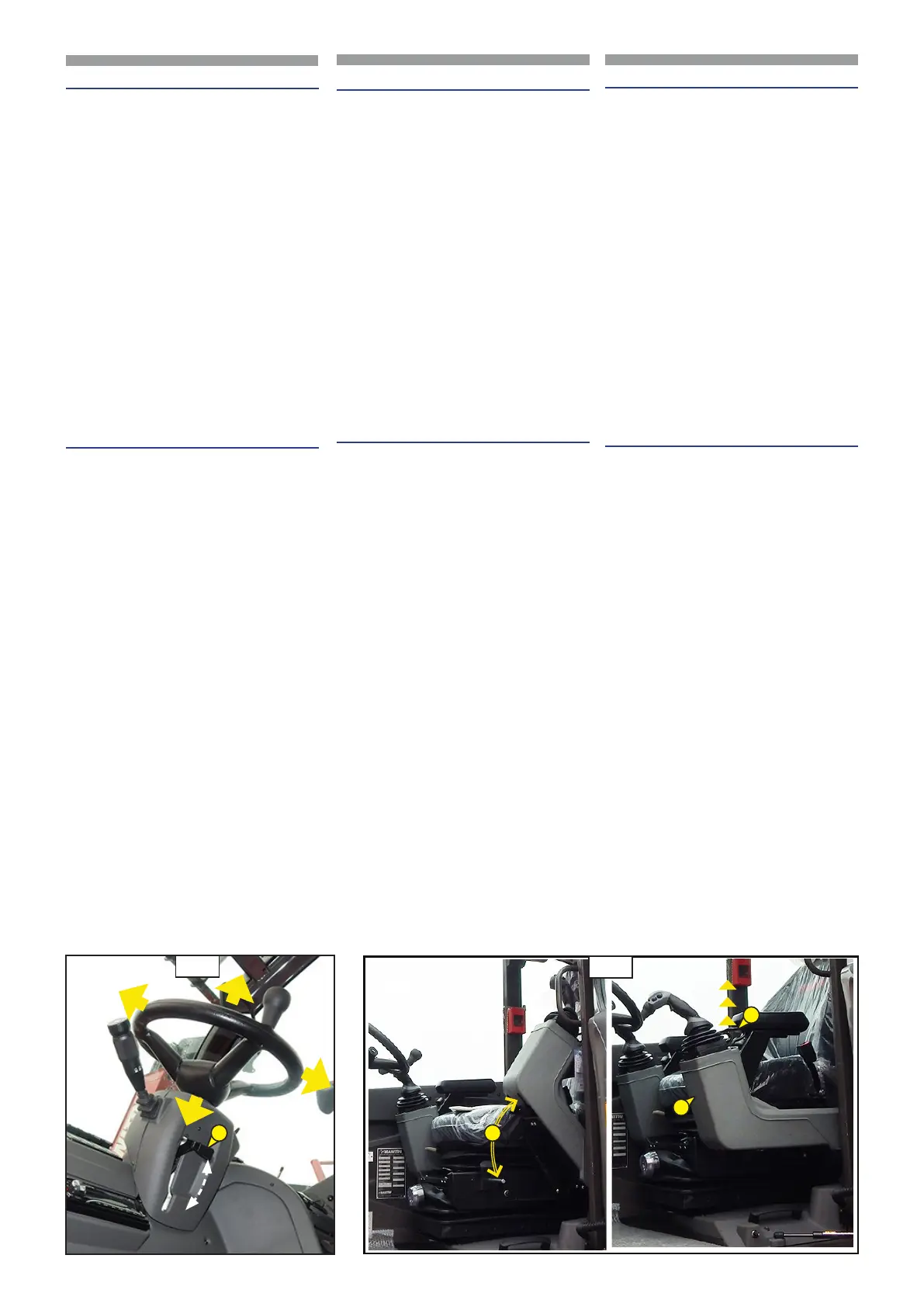

14  STEERING WHEEL ADJUSTER LEVER
(1,13)
The lever is used to adjust the steering
wheel according to the operator:
- push lever (1,13) downwards to slack-
en the grip of the steering wheel block,
- the height is adjusted (13),
- the telescopic adjustment is made
(13),
- Pull the lever upwards (1,13) to block
the steering wheel.
15  CONTROL LEVER FOR LIFTING LH ARM
REST OF SEAT
Pull the lever upwards (1,13) to unlock
the arm-rest to the LH of the operator.
The arm-rest can be set in two positions.
Position (2,13)
The arm-rest is in the raised position
between the seat and cab column.
In this position
it is easier for the operator to enter the cab.
Position (3,13)
The arm-rest must be in this position when
the operator is in the driving seat.
1
2
3
14
13
1
14 LEVA REGOLAZIONE VOLANTE
(1,13)
La leva permette di regolare il volante in
base all’operatore:
- spingere verso il basso la leva (1,13)
per allentare la presa del blocco volante,
- si eettua la regolazione in altezza
(13),
- si eettua la regolazione telescopica
(13),
- Tirare verso l’alto la leva (1,13) per
bloccare il volante.
15  LEVA COMANDO ALZATA BRACCIOLO
SINISTRO DEL SEDILE
Tirando la leva (1,13) è possibile sbloccare
il bracciolo alla sinistra dell’operatore.
Il bracciolo può essere collocato in due
posizioni.
Posizione (2,13)
Il bracciolo è nella posizione alta tra il
sedile e il montante della cabina.
In questa posizione viene facilitato
l’ingresso in cabina dell’operatore.
Posizione (3,13)
Il bracciolo deve essere in questa posizione
quando l’operatore si trova al posto di
guida.
14  SPAK FOR JUSTERING AV RATTET
(1,13)
Spaken brukes til å tilpasse rattet til føreren:
- skyv spaken nedover (1,
13) for å
løsne på rattstammen,
- juster høyden (
13),
- juster teleskoplengden (
13),
- Trekk spaken oppover (1,
13) for å
låse rattet.
15  SPAK FOR HEVING AV VENSTRE ARMLENE
PÅ SETET
Trekk i spaken (1,13) for å låse opp
armlenet på førerens venstre side.
Armlenet kan settes i to ulike stillinger.
Stilling (2,13)
Armlenet er i den høyeste stillingen
mellom setet og stolpen i førerhuset.
I denne stillingen er det lettere for føreren
å gå inn i førerhuset.
Stilling (3,13)
Armlenet må være i denne stillingen når
føreren sitter på førersetet.
