Manitou MRT-X 2150 Privilege Plus ST3A S2 Operator's Manual

648970 IT-EN-NO (18/06/2018) MRT-X 2150 Privilege Plus ST3A S2 / MRT 2150 Privilege Plus ST4 S2 / MRT-X 2550 Privilege Plus ST3A S2 / MRT 2550 Privilege Plus ST4 S2
3-48
IT
EN
NO

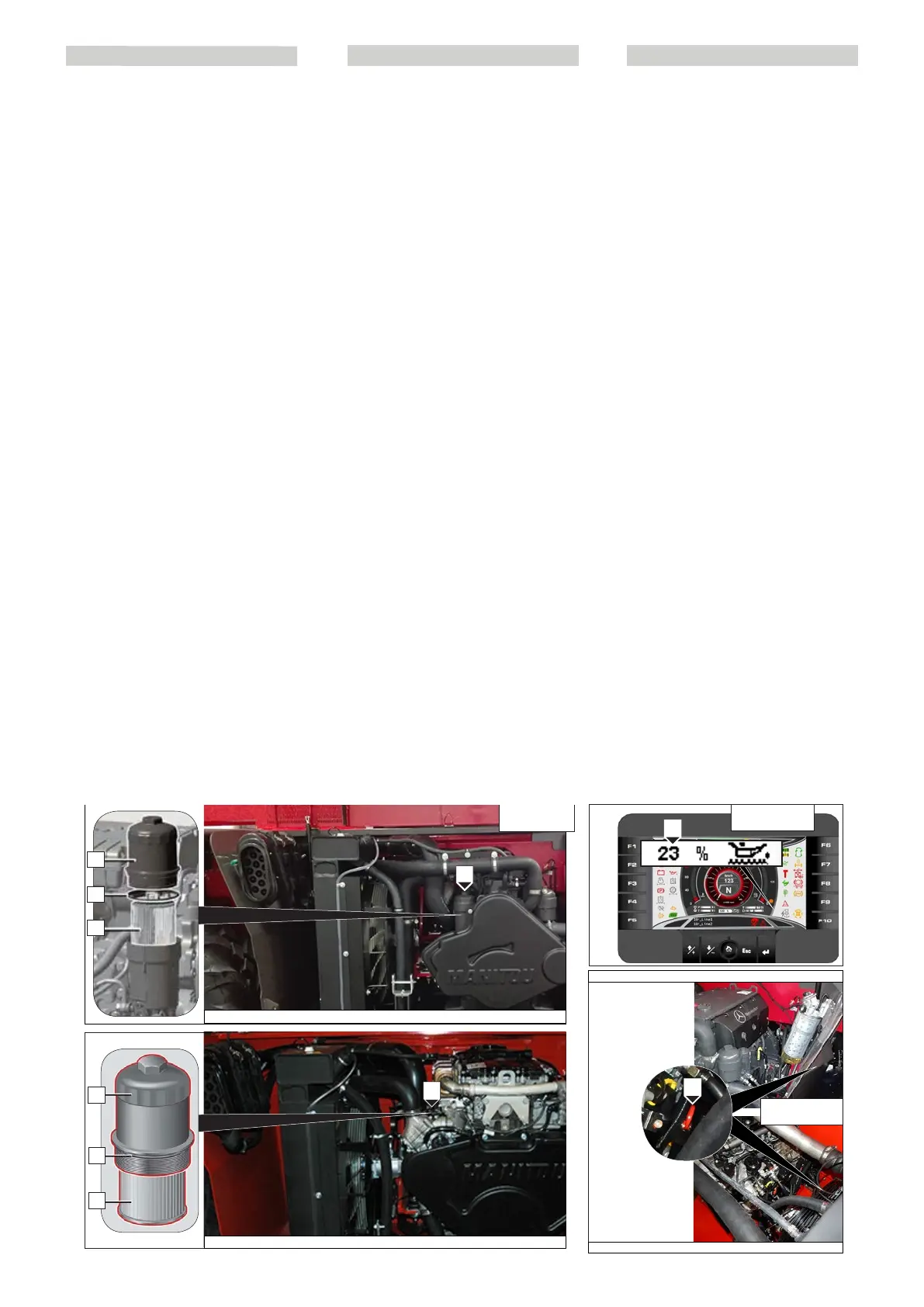

Engine oil filter
Unscrew the oil filter threaded cap using a
pipe wrench.
Let the oil drain out of the filter casing.
Remove the threaded cap “5” (Fig.D5/1.2)
together with the oil filter cartridge “7”
(Fig.D5/1.2) and release cartridge “7” (Fig.
D5/1.2) by pressing on the sides on
the lower edge.
Make sure foreign bodies do not penetrate
the filter casing.
The filter casing must not be wiped with cloth
or similar material.
Replace sealing ring present on threaded
cap “6” (Fig.D5/1.2).
Insert the new cartridge in the threaded
cap and press it so that it clicks into place.
Screw the threaded cap on the oil filter
casing and tighten it.
Tightening torque: 40 Nm MRT-X 2150 Privilege
Plus ST3A S2, MRT-X 2550 Privilege Plus ST3A S2
Tightening torque: 50 Nm MRT 2150 Privilege Plus
ST4 S2, MRT 2550 Privilege Plus ST4 S2
Change the engine oil
Pour fresh oil in the engine through the
filler opening “7”(Fig.D5/1.2).
Checking the engine oil level:
• Checking the oil level electronically
“8”(Fig.D5/1.3).
• Checking the oil level with the dipsti-
ck. This is subsidiary to the electro-
nic oil level measurement system. It
is merely used for a general check to
determine if there is oil in the engine.
Remove the dipstick “9”
(D5/1.4) to check the level.
The oil level should be between the
upper and lower marks on dipstick “9”
(D5/1.4).
Check the sealing of the filter and drain
screw.
Switch the engine off.
After about 5 minutes, check the oil level
and, if necessary, top it up to the max.
notch on the oil level rod.
6
5
7
8
D5/1.3
D5/1.2
6
5
7
MRT 2150 Privilege Plus ST4 S2, MRT 2550 Privilege Plus ST4 S2
MRT-X 2150 Privilege Plus ST3A S2, MRT-X 2550 Privilege Plus ST3A S2
9
MRT 2150 Privilege Plus ST4 S2, MRT 2550 Privilege Plus ST4 S2
MRT-X 2150 Privilege Plus ST3A S2, MRT-X 2550 Privilege Plus ST3A S2
D5/1.4
Filtro olio motore
Svitare il tappo filettato del filtro olio con la
chiave a tubo. Far defluire l’olio dalla scatola
del filtro.
Rimuovere il tappo filettato “5”(Fig.D5/1.2)
insieme alla cartuccia del filtro olio “7”(Fig.
D5/1.2) e sganciare la cartuccia “7”(Fig.
D5/1.2) esercitando una pressione laterale
sul bordo inferiore.
Accertarsi che nella scatola del filtro non
penetrino corpi estranei. La scatola del filtro
non deve essere pulita in nessun caso con
panni o simili.
Sostituire l’anello di tenuta presente sul
tappo filettato “6”(Fig.D5/1.2).
Introdurre la cartuccia nuova nel tappo
filettato e farla scattare esercitando
pressione.
Avvitare il tappo filettato sulla scatola del
filtro olio e serrarlo.
Coppia di serraggio: 40 Nm
MRT-X 2150 Privilege
Plus ST3A S2, MRT-X 2550 Privilege Plus ST3A S2
Coppia di serraggio: 50 Nm MRT 2150 Privilege
Plus ST4 S2, MRT 2550 Privilege Plus ST4 S2
Sostituire l’olio motore
Versare nel motore l’olio motore nuovo
attraverso il bocchettone di riempimento
“7” (Fig.D5/1.2).
Controllo del livello nel motore:
• Controllo elettronico del livello dell’olio
“8”(Fig.D5/1.3).
• Controllo del livello dell’olio con
l’apposita astina. Questa è subordinata
al rilevamento elettronico del livello
dell’olio. Essa serve soltanto al controllo
generale della presenza di olio nel
motore. Estrarre l’astina di livello dell’olio
“9” (D5/1.4) per controllare il livello.
L’olio deve trovarsi tra la tacca inferiore e
la tacca superiore dell’astina di controllo
del livello dell’olio “9” (D5/1.4).
Controllare la tenuta del filtro e della vite
di scarico.
Spegnere il motore. Dopo 5 minuti circa
controllare il livello dell’olio e, se necessario,
rabboccarlo.
Motoroljefilter
Skru av gjengepluggen på oljefilteret med
rørnøkkelen. La oljen renne ut av filterboksen.
Fjern gjengepluggen “5”(Fig.D5/1.2)
sammen med oljefilterpatronen “7”(Fig.
D5/1.2) og ta av patronen “7”(Fig.D5/1.2)
ved å trykke på siden av den nederste
kanten.
Påse at det ikke kommer fremmedlegemer inn
i filterboksen. Filterboksen må ikke rengjøres
med filler eller lignende.
Skift tetteringen på gjengepluggen “6”(Fig.D5/1.2).
Sett den nye patronen i gjengepluggen og
trykk til den klikker på plass.
Skru gjengepluggen på oljefilterboksen og
stram godt.
Tiltrekkingsmoment: 40 Nm MRT-X 2150 Privilege
Plus ST3A S2, MRT-X 2550 Privilege Plus ST3A S2
Tiltrekkingsmoment: 50 Nm MRT 2150 Privilege
Plus ST4 S2, MRT 2550 Privilege Plus ST4 S2
Skifte motoroljen
Hell ny motorolje i motoren gjennom
påfyllingsåpningen “7” (Fig.D5/1.2).
Kontrollere nivået i motoren:
• Elektronisk kontroll av oljenivået “8”(Fig.
D5/1.3).
• Kontrollere oljenivået med peilepinnen.
Dette er underordnet den elektroniske
målingen av oljenivået. Den brukes
kun til å kontrollere at det er olje i
motoren. Trekk ut peilepinnen “9”
(D5/1.4) for å kontrollere nivået.
Oljenivået skal befinne seg mellom min.
og maks. merket på peilepinnen “9”
(D5/1.4).
Kontroller at filteret og tømmeskruene ikke
lekker.
Slå av motoren. Etter cirka 5 minutter
kontrollerer du oljenivået og etterfyller om
nødvendig.
