Manitou MRT-X 2150 Privilege Plus ST3A S2 Operator's Manual

648970 IT-EN-NO (18/06/2018) MRT-X 2150 Privilege Plus ST3A S2 / MRT 2150 Privilege Plus ST4 S2 / MRT-X 2550 Privilege Plus ST3A S2 / MRT 2550 Privilege Plus ST4 S2
3-50
IT
EN
NO

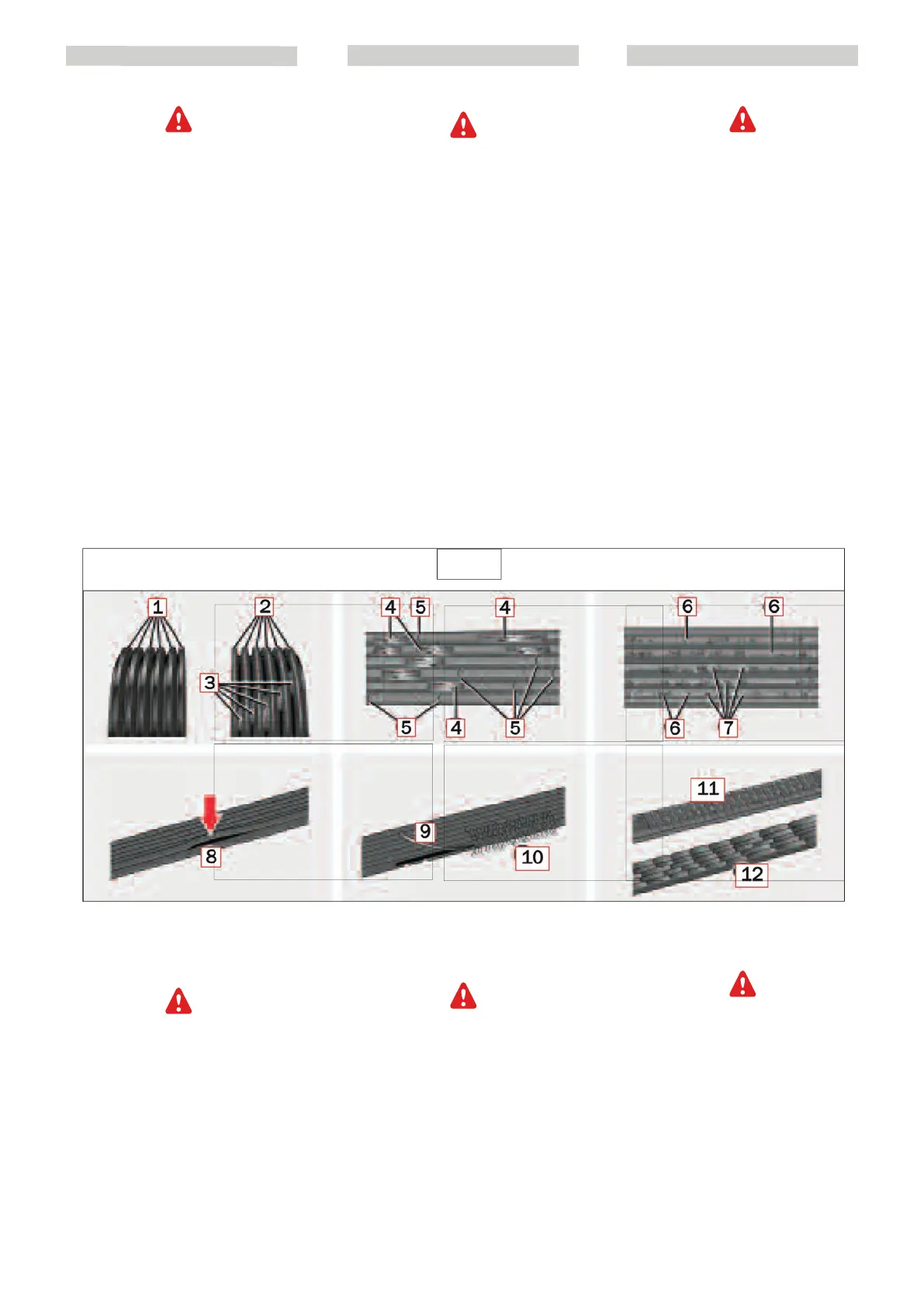

Patterns of damage
Replace the poly-V-belts if one of the
following damage patterns occurs on the
poly-V-belt. (D5/2.1)
1 – New belt (for comparison; ribbed fan
belt)
2 – Wear on the sides: wedge-shaped
ribbing
3 - Structure visible at the bottom of the-
ribbing
4 – Broken ribbing
5 – Transverse fissures in various ribs
6 – Rubber nodules at the bottom of the-
belt
7 – Dirt or rubble deposits
8 – Ribbing detached from the bottom of
the belt
9 – Strands of the structure torn on the
sides
10 – Outer strands of the structure frayed
11 – Transverse fissures on the dorsal side
12 – Transverse fissures in various ribs
Replacing the poly-V-belt
The tensioning device is spring-tensioned.
When it is loosened or tightened, there is
a risk of injury from crushing or entrap-
ment in pretensioned parts.
- Always carry out work on the tensioning
device with extreme care.
- Make sure that the tool is handled cor-
rectly.
D5/2.1
Configurazioni dei danni
Sostituire le cinghie trapezoidali se uno
dei seguenti tipi di danno si verifica sulla
cinghia trapezoidale. (D5 / 2.1)
1 - Cinghia nuova (per confronto;
nervature trapezoidali)
2 - Usura sui fianchi: nervature cuneiformi
3 - Struttura visibile sul fondo della
nervatura
4 - Rotture della nervatura
5 - Fessurazioni trasversali in diverse
nervature
6 - Noduli in gomma sul fondo della
cinghia
7 - Depositi di sporco o pietrisco
8 - Nervature staccate dal fondo della
cinghia
9 - Fili della struttura strappati lateralmente
10 - Fili esterni della struttura sfrangiati
11 - Fessurazioni trasversali sul dorso
12 - Fessurazioni trasversali in diverse
nervature
Sostituzione della cinghia trapezoidale
a nervature
Il dispositivo tendicinghia è dotato di
un sistema di tensionamento a molla.
Rilasciando il dispositivo o mettendolo
in tensione sussiste il pericolo di lesioni
qualora le mani o le dita rimangano
schiacciate o incastrate tra gli elementi
pre caricati.
-Si raccomanda di eseguire gli interventi
sul dispositivo tendicinghia con
particolare cautela.
-Prestare la massima attenzione al
corretto utilizzo dell’attrezzo.
Skademønstre
Skift v-reimene dersom en av følgende
skadetyper oppstår på v-reimen. (D5 / 2.1)
1 - Ny reim (for sammenligning; v-formede
ribber)
2 - Slitasje på kantene: kileformede ribber
3 - Strukturen er synlig under ribbene
4 - Ødelagte ribber
5 - Langsgående sprekker på flere ribber
6 - Gummiklumper under reimen
7 - Smuss eller grusavleiringer
8 - Løse ribber under reimen
9 - Løse tråder på siden av strukturen
10 - Frynsede tråder på utsiden av
strukturen
11 - Langsgående sprekker på ryggen
12 - Langsgående sprekker på flere ribber
Skifte den v-ribbede reimen
Reimstrammeren er utstyrt med et
fjærdrevet strammesystem. Når du
slipper eller spenner enheten er det
en viss fare for personskader dersom
hendene eller fingrene klemmes
eller setter seg fast mellom de
forhåndsbelastede elementene.
-Det anbefales å være svært forsiktig
når reimstrammeren tas i bruk.
-Forsikre deg om at du bruker
verktøyet riktig.
