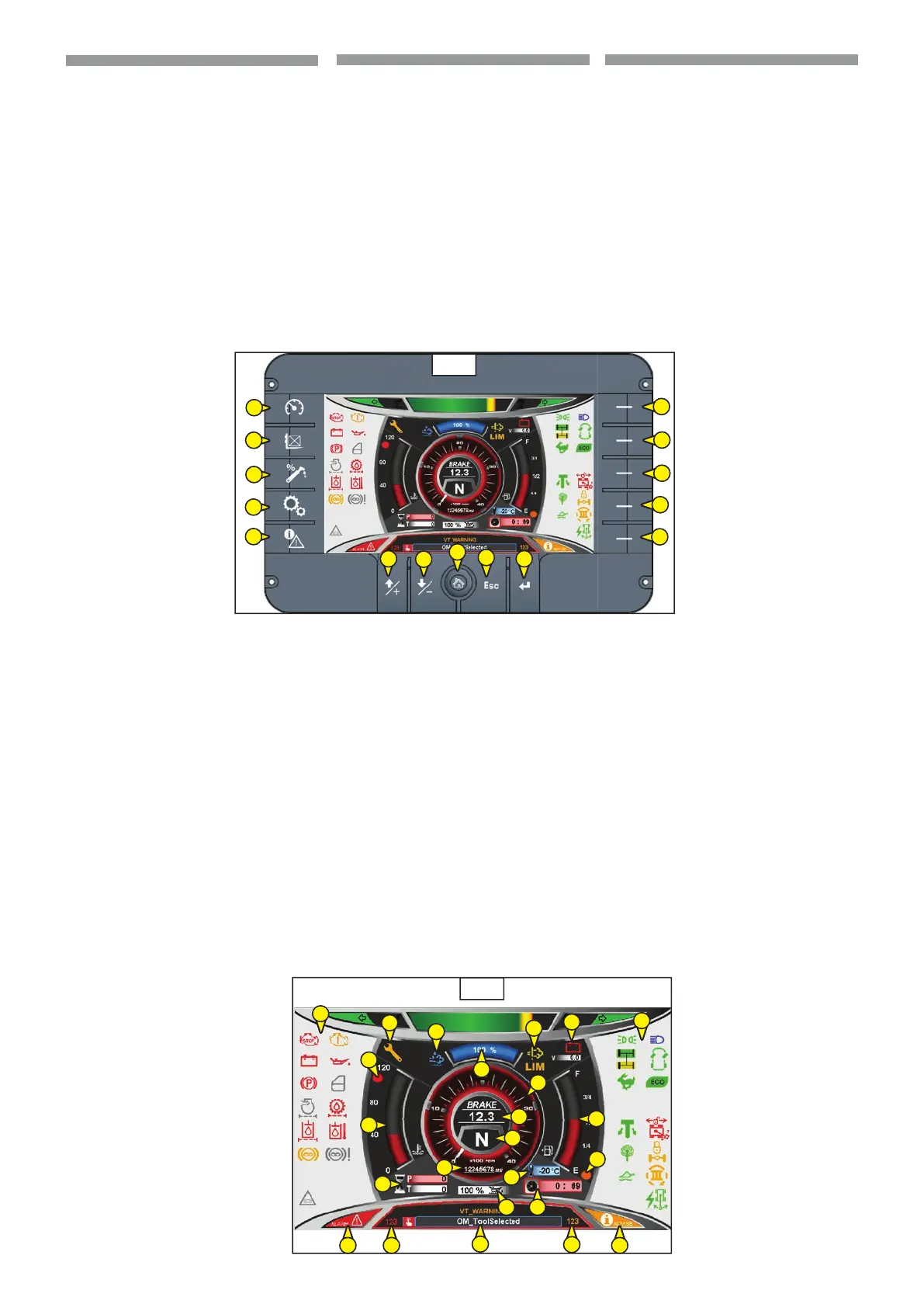

MACHINE DISPLAY CONTROLLER
- Keys (F1, F2, F3, F4, F5
4.1) to access
the operating pages.
- Key (F6, F7, F8, F9, F10,
4.1) to select a
displayed function.
- Key (F10,
4.1) to con rm the settings of
the clock.
- Key (1,
4.1) or (2,4.1) to select the
multiple capacities of the attachment.
- Key (3,
4.1) to view the software type
on control panel. Keep pressed the key.
- Key (4,
4.1), reset control.
- Key (5,
4.1) to con rm the attachment.
Control modes saved in memory
F1  DRIVING PAGE
1. Engine coolant temperature gauge
indicator (1,4.2)
2. The indicator warning lights up when
(2,4.2):
• the engine coolant is overheating
• or low liquid level
3. Fuel level indicator (3,
4.2)
4. The indicator lamp lights up
(4,4.2) when the fuel level in the
tank is lower than 10% of its capacity
5. Rev counter (x100 rpm) (5,4.2)
6. Partial (p) and total (t) hour-counter
(6,4.2)
6.1. Time(t) and date (d) (6a,4.2)
7. Speedometer (km/h or mph)
(7,4.2)
8. Moving direction indicator (8,4.2):
• N= neutral
• F= forwards
• R= reverse
4.1
3
4
5
1
2
CONTROLLO DISPLAY MACCHINA
- Tasti (F1, F2, F3, F4, F5,
4.1) per
accedere alle modalità operative.
- Tasti (F6, F7, F8, F9, F10
4.1) per
selezionare o comandare una funzione
visualizzata.
- Tasto (F10,
4.1) per confermare le
impostazioni dell’orologio.
- Tasti (1,
4.1) e (2,4.1) per selezionare
le portate multiple dell’accessorio o
controllare le impostazioni nelle diverse
modalità operative.
- Tasto (3,
4.1) per visualizzare il tipo
di software installato nel pannello di
controllo. Mantenere premuto il tasto.
- Tasto (4,
4.1), reset comando.
- Tasto (5,
4.1) per confermare
l’accessorio o conferma.
Modalità di controllo salvate in memoria
F1  PAGINA DI GUIDA
1. Indicatore temperatura del liquido di
ra reddamento motore (1,4.2)
2. Indicatore di (2,4.2):
• liquido di ra reddamento del motore
in surriscaldamento
• oppure livello del liquido basso
3. Indicatore livello carburante (3,
4.2)
4. L’indicatore si accende (4,4.2)
quando il livello del carburante è
minore del 10% della capacità del
serbatoio
5. Contagiri (x100 rpm) (5,4.2)
6. Contaore parziale (p) e totale (t)
(6,4.2)
6.1. Orologio (6.1,4.2)
7. Tachimetro (km/h o mph) (7,4.2)
8. Indicatore di avanzamento (8,4.2):
• N=Neutro
• F=Avanti
• R=Indietro
F1
F3
F2
F4
F5
F10
F8
F9
F7
F6
2
4
6
6.1
9
9
1
3
7
5
8
99
9
9
11
12
13
9
10
9
9
14
4.2
15
C ONTROL PANTALLA MÁQUINA
- Teclas (F1, F2, F3, F4, F5,
4.1) para
acceder a las modalidades operativas.
- Teclas (F6, F7, F8, F9, F10
4.1) para
seleccionar o accionar una función
visualizada.
- Tecla (F10,
4.1) para con rmar las
con guraciones del reloj.
- Teclas (1,
4.1) e (2,4.1) para
seleccionar las capacidades múltiples del
accesorio o controlar las con guraciones
en las diferentes modalidades operativas.
- Tecla (3,
4.1) para visualizar el tipo de
software instalado en el panel de control.
Mantener presionada la tecla.
- Tecla (4,
4.1), reset mando.
- Tecla (5,
4.1) para con rmar el
accesorio o con rmar.
Modos de control guardados en la memoria
F1  PÁGINA DE CONDUCCIÓN
1. Indicador de temperatura del líquido
de refrigeración del motor (1,
4.2)
2. Indicador de (2,
4.2):
• líquido de refrigeración del motor en
sobrecalentamiento
• o bien nivel del líquido bajo
3. Indicador de nivel del combustible
(3,
4.2)
4. El indicador se enciende (4,
4.2)
cuando el nivel del combustible es
inferior al 10% de la capacidad del
depósito
5. Cuentarrevoluciones (x100 rpm)
(5,
4.2)
6. Cuentahoras parcial (p) y total (t)
(6,
4.2)
6.1. Reloj (6.1,
4.2)
7. Velocímetro (km/h o mph) (7,
4.2)
8. Indicador de avance (8,
4.2):
• N=Neutro (punto muerto)
• F=Avance
• R=Retroceso
