Manitou MRT-X 2150 Privilege Plus ST3A S2 Original Operator's Manual

2-61
EN
IT
EN ESES
648970 IT-EN-ES (04/10/2016) MRT-X 2150 Privilege Plus ST3A S2 / MRT 2150 Privilege Plus ST4 S2 MRT-X 2550 Privilege Plus ST3A S2 / MRT 2550 Privilege Plus ST4 S2

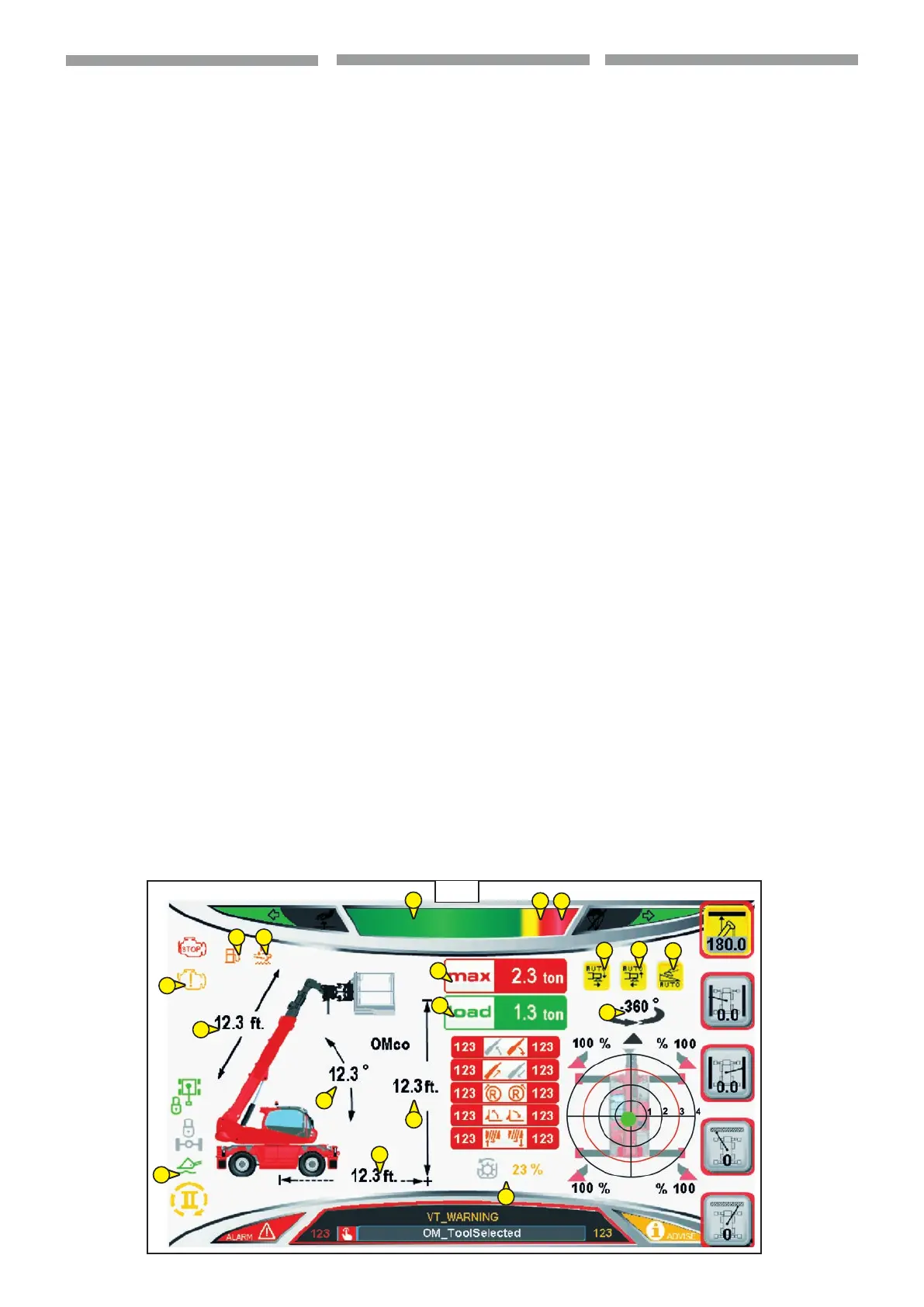

F2  WORKING PAGE 4.3
1 - LOAD CONDITIONS, % , AND ALARMS
LCD bar indicating the load percentage
lifted with respect to the maximum load
that can be lifted in those operating
conditions.
1.1 - Green reference:
Safety area.
1.2 -Yellow reference:
Alarm area.
Load lifted 90% more than permitted
load.
(external warning sound active)
1.3 -Red reference:
Block area.
Load lifted 100% more than
permitted load.
(external warning sound active)
2 - READING MAIN OPERATING DATA
(4.3)
2.1 - Height off the ground (H)
(reading in “Meters”

, with a
decimal)
2.2 - Boom angle (A)
(reading in “Degrees”, with a
decimal)
2.3 - Boom length (L)
(reading in “Meters”

, with a
decimal)
2.4 - Operating radius (R)
Measurement of the distance
from the fifth wheel centre to the
projection of the point of application
of the load.(reading in “Meters”, with
a decimal).
2.5 - Weight of load lifted (ACT)
(reading in “Tons”

, with a decimal).
2.6 - Maximum permitted load (MAX)
in the current configuration of the
machine. (reading in “Tons”

, with
a decimal).
2.7 - Turret angle
(reading in “Degrees”).
2.7a - Display of the turned turret
2.8 - Low fuel orange warning light
2.9 - SCR system anomaly orange
warning light
2.10 - Indicator and warning lights

: metric unit [length unit (m) and weight
unit (ton)] or imperial unit [length unit (ft)
and weight unit (kLb)]
2.1
2.2
2.4
1.1
1.2
1.3
2.8 2.9
F2  PAGINA LAVORO 4.3
1  CONDIZIONI DI CARICO, % , ED
ALLARMI
Barra LCD indicante la percentuale di
carico sollevato rispetto al carico massimo
sollevabile in quelle condizioni di lavoro.
1.1 - Riferimento Verde:
Zona di Sicurezza.
1.2 - Riferimento Giallo:
Zona di Allarme.
Carico sollevato superiore al 90% del
carico ammesso.
(avvisatore acustico esterno attivo)
1.3 - Riferimento Rosso:
Zona di Blocco.
Carico sollevato superiore al 100% del
carico ammesso.
(avvisatore acustico esterno attivo)
2 - LETTURA DEI DATI DI LAVORO
PRINCIPALI (4.3)
2.1 - Altezza da terra (H)
(lettura in “Metri”

, con un decimale)
2.2 - Angolo braccio (A)
(lettura in “Gradi”, con un decimale)
2.3 - Lunghezza del braccio (L)
(lettura in “Metri”

, con un decimale)
2.4 - Raggio di lavoro (R)
Misura della distanza dal centro
ralla alla proiezione del punto di
applicazione del carico.
(lettura in “Metri”

, con un decimale).
2.5 - Peso del carico sollevato (ACT)
(lettura in “Tonnellate”

, con un
decimale).
2.6 - Carico massimo ammesso (MAX)
nella configurazione attuale della
macchina.
(lettura in “Tonnellate”, con un
decimale).
2.7 - Angolo torretta
(lettura in “Gradi”).
2.7a - Visualizzazione della torretta ruotata
2.8 - Spia arancione basso livello carburante
2.9 - Spia arancione anomalia sistema SCR
2.10 - Spie di funzione e di allarme

: unità metriche [unità di lunghezza (m) e
unità di peso (t)] o unità imperiali [unità di
lunghezza (ft) unità di peso (kLb)]
4.3
2.10
2.10
2.3
2.6
2.10
2.10
2.10
2.10
2.5
2.7
F2  PÁGINA TRABAJO 4.3
1  CONDICIONES DE CARGA, %, Y
ALARMAS
Barra LCD que indica el porcentaje
elevado de carga respecto a la carga
máxima admitida en esas condiciones
de trabajo.
1.1 - Referencia Verde :
Zona de Seguridad.
1.2 - Referencia Amarilla:
Zona de Alarma.
Carga elevada superior al 90% de la
carga admitida.
(avisador acústico externo activo)
1.3 - Referencia Roja:
Zona de Bloqueo.
Carga elevada superior al 100% de la
carga admitida.
(avisador acústico externo activo)
2 - LECTURA DE LOS DATOS DE TRABAJO
PRINCIPALES(
4.3)
2.1 - Altura desde el suelo (H)
(lectura en “Metros”

, con un
decimal)
2.2 - Ángulo brazo (A)
(lectura en "Grados", con un decimal)
2.3 - Longitud del brazo (L)
(lectura en “Metros”

, con un
decimal)
2.4 - Radio de trabajo (R)
Medición de la distancia del centro
de la quinta rueda a la proyección
del punto de aplicación de la carga.
(lectura en “Metros”

, con un
decimal).
2.5 - Peso de la carga elevada (ACT)
(lectura en “Toneladas”

, con un
decimal).
2.6 - Carga máxima admitida (MAX) en la
configuración actual de la máquina.
(lectura en "Toneladas", con un
decimal).
2.7 - Ángulo torre
(lectura en “Grados”).
2.7a - Visualización de la torre girada
2.8 - Luz testigo anaranjado bajo nivel
combustible
2.9 - Luz testigo anaranjado anomalía
sistema SCR
2.10 - Luces testigo de función y de alarma

: unidades métricas [unidad de longitud
(m) y unidad de peso (t)] o unidades
imperiales [unidad de longitud (ft) unidad
de peso (kLb)]
