Manitou MRT-X 2150 Privilege Plus ST3A S2 Original Operator's Manual

2-64
EN
IT
EN ESES
648970 IT-EN-ES (04/10/2016) MRT-X 2150 Privilege Plus ST3A S2 / MRT 2150 Privilege Plus ST4 S2 MRT-X 2550 Privilege Plus ST3A S2 / MRT 2550 Privilege Plus ST4 S2

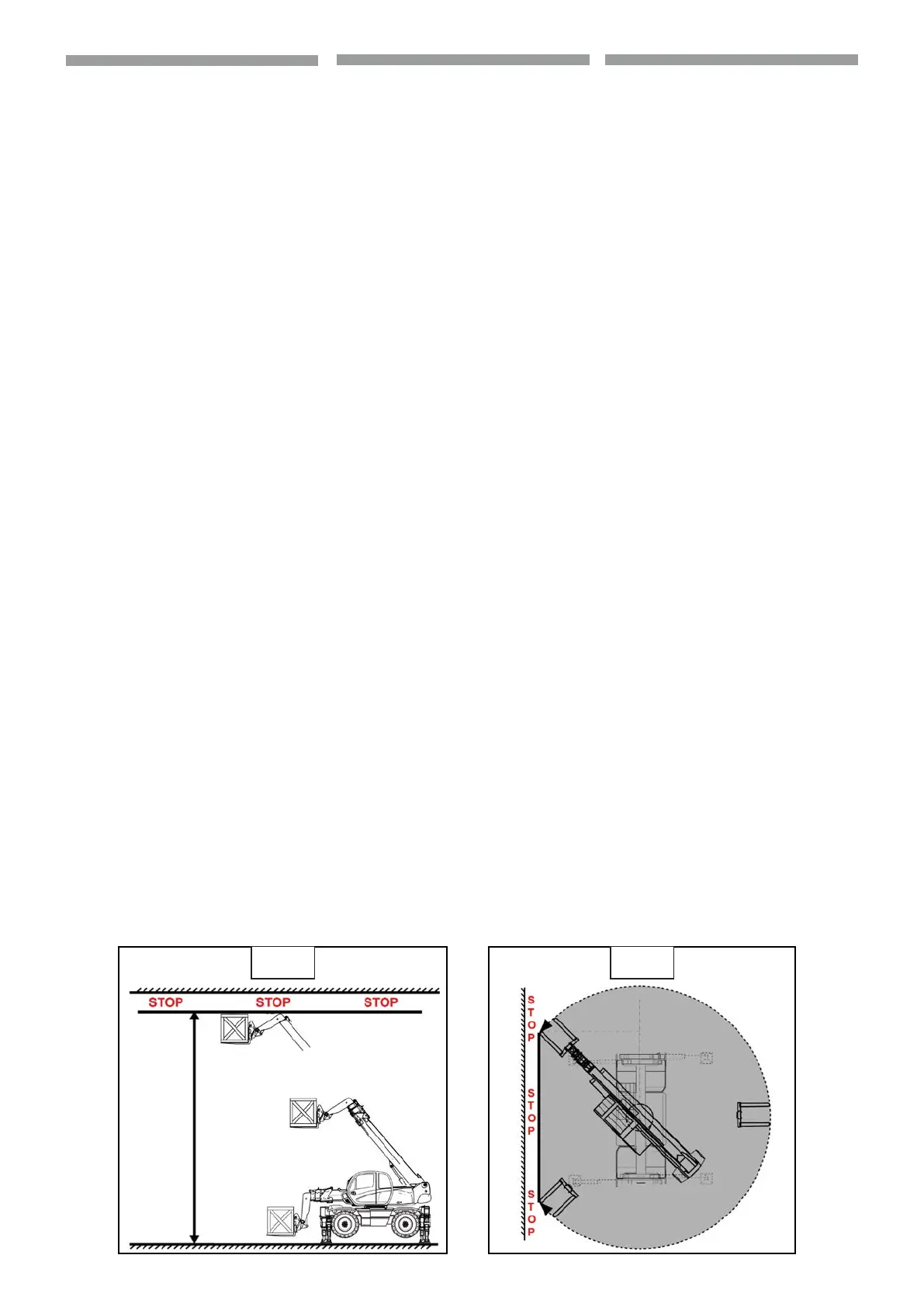

7.1 - LIMITATION OF WORK AREA IN
HEIGHT (
4.5)
- Stop the movements and translation of
the machine.
- Access at “F2 - WORKING PAGE” .
- Move the telescopic boom and position
it at the maximum working height requi-
red.
- Press (F6,
4.3b) to program and block
the boom in position.
- The work area limit in height is selected
and active.
To deactivate the programming (7.1,
4.3b) and RESET the values, press (F6,
4.3b).
7.2 - LIMITATION OF WORK AREA TO THE
LH (
4.6)
- Stop the movements and translation of
the machine.
- Access at “F2 - WORKING PAGE” .
- Position the machine and the telescopic
boom to the LH considering the maxi-
mum operating radius.
- Press (F7,
4.3b) to program and block
the work limit that must not be excee-
ded.
- The work area limit to the LH is selected
and active.
To deactivate the programming (7.2,
4.3b) and RESET the values, press (F7,
4.3b).
4.5 4.6
7.1 - LIMITAZIONE AREA DI LAVORO IN
ALTEZZA (
4.5)
- Arrestare i movimenti e la traslazione
della macchina.
- Accedere a “F2 - PAGINA LAVORO”.
- Muovere il braccio telescopico e
posizionarlo all’altezza massima di lavoro
desiderata.
- Premere (F6,
4.3b) per programmare e
bloccare la posizione del braccio.
- L’area limite di lavoro in altezza è
selezionata e attiva.
Per disattivare la programmazione (7.1,
4.3b) e azzerare i valori (RESET), premere
(F6,
4.3b).
7.2 - LIMITAZIONE AREA DI LAVORO
VERSO SINISTRA (
4.6)
- Arrestare i movimenti e la traslazione
della macchina.
- Accedere a“F2 - PAGINA LAVORO”.
- Posizionare la macchina e il braccio
telescopico verso sinistra considerando il
raggio massimo di lavoro.
- Premere (F7,
4.3b) per programmare e
bloccare il limite di lavoro non superabile.
- L’area limite di lavoro verso sinistra è
selezionata e attiva.
Per disattivare la programmazione (7.2,
4.3b) e azzerare i valori (RESET), premere
(F7,
4.3b).
7.1 - LIMITACIÓN ÁREA DE TRABAJO EN
ALTURA (
4.5)
- Parar los movimientos y la traslación de
la máquina.
- Acceder a la “F2 - PÁGINA TRABAJO”.
- Mover el brazo telescópico y ponerlo a la
altura máxima de trabajo deseada.
- Pulsar (F6,
4.3b) para programar y
bloquear la posición del brazo.
- El área límite de trabajo en altura está
seleccionada y activa.
Para desactivar la programación (7.1,
4.3b) y poner en cero los valores
(RESET), presionar (F6, 4.3b).
7.2 - LIMITACIÓN ÁREA DE TRABAJO
HACIA LA IZQUIERDA (4.6)
- Parar los movimientos y la traslación de
la máquina.
- Acceder a la “F2 - PÁGINA TRABAJO”.
- Poner la máquina y el brazo telescópico
hacia la izquierda considerando el radio
máximo de trabajo.
- Pulsar (F7,
4.3b) para programar y
bloquear el límite de trabajo que no
debe ser superado.
- El área límite de trabajo hacia la izquierda
está seleccionada y activa.
Para desactivar la programación (7.2,
4.3b) y poner a cero los valores (RESET),
pulsar (F7, 4.3b).
