7.3 - LIMITATION OF WORK AREA TO THE
RH (4.7)
- Stop the movements and translation of
the machine.
- Access at “F2 - WORKING PAGE” .
- Position the machine and the telescopic
boom to the RH considering the maxi-
mum operating radius.
- Press (F8, 4.3b) to program and block
the work limitthat must not be exceed-
ed.
- The work area limit to the RH is selected
and active.
To deactivate the programming (7.3,
4.3b) and RESET the values, press (F8,
4.3b).
7.4 - LIMITATION OF WORK AREA TO THE
FRONT (4.8)
- Stop the movements and translation of
the machine.
- Access at “F2 - WORKING PAGE” .
- Position the machine and the telescopic
boom considering the work area limit to
the front and to the LH.
- Press (F9, 4.3b) to program and block
the work limit that must not be exceed-
ed.
- The work area limit to the front to the LH
is selected and active.
To deactivate the programming (7.4,
4.3b) and RESET the values, press (F9,
4.3b).
7.5 - LIMITATION OF WORK AREA TO THE
FRONT (4.8)
- Stop the movements and translation of
the machine.
- Access at “F2 - WORKING PAGE” .
- Position the machine and the telescopic
boom considering the work area limit to
the front and to the RH.
- Press (F10, 4.3b) to program and block
the work limit that must not be exceed-
ed.
- The work area limit to the front to the RH
is selected and active.
To deactivate the programming (7.5,
4.3b) and RESET the values, press (F10,
4.3b).

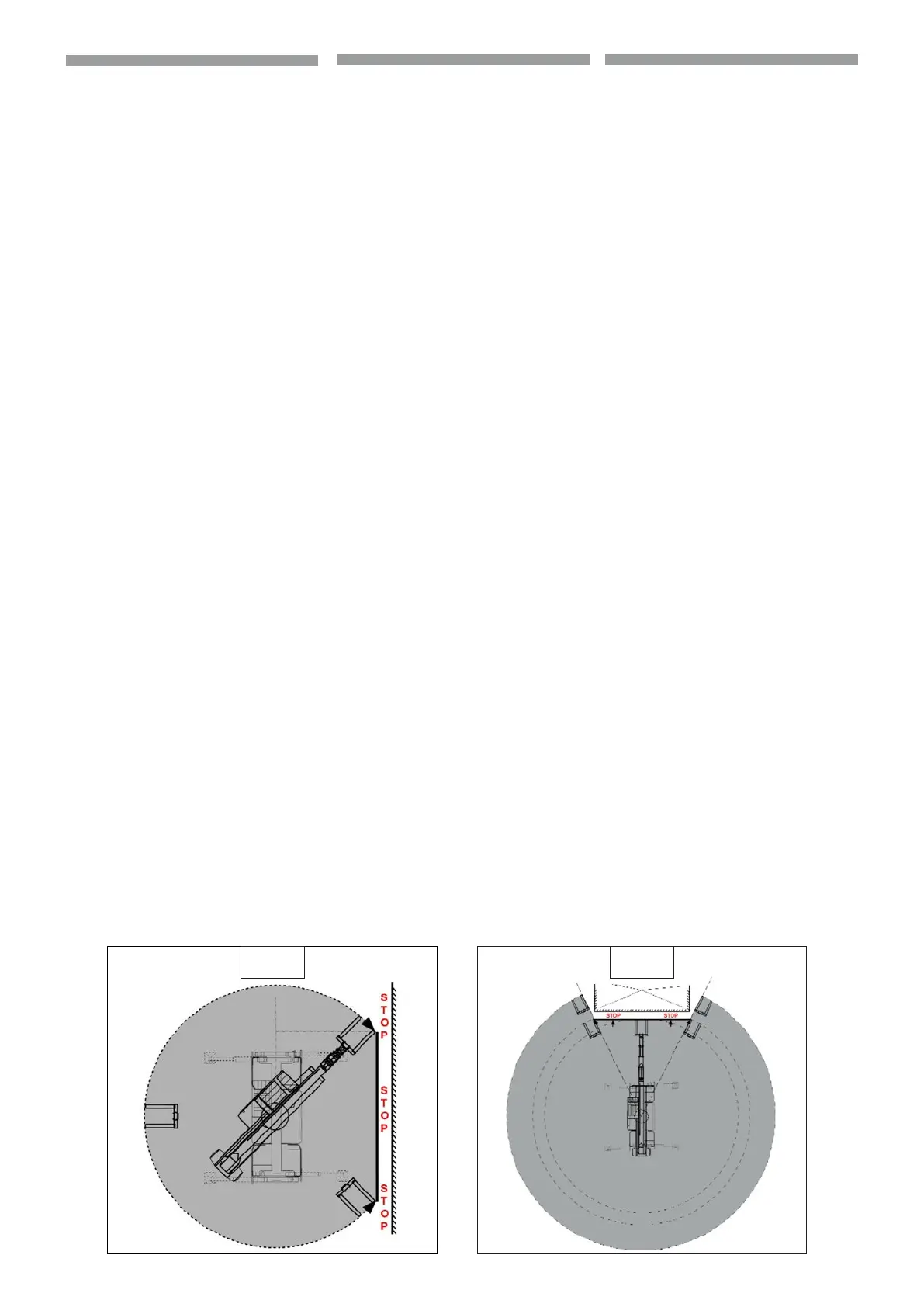

8 - DISPLAY SLOWING DOWN HYDRAULIC
MOVEMENTS (if set up)
4.7 4.8
7.3 - LIMITAZIONE AREA DI LAVORO
VERSO DESTRA (4.7)
- Arrestare i movimenti e la traslazione
della macchina.
- Accedere a “F2 - PAGINA LAVORO”.
- Posizionare la macchina e il braccio
telescopico verso destra considerando il
raggio massimo di lavoro.
- Premere (F8, 4.3b) per programmare e
bloccare il limite di lavoro no superabile.
- L’area limite di lavoro verso destra è
selezionata e attiva.
Per disattivare la programmazione (7.3,
4.3b) e azzerare i valori (RESET), premere
(F8, 4.3b).
7.4 - LIMITAZIONE AREA DI LAVORO
FRONTALE (4.8)
- Arrestare i movimenti e la traslazione
della macchina.
- Accedere a “F2 - PAGINA LAVORO”.
- Posizionare la macchina e il braccio
telescopico considerando l’area limite di
lavoro frontale e verso sinistra.
- Premere (F9, 4.3b) per programmare e
bloccare il limite di lavoro non superabile.
- L’area limite di lavoro frontale verso
sinistra è selezionata e attiva.
Per disattivare la programmazione (7.4,
4.3b) e azzerare i valori (RESET), premere
(F9, 4.3b).
7.5 - LIMITAZIONE AREA DI LAVORO
FRONTALE (4.8)
- Arrestare i movimenti e la traslazione
della macchina.
- Accedere a “F2 - PAGINA LAVORO”.
- Posizionare la macchina e il braccio
telescopico considerando l’area limite di
lavoro frontale e verso destra.
- Premere (F10, 4.3b) per programmare e
bloccare il limite di lavoro non superabile.
- L’area limite di lavoro frontale verso
destra è selezionata e attiva.
Per disattivare la programmazione (7.5,
4.3b) e azzerare i valori (RESET), premere
(F10, 4.3b).
8 - VISUALIZZAZIONE RALLENTAMENTI
MOVIMENTI IDRAULICI (se impostati)
7.3 - LIMITACIÓN ÁREA DE TRABAJO
HACIA LA IZQUIERDA (
4.7)
- Parar los movimientos y la traslación de
la máquina.
- Acceder a la “F2 - PÁGINA TRABAJO”.
- Poner la máquina y el brazo telescópico
hacia la derecha considerando el radio
máximo de trabajo.
- Pulsar (F8,
4.3b) para programar y
bloquear el límite de trabajo que no
debe ser superado.
- El área límite de trabajo hacia la derecha
está seleccionada y activa.
Para desactivar la programación (7.3,
4.3 b) y poner a cero los valores
(RESET), pulsar (F8,
4.3b).
7.4 - LIMITACIÓN ÁREA DE TRABAJO
FRONTAL (
4.8)
- Parar los movimientos y la traslación de
la máquina.
- Acceder a la “F2 - PÁGINA TRABAJO”.
- Poner la máquina y el brazo telescópico
considerando el área límite de trabajo
frontal y hacia la izquierda.
- Pulsar (F9,
4.3b) para programar y
bloquear el límite de trabajo que no
debe ser superado.
- El área límite de trabajo frontal hacia la
izquierda está seleccionada y activa.
Para desactivar la programación (7.4,
4.3 b) y poner a cero los valores
(RESET), pulsar (F9,
4.3b).
7.5 - LIMITACIÓN ÁREA DE TRABAJO
FRONTAL (
4.8)
- Parar los movimientos y la traslación de
la máquina.
- Acceder a la “F2 - PÁGINA TRABAJO”.
- Poner la máquina y el brazo telescópico
considerando el área límite de trabajo
frontal y hacia la derecha.
- Pulsar (F10,
4.3b) para programar
y bloquear el límite de trabajo que no
debe ser superado.
- El área límite de trabajo frontal hacia la
derecha está seleccionada y activa.
Para desactivar la programación (7.5,
4.3b) y poner en cero los valores
(RESET), presionar (F10,
4.3b).
8 - VISUALIZACIÓN DESACELERACIONES
MOVIMIENTOS HIDRÁULICOS (si
están congurados)
