48 Part Number 000012545 Rev 02 11/16
Installation Section 2
GÉNÉRALITÉS
Les condenseurs doivent être montés horizontalement,
le moteur de ventilateur étant sur le haut sans aucune
obstruction. Il doit y avoir un espace d’au moins 41 cm
(16 po) du bas pour l’admission d’air. Le panneau de
raccordement avant et un autre panneau (arrière ou côté)
ne doit également avoir aucune obstruction.
Les installations de condenseurs à distance comportent
des conduites verticales et horizontales entre la machine à
glaçons et le condenseur. Une fois combinées, elles doivent
être ajustées aux spécifications approuvées. Les directives,
schémas et méthodes de calcul suivants doivent être
respectés pour vérifier une installation de condenseurs à
distance appropriée.
,
Attention
La garantie du compresseur (y compris la garantie de
remplacement de main d’œuvre) ne s’appliquera pas
si la machine à glaçons à distance n’est pas installée
conformément aux spécifications.
La présente garantie ne s’applique pas non plus
si le système de réfrigération est modifié par un
condenseur, un récupérateur de chaleur ou d’autres
pièces ou ensembles non fabriqués par nous sauf en cas
d’approbation écrite spécifique au composant.
1
2
3
1
2
3
DOWNWARD
HORIZONTAL
SPIRAL
SPIRALE
HORIZONTALE
VERS LE BAS

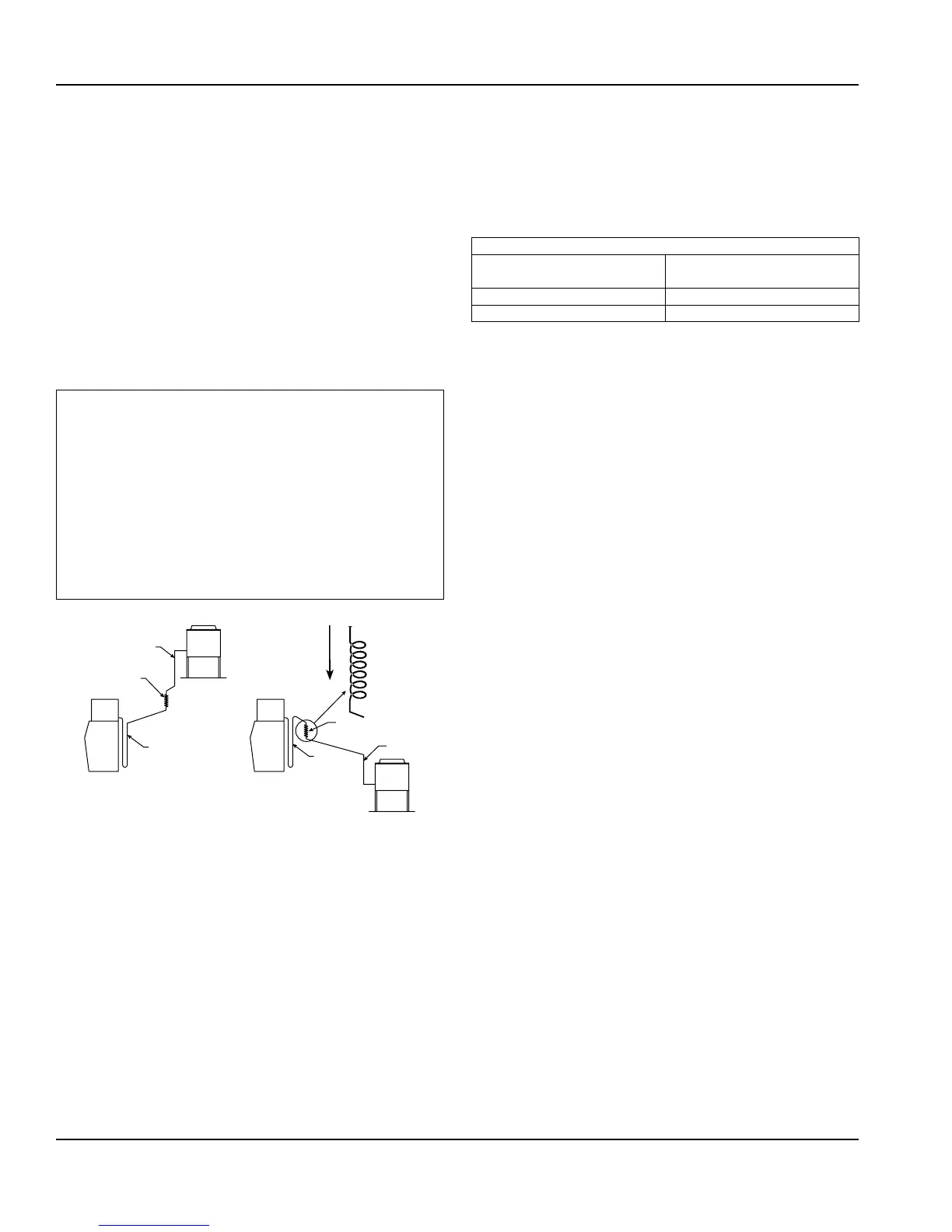

Acheminement des conduites
CÂBLAGE
Un câblage de tension de ligne d’interconnexion est utilisé
pour mettre le moteur de ventilateur du condenseur sous-
tension et hors tension.
• La tension du condenseur à distance correspond à la
tension de la partie principale de la machine à glaçons.
Raccordements Fil d’interconnexion
Partie principale de la machine
à glaçons
Condenseur à distance
F1 L1
F2 L2
DIRECTIVES POUR ACHEMINEMENT DES CONDUITES
Commencer par couper un trou circulaire de 6,35 cm
(2,5 po) dans le mur ou le toit pour l’acheminement des
tubulures. L’extrémité de conduite ayant un coude de 90°
se raccordera à la machine à glaçons. L’extrémité droite se
connectera au condenseur à distance.
Suivre ces directives pour acheminer les conduites de
liquide frigorigène. Ceci pour permettre d’assurer un bon
fonctionnement et une bonne accessibilité de service.
1. Facultatif – Effectuer la boucle de service dans
les conduites (tel qu’illustré dans le schéma de
l’Acheminement des conduites). Ceci permet un
accès aisé à la machine à glaçons pour le nettoyage
et l’entretien. Ne pas utiliser de cuivre rigide dur à cet
emplacement.
2. Obligatoire – Ne pas former de siphons dans les
conduites de réfrigération (sauf la boucle de service).
L’huile réfrigérante doit être libre de s’évacuer vers la
machine à glaçons ou le condenseur. Acheminer la
tubulure en excès en une spirale horizontale vers le bas
supportée (comme il l’est indiqué ci-dessous). Ne pas
enrouler la tubulure verticalement.
3. Obligatoire – Conserver les longueurs de conduites de
réfrigérant extérieures aussi courtes que possible.
To Next Page
