Entretien Section 4
Retrait des pièces pour le nettoyage/la
désinfection
Machines à glaçons à évaporateur unique

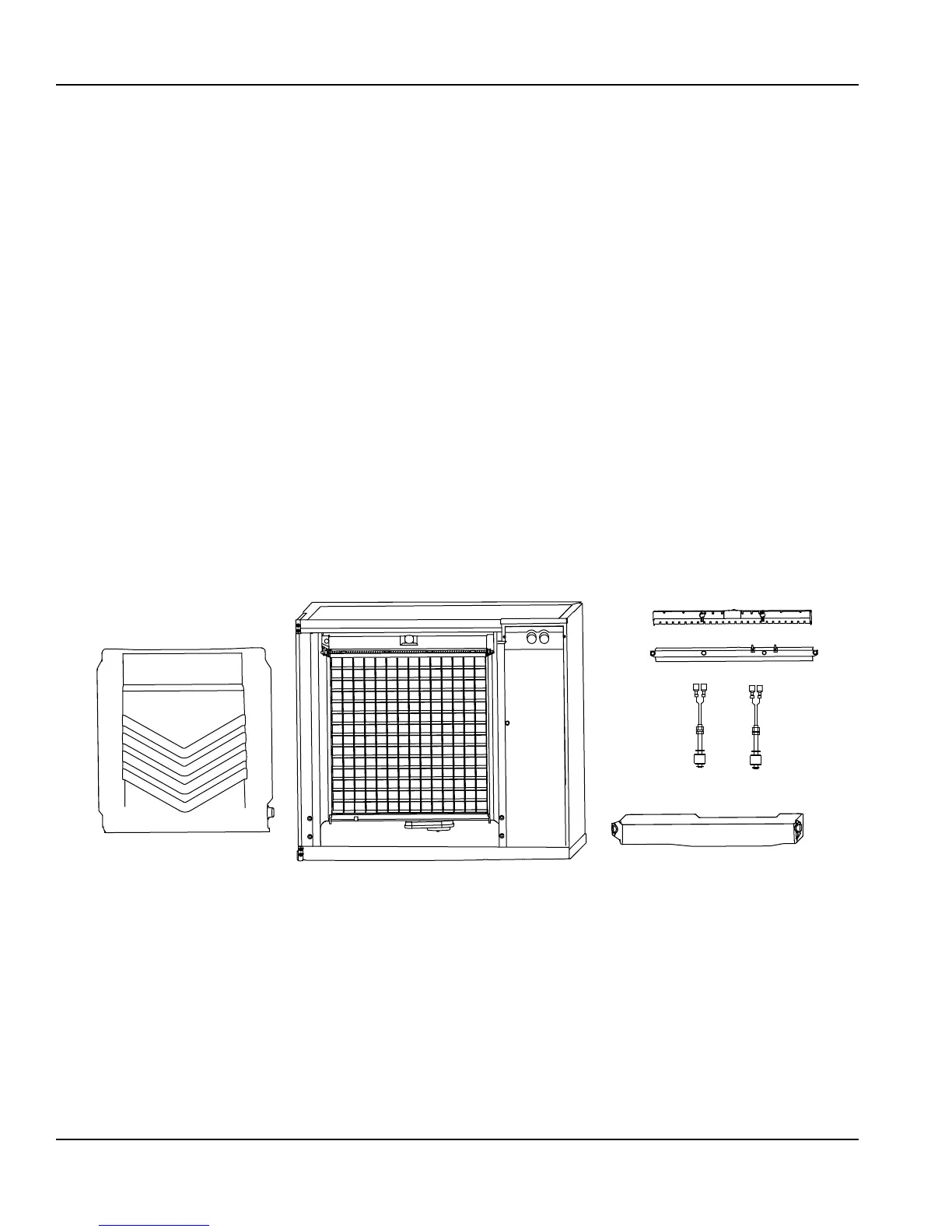

A. Retrait du rideau d’eau
• Plier doucement le rideau en son centre et le retirer par
la droite.
• Désengager la cheville gauche.
B. Retirer le bac à eau
• Appuyer sur les languettes sur la droite et la gauche du
bac à eau.
• Laisser l’avant du bac à eau descendre en tirant vers
l’avant pour dégager les chevilles arrière.
C. Retirer l’interrupteur de flotteur d’épaisseur de glace
et de recueil
• Baisser l’interrupteur à flotteur directement vers le bas
pour le désengager.
• Abaisser l’interrupteur à flotteur jusqu’à ce que le
connecteur de câble soit visible.
• Débrancher le fil conducteur de l’interrupteur à flotteur.
• Enlever l’interrupteur à flotteur de la machine à glaçon.
D. Retirer le tube de distribution d’eau
NOTE: Les vis à oreilles du tube de distribution sont
maintenues en place pour éviter toute perte. Desserrer les
vis à oreilles sans les sortir du tube de distribution.
• Desserrer les deux vis extérieures (ne pas les retirer
complètement étant donné qu’elles sont maintenues
en place pour éviter toute perte) et tirer le tube de
distribution vers l’avant pour libérer le joint coulissant.
• Démonter le tube de distribution en desserrant les deux
(2) vis à oreilles du milieu et en séparant le tube de
distribution en deux parties.
• Passer à page 57 l’étape 6.
