7Contactez-nous à www.mantis.fr
Assemblage

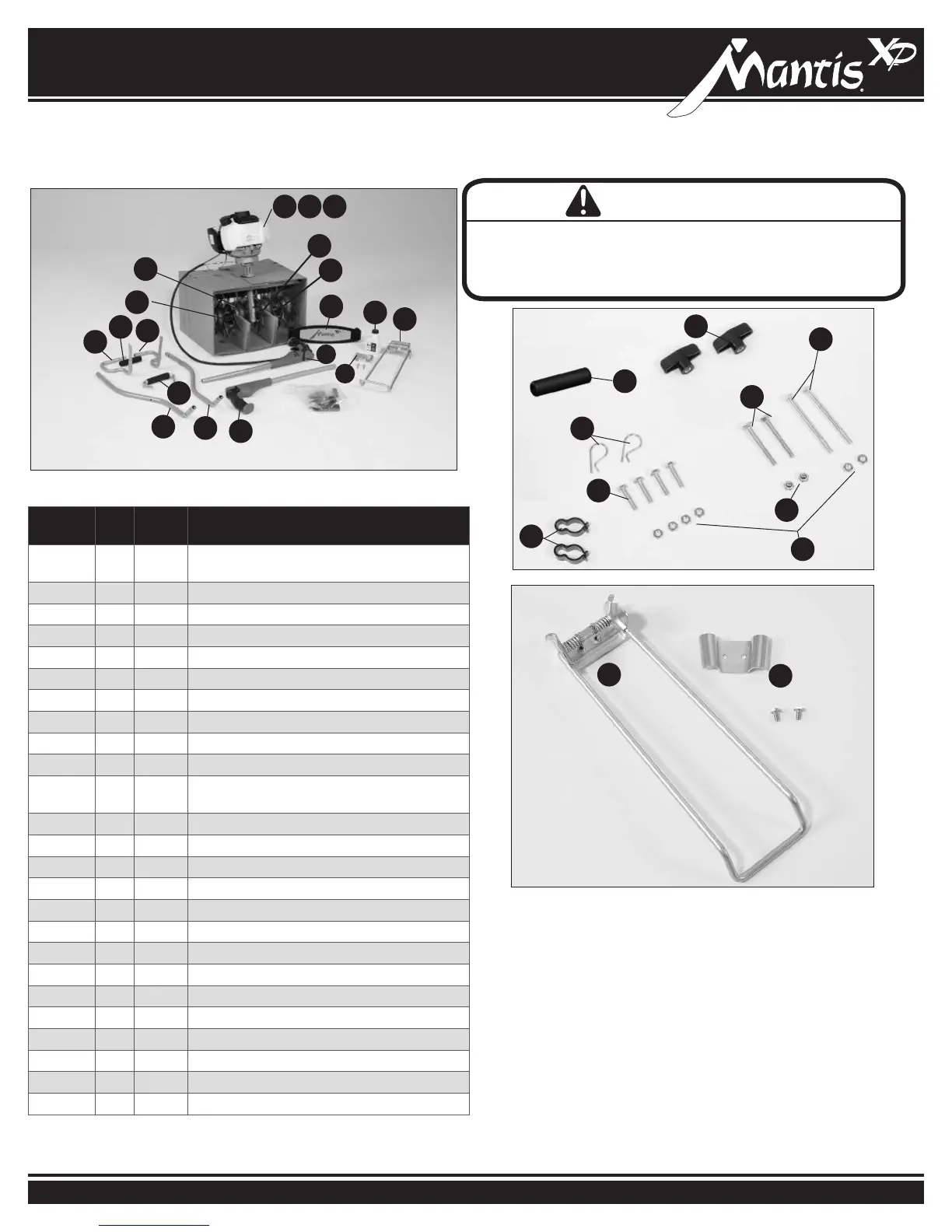

CONTENU DU CARTON
L'assemblage incorrect de cette motobêche peut provoquer des
blessures graves. Veiller à suivre toutes les instructions avec attention.
Pour toute question, contacter notre usine au 1-800-366-6268 ou un
concessionnaire Mantis agréé.
Rep. Qté N° de
réf.
Description
T21, T20,
T52
1 Moteur (comprend le garde-boue et le réducteur à vis
sans n)
T10 1 Demi-anse droite
T11 1 Demi-anse gauche
T14 1 Manchon en mousse
T6 1 Montant de guidon inférieur avec bouchon, droit
T7 1 Montant de guidon inférieur avec bouchon, gauche
T16 2 Boulon 1/4-20 X 3,25 po
T48 6 Écrou-frein bidirectionnel 1/4-20
T15 1 Poignée de transport avec mousse
T49 4 Vis à tête hexagonale 1/4-20 X 1,125 po
T1 1 Poignée de guidon avec accélérateur, moteur 4
temps, droite
T2 1 Poignée de guidon gauche
T8 1 Entretoise de guidon
T53 2 Bouton à ailes femelle
T42 2 Boulon de carrosserie 1/4-20 X 2,25 po
T47 2 Écrou borgne
T13 2 Clip de câble d'accélérateur
T39 1 Fraise extérieure droite
T40 1 Fraise extérieure gauche
T66 1 Fraise intérieure droite
T67 1 Fraise intérieure gauche
T41 4 Goupilles de retenue des fraises
T59 1 Béquille
T60 1 Étrier et visserie de béquille
Huile 1 400208 Huile pour moteur 4 temps, 3,4 oz (100 ml)
Photo du modèle 7990
T59
T60
T20 T52T21
T67
T66
T39
T40
T11
T15
T6
T7
T2
T8
T59
Huile
T1
T60
T14
T10
CE QUI EST NÉCESSAIRE POUR ASSEMBLER LA
MOTOBÊCHE
Avant de sortir le contenu de l'emballage et d'assembler :
• Avoir une surface de travail propre
• Vérier que tous les outils nécessaires sont à portée de main
• Veiller à avoir une clé mixte de 7/16 de pouce (11 mm)
• Un cliquet avec rallonge
• Une douille de 7/16 de pouce (11 mm)
• Une douille ou clé mixte de 3/8 de pouce (10 mm)
Contenu du
sachet
T53
T16
T42
T41
T14
T13
T48
T47
T49
AVERTISSEMENT
