10 Manuel de l'utilisateur
Assemblage (suite)
REMARQUE IMPORTANTE :
Vérier que l'accélérateur s'actionne librement et que son câble
n’est pas enroulé ni vrillé autour du guidon. Appuyer sur le levier de
blocage, serrer complètement la commande d'accélérateur et relâcher.
Le triangle d'accélérateur doit cliqueter dans les deux sens. En cas
de doute, déposer le ltre à air et vérier visuellement que le triangle
d’accélérateur touche à la fois la vis de ralenti et la butée d’ouverture
complète. EFFECTUER CE CONTRÔLE AVANT CHAQUE DÉMARRAGE
DU MOTEUR.
REMARQUE IMPORTANTE :
Avant d’utiliser la motobêche MANTIS, lire les Règles de
sécurité et avertissements aux pages 3 à 5.
REMARQUE IMPORTANTE :
Vérier que le guidon a été monté correctement. Lorsqu’on
se tient derrière la motobêche en tenant les poignées, on doit
faire face à l'autocollant de mise en garde sur le garde-boue.
Une pose incorrecte de la commande d’accélérateur peut
provoquer une rotation intempestive des fraises.
7990

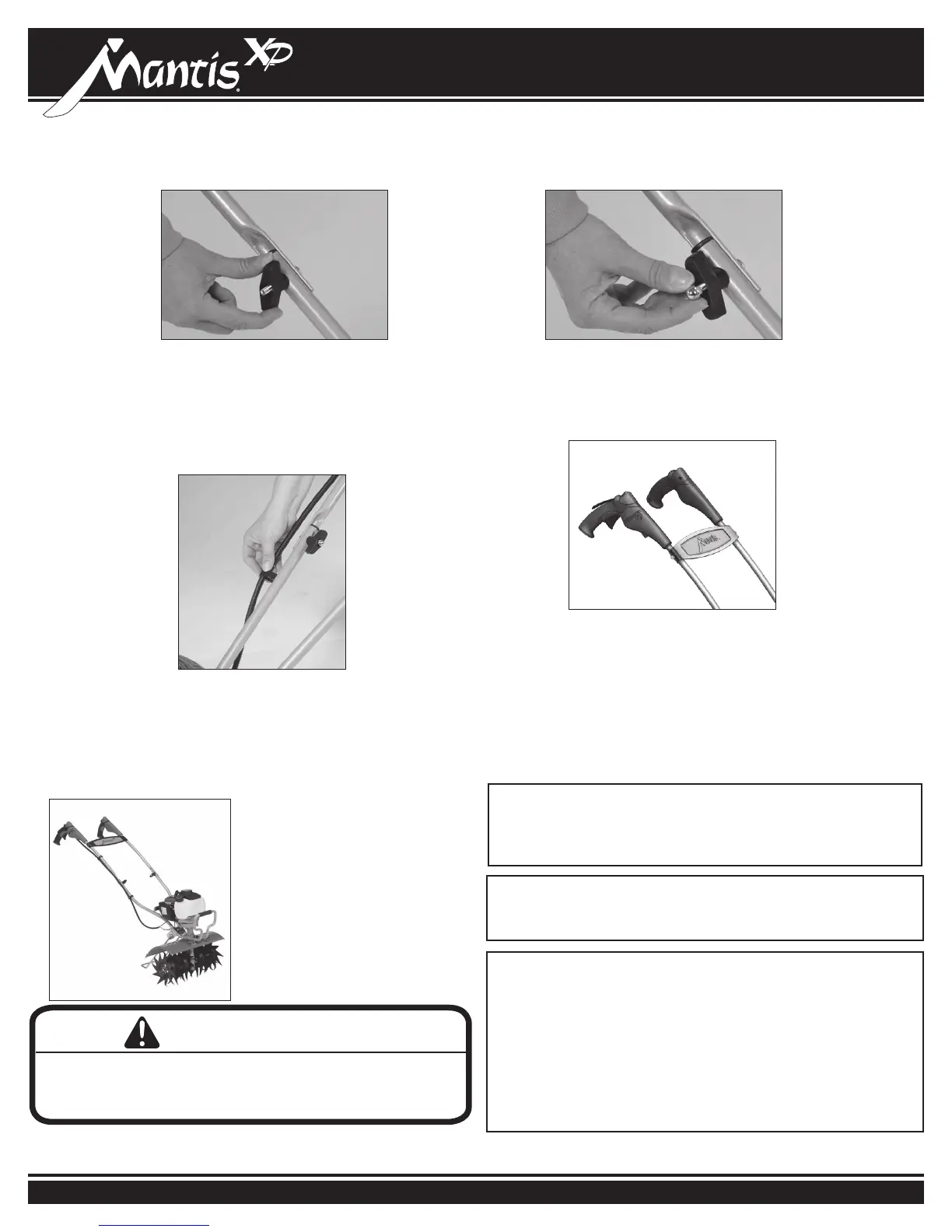

ASSEMBLAGE DU GUIDON SUPÉRIEUR
1
• Relever le guidon supérieur pour l'aligner
avec le guidon inférieur.
•
Enler le boulon de carrosserie (T42) depuis
l'extérieur.
• Poser le bouton (T12) et le serrer
complètement au point d'articulation.
• Suivre la même méthode pour monter
l’autre montant supérieur de guidon
sur l'autre montant inférieur.
• Utiliser le clip (T9) pour tenir le câble
d'accélérateur et le l de terre en
place sur le guidon inférieur.
3
2
• Couvrir le bout du boulon avec un écrou
borgne (T13) et serrer avec la clé de ou
7/16 po (11 mm). Ne pas forcer.
• Poser à présent l'entretoise de guidon. L'aligner sur
les trous des montants supérieurs de guidon. Enler
ensuite une vis à tête (T15) et un écrou-frein (T14)
des deux côtés.
• Serrer les vis à tête et les écrous-freins à l’aide d’une
clé.
• Serrer à présent fermement tous les boulons et écrous
avec une clé.
4
AVERTISSEMENT
