9Contactez-nous à www.mantis.fr

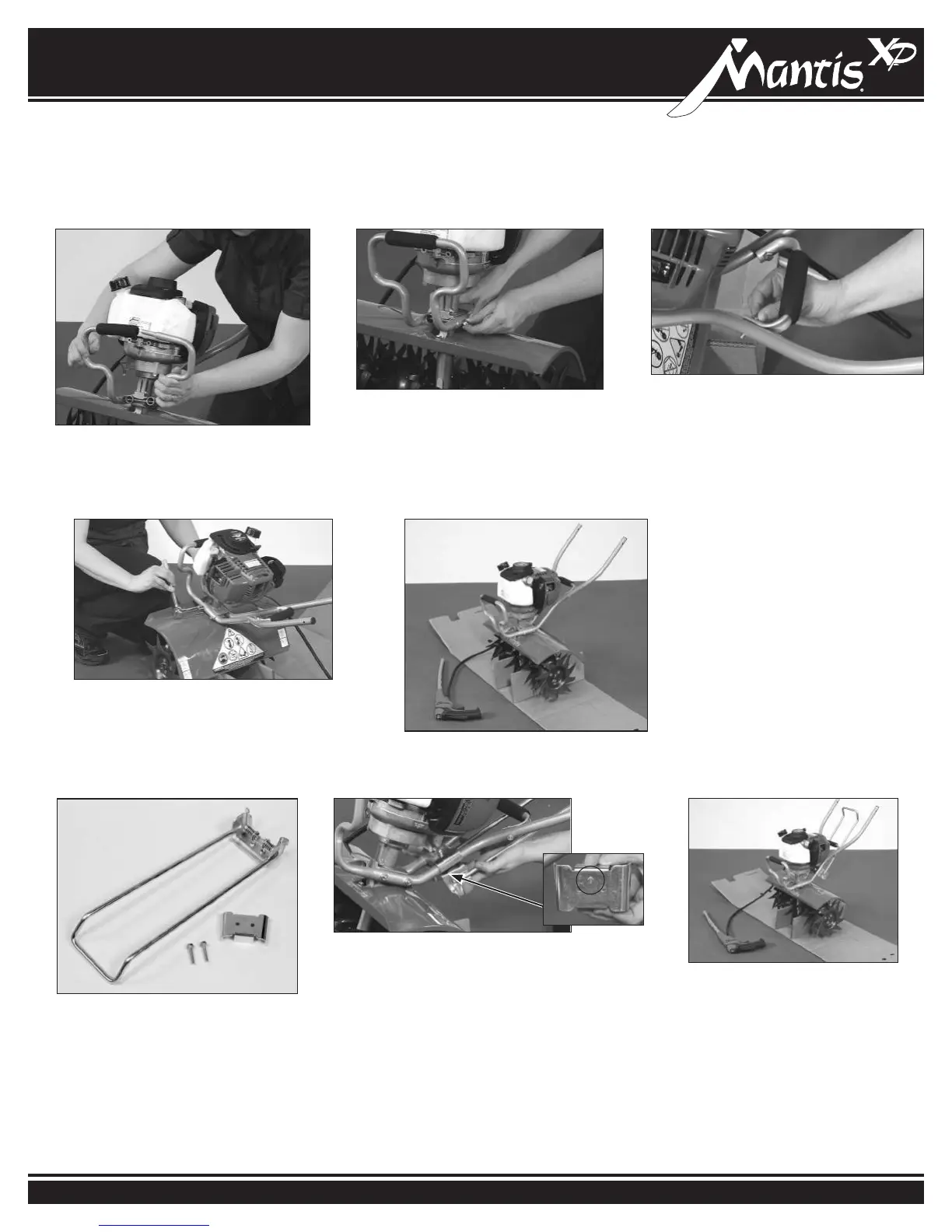

Assemblage (suite)
• Enler la demi-anse gauche dans
la poignée en mousse et la demi-
anse droite.
7
ASSEMBLAGE DU GUIDON INFÉRIEUR (SUITE)
• Enler l'anse sur les boulons et
par-dessus le montant de guidon
inférieur gauche, puis poser deux
écrous-freins et les serrer à la
main.
• À ce point, voici à quoi doit
ressembler la motobêche Mantis
®
XP
une fois que le guidon inférieur est
assemblé.
• Placer la poignée de transport entre
les demi-guidons inférieurs et aligner
les trous
• Placer deux boulons de 1,125 po
(2,85 cm) à travers les trous avec la
tête hexagonale sur l'intérieur de la
poignée de transport et les attacher
avec deux écrous-freins. Serrer avec
la clé et la douille.
• Placer l'étrier de béquille juste
au-dessus du cintrage au bas du
guidon. La èche estampée doit
pointer vers le haut
• Placer la béquille sous le bas
du guidon, aligner les trous et
visser les boulons de l'étrier
dans la béquille.
• Serrer avec la clé mixte de
3/8 po (10 mm).
• Avec la clé et la douille de 7/16 po
(11 mm), serrer le reste des boulons
du guidon.
• Voici à quoi ressemble la
motobêche Mantis
®
XP une
fois que le guidon inférieur et
la béquille sont assemblés.
ASSEMBLAGE DE LA BÉQUILLE
1
8
2
9
3
10
11
