1. Veiller tout d'abord à observer que la
Mantis
®
XP comporte un jeu intérieur et un
jeu extérieur de fraises chaque côté de la
motobêche, comme sur la Figure 1.
2. S'assurer que la motobêche est à l'arrêt.
3. Retirer les goupilles de retenue du jeu
extérieur de fraises (Figure 2) et déposer
les fraises extérieures.
4. Seulement après avoir déposé les fraises
extérieures, retirer les goupilles de retenue
les fraises intérieures et déposer les fraises
intérieures de l'axe de transmission
(Figure 3).
5. Placer la fraise intérieure droite sur le côté
gauche. Le trou en forme de D doit se
trouver vers l’extérieur. Veiller à bien mettre
la goupille de retenue de fraise en place.
Répéter de l’autre côté.
6. Placer la fraise extérieure droite sur le
côté gauche. Le trou en forme de D doit se
trouver vers l'extérieur. Mettre la goupille
de retenue de fraise en place. Répéter de
l’autre côté.
La motobêche Mantis
®
XP offre aussi la
possibilité de bêcher ou biner sur une largeur
de 23 cm ou de 40 cm. La motobêche
est livrée dans la conguration de 40 cm.
Pour utiliser la motobêche sur une largeur
de 23 cm, déposer simplement les fraises
intérieures et extérieures comme indiqué plus
haut. Remonter ensuite les fraises extérieures
sur l'axe de transmission et les attacher avec
une goupille de retenue de chaque côté.

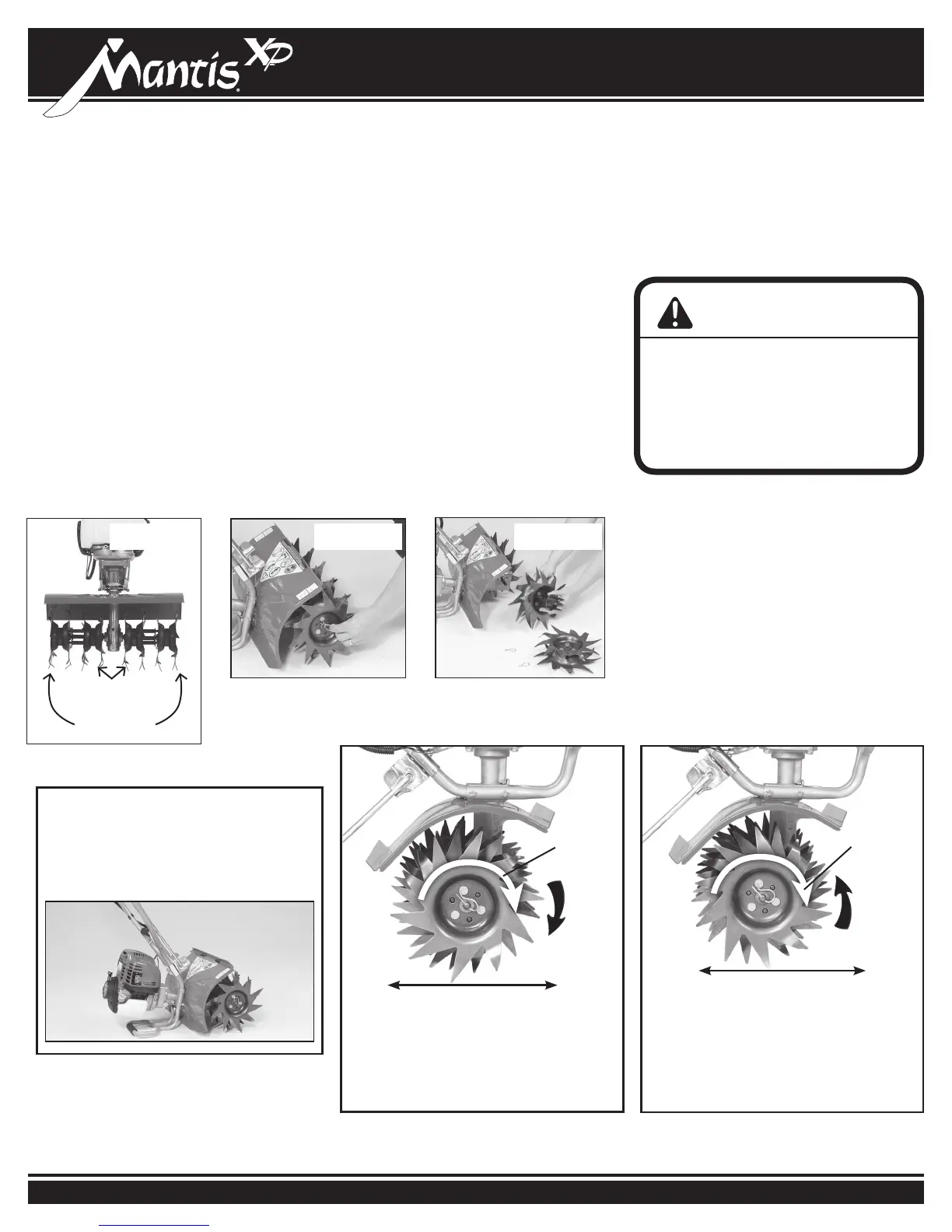

Figure 1 Figure 2 Figure 3
Fonctionnement de la motobêche Mantis
®
XP (suite)
NE PAS placer les doigts ni la main
entre les lames de fraise.
NE PAS tenter de déposer le jeu
de fraises intérieures avant d'avoir
d'abord déposé le jeu de fraises
extérieures.
IMPORTANT :
Pour changer les fraises de la
motobêche Mantis
®
XP, la pousser
vers l'avant et l'appuyer sur l'anse
avant.
Fraises
intérieures
Fraises
extérieures
PASSER DE LA CONFIGURATION DE BÊCHAGE À LA CONFIGURATION DE BINAGE
Pour bêcher, monter les fraises avec
les dents pointées vers l'avant - dans
la direction opposée à l'utilisateur. Les
pointes des dents doivent touchent le
sol en premier.
Pour biner, retourner les fraises de
telle manière que les dents pointent
vers l'arrière - vers l'utilisateur. À
présent la longue partie plate des
dents doit toucher le sol en premier.
Bêchage Binage
Rotation
des fraises
Rotation
des fraises
Sens des dents
Sens des dents
Arrière
Arrière
Guidon Guidon
Avant
Avant
AVERTISSEMENT
