Masterbuilt 20070115 - Page 11

6
1

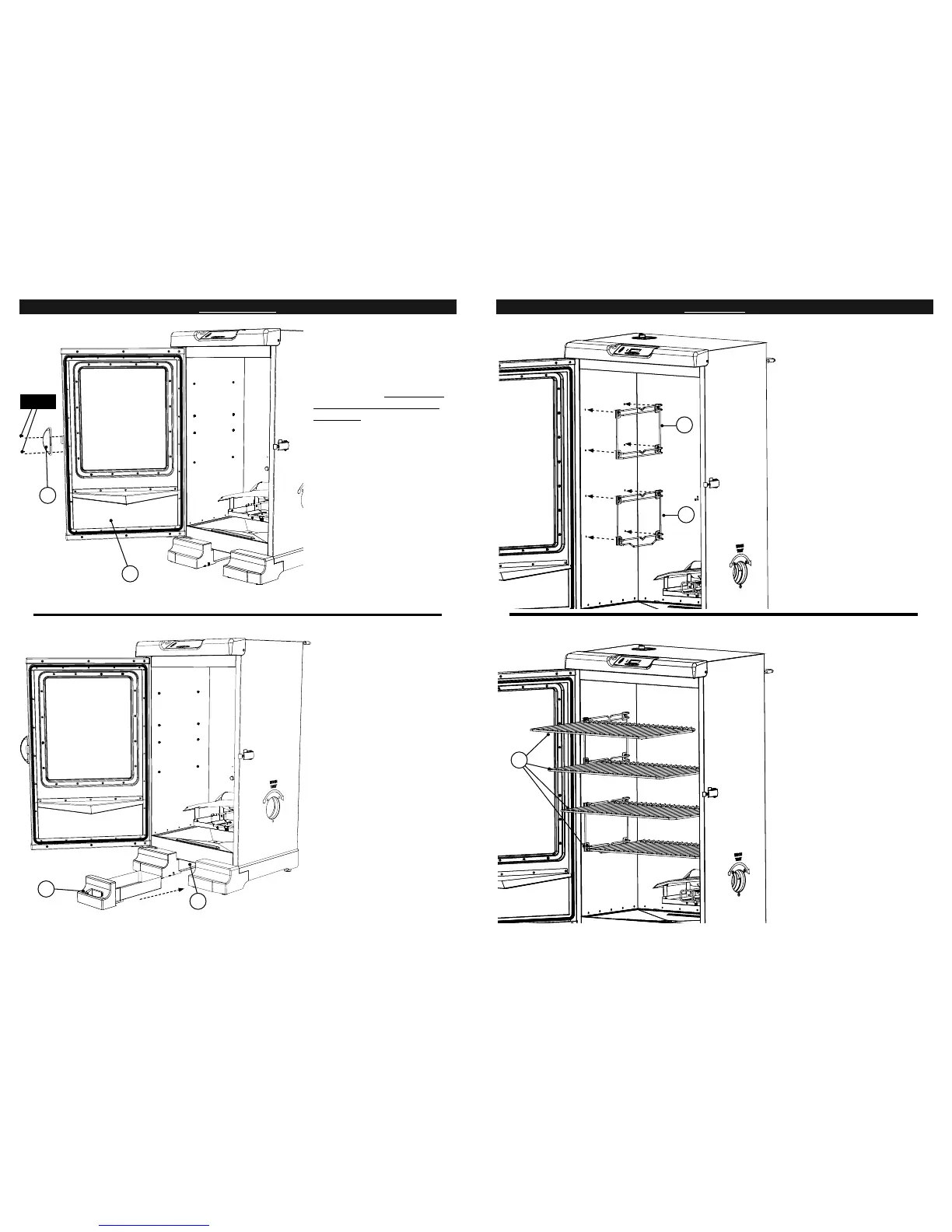

ENSAMBLAJE
9
PASO 7
Coloque el asa de la puerta
(6) en la puerta con ventana
(1) como se muestra. Asegure
usando los tornillos de cabeza
plana (ST4x10). Tirador de la
puerta puede venir pre-ens-
amblados.
PASO 8
Deslice la bandeja de grasa
(22) en las abrazaderas de la
bandeja de grasa (23).
22
23
ST4x10
ASSEMBLY
STEP 9
Align keyholes on grate supports
(9) and (10) with studs on the
inside of smoker body as shown.
Press grate support down to
secure in place.
Repeat step for remaining grate
supports on both sides.
STEP 10
Place smoking racks (11)
inside smoker as shown.
10
11
9
10
