ASSEMBLY

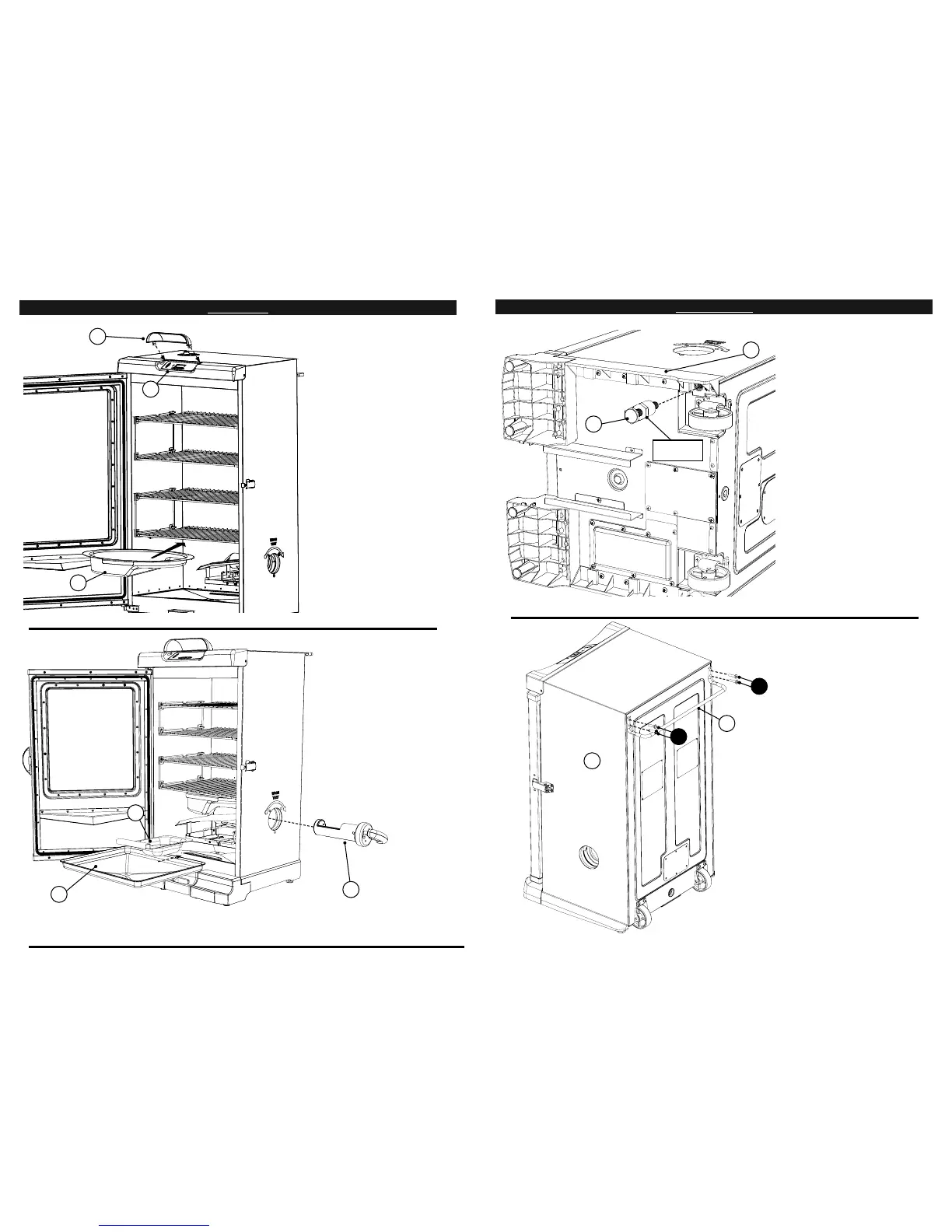

STEP 11
Slide water bowl (19) under last
smoker grate. Attach sun shield
(7) over the control panel (4).
STEP 12
Place wood chip tray (13), and
drip pan (25) inside smoker as
shown.
Insert wood chip loader (24)
into side of smoker.
Assembly is complete.
11
7
19
4
25
13
24
ENSAMBLAJE
17
8
20
PASO 5
Inserte la pata ajustable con
tornillos (20) a través de la parte
inferior del panel lateral (17) como
se muestra y dentro del cuerpo
del ahumador.
Repita el paso del lado opuesto
para la pata ajustable con tornillos
restante.
Nota: Cuando la unidad esté de
pie, confi gure la altura de la pata
ajustable con tornillos girándola
en sentido horario/antihorario,
para que el ahumador esté nivela-
do. Una vez nivelado, asegure las
posiciones de las patas fi jando las
tuercas de tensión de ajuste.
PASO 6
Coloque cuidadosamente el
ahumador como se muestra.
Fije el asa posterior (5) a la parte
posterior del cuerpo del ahumador
(2) usando los tornillos en cruz (A)
como se muestra.
Nota: No levante la unidad por el asa
posterior.
2
5
A
A
TUERCA DE
TENSIÓN
