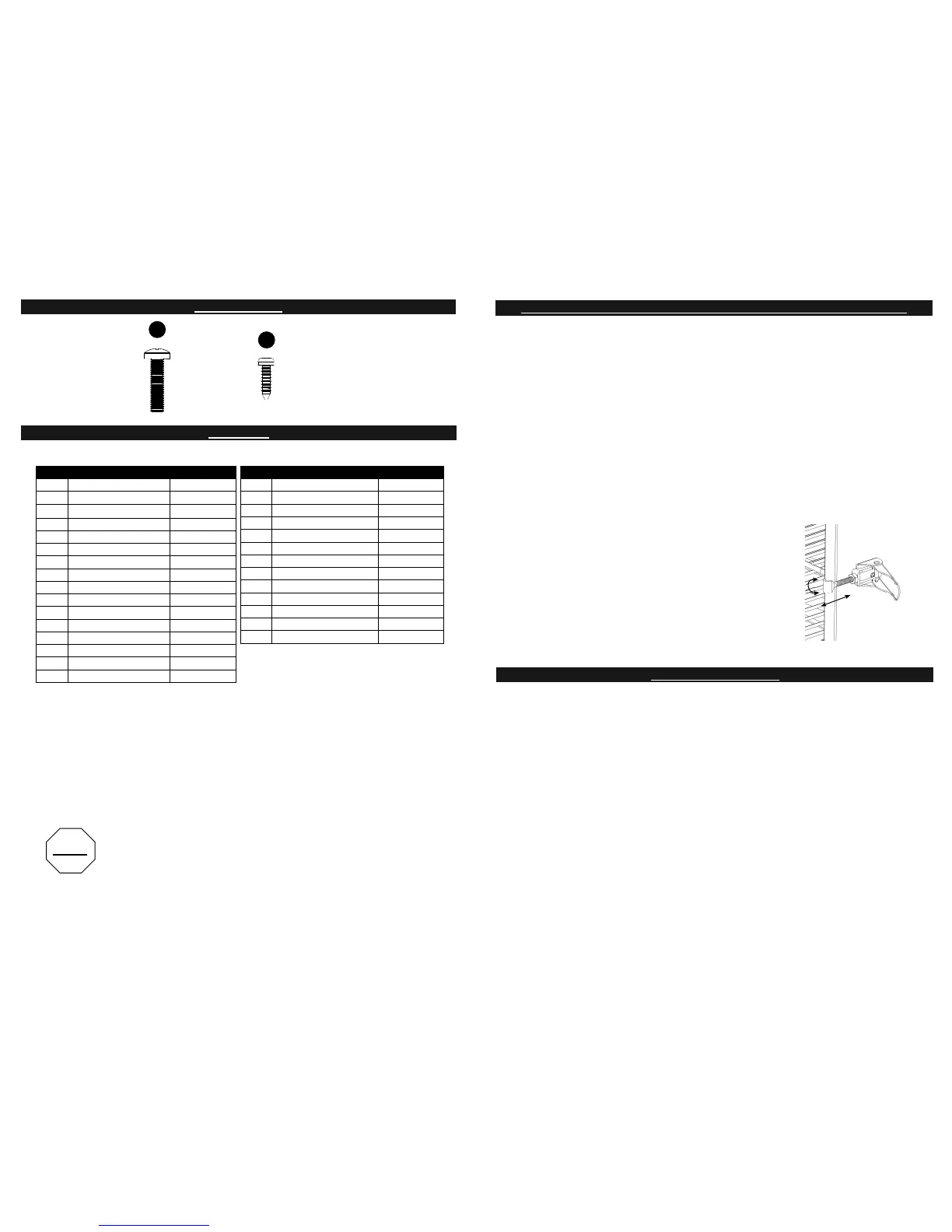

PARTS LIST
HARDWARE LIST
STOP!
DO NOT RETURN TO RETAILER For Assembly Assistance, Missing or Damaged Parts
Call: MASTERBUILT Customer Service at 1-800-489-1581.
Please have Model Number and Serial Number available when calling.
These numbers are located on silver label on back of unit.
M6 x 25 mm
Screw
Qty. 12
ST4 x 16 mm
Screw
Qty. 10
PART DESCRIPTION PART #
A Body kit 9907120051
B Control panel 9907120002
C Grate supports 9007120001
D Smoking rack 9007120002
E Drip defl ector 9007120003
F Drip pan 9007120009
G Wood chip loader 9007130028
H Water bowl 9007120004
I Wood chip tray 9007130026
J Grease tray 9007120019
K Grease tray bracket kit 9907120016
L Right trim panel kit 9907120009
L Left trim panel kit 9907120010
M Adjustable screw leg 910050006
N Right front foot kit 9907120006
N Left front foot kit 9907120007
PART DESCRIPTION PART #
O Door kit 9907130001
P
Door handle (Bar style)
9907120052
Q Door handle kit 9907120012
R Door hinge kit 9907120013
S Air damper kit 9907120005
T Door latch kit 9907120004
U Wood chip housing kit 9907130009
V Element kit 9907120011
W Hinge cover kit 9907120008
A1 Drip defl ector support 9907120040
A2 Control panel housing 9907120046
A3 Hardware kit 9007120094
Instruction Manual 9807120059
AA
BB
5
RENSEIGNEMENTS IMPORTANTS AU SUJET DE L’UTILISATION DU FUMOIR
• Le réglage maximal de la température est de 135 °C (275 °F).
• Ne déplacez PAS l'appareil sur une surface irrégulière.
• Le chargeur de copeaux de bois et le support à copeaux de bois DOIVENT être mis en place lors de l'utilisation du
fumoir. Ceci réduit les risques que le bois ne s'enfl amme.
• Il est impératif de placer des copeaux de bois dans le fumoir afi n de produire de la fumée et d'imprégner les ali-
ments d'un arôme fumé.
• Vérifi ez souvent le récipient à graisse à l'arrière de l'appareil pendant la cuisson. Videz le récipient à graisse avant
qu'il ne soit plein. Il peut être nécessaire de vider le récipient à graisse régulièrement pendant la cuisson.
• N'ouvrez pas la porte du fumoir, sauf si cela est nécessaire. L'ouverture de la porte laisse la chaleur s'échapper et
les copeaux de bois pourraient s'enfl ammer. En fermant la porte, la température redeviendra stable et empêchera
les copeaux de bois de s'enfl ammer.
• Ne laissez pas de vieilles cendres de bois dans le récipient à copeaux. Videz le récipient une fois que les cendres
ont refroidi. Il convient de nettoyer le récipient avant et après chaque utilisation du fumoir, ceci pour éviter que les
cendres ne s'accumulent.
• Cet appareil est un fumoir. Il produira donc une grande quantité de fumée venant des copeaux de bois. La fumée
s'échappera des joints et fera en sorte que l'intérieur du fumoir deviendra noir. Ceci est normal. Pour réduire les
pertes de fumée à travers la porte, le loquet de la porte peut être ajusté pour serrer davantage le joint de la porte
contre la structure du fumoir.
• Pour ajuster le loquet de la porte, desserrez l'écrou hexagonal sur le
loquet de la porte. Tournez le crochet dans le sens des aiguilles d'une
montre pour serrer (voir illustration). Fixez l'écrou hexagonal fermement
contre le loquet de la porte.
• Si vous ouvrez la porte du fumoir pendant la cuisson, cela peut augmenter le
temps nécessaire à la cuisson en raison de la perte de chaleur occasionnée.
• Lorsque la température extérieure est inférieure à 18 °C (65 °F) ou que la
région se situe à une altitude supérieure à 1 067 m (3 500 pi), il se peut
que la durée de cuisson doive être prolongée. Pour vous assurer que la
viande est entièrement cuite, ayez recours à un thermomètre à viande
pour vérifi er la température interne.
Pour râper supports, supports fumeurs, un bol d’eau et le tiroir d’égouttement utiliser un détergent à vaisselle doux.
Rincez et séchezà fond.
Nettoyez souvent le support et le chargeur de copeaux de bois afi n d'enlever les cendres, d'éliminer les résidus et la
poussière.
Jetez les cendres froides en les plaçant dans une feuille d’aluminium, le trempage avec de l’eau et le rejet d’une
incombustible récipient.
Pour nettoyer l'intérieur, le protège-lampe, la sonde à viande et l'extérieur du fumoir, il suffi t d'essuyer à l'aide d'un
chiffon humide. N'employez pas d'agent nettoyant. Assurez-vous de bien essuyer
toutes les pièces pour les assécher.
Le joint d'étanchéité de la porte et le raccord intérieur qui assurent le scellement des pièces de fi xation DOIVENT
être nettoyés après chaque utilisation afi n de préserver l'étanchéité du joint.
AVANT DE PROCÉDER AU NETTOYAGE OU À L'ENTREPOSAGE DU FUMOIR,
ASSUREZ-VOUS EN TOUT TEMPS QUE SON CORDON D'ALIMENTATION EST
DÉBRANCHÉ ET QU'IL N'EST PLUS CHAUD AU TOUCHER.
NETTOYAGE DU FUMOIR
12
