MAXDATA PRO 7000X - Das Daten; Fax Modem; Der Netzwerk- Anschluss

32
Systemüberblick
DAS DATEN / FAX MODEM
Das System richtet das integrierte analoge Modem automatisch ein.
Zum Benutzen der Modemfunktionen verbinden Sie die Modembuchse
über das Telefonkabel mit einer analogen Telefonbuchse (kein ISDN).
Bestimmungsgemäßer Gebrauch:
Das Modem kann an alle analogen Anschlüsse (TBR 21) innerhalb
Europas angeschlossen werden.
Der Verwendungszweck ist ausschließlich Datenkommunikation vorbe-
halten.
Versuchen Sie nicht, das Modem
mit einer ISDN Telefonbuchse zu ver-
binden! Dies würde zu einer Zerstö-
rung des Gerätes führen.
ACHTUNG

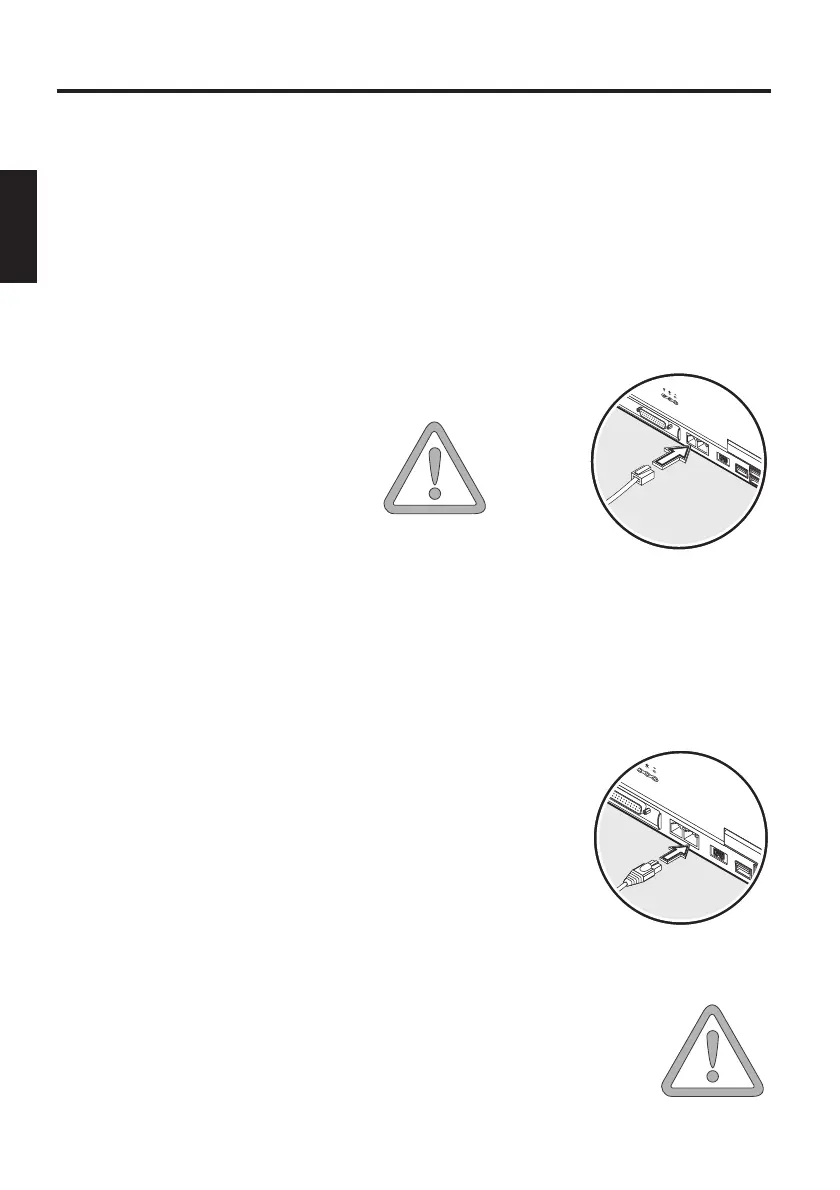

Abbildung 22
DER NETZWERK- ANSCHLUSS
Der eingebaute Netzwerkadapter bietet die
Möglichkeit, Ihren Computer mit einem 10/100
Mbps Netzwerk bzw. DSL - Internet zu verbinden.
Die Verbindung erfolgt über ein Ethernet-
Netzwerkkabel mit RJ45 Steckern. Diese werden
in die Rückseite des Computers und an einen
vorhandenen Netzwerk- Hub bzw. eine DSL -
Steckdose einsteckt.
Verwechseln Sie auf keinen Fall den RJ45 Stecker einer Netzwerk-
leitung mit einem ISDN Stecker! Versuchen Sie NIE, den Netzwerk -
Adapter mit einer ISDN Telefonbuchse zu verbinden !
Dies würde zu einer Zerstörung des Gerätes führen.
ACHTUNG
Abbildung 22
