24
5. Remueva el plástico separador de em-
balaje (si lo tuviera)

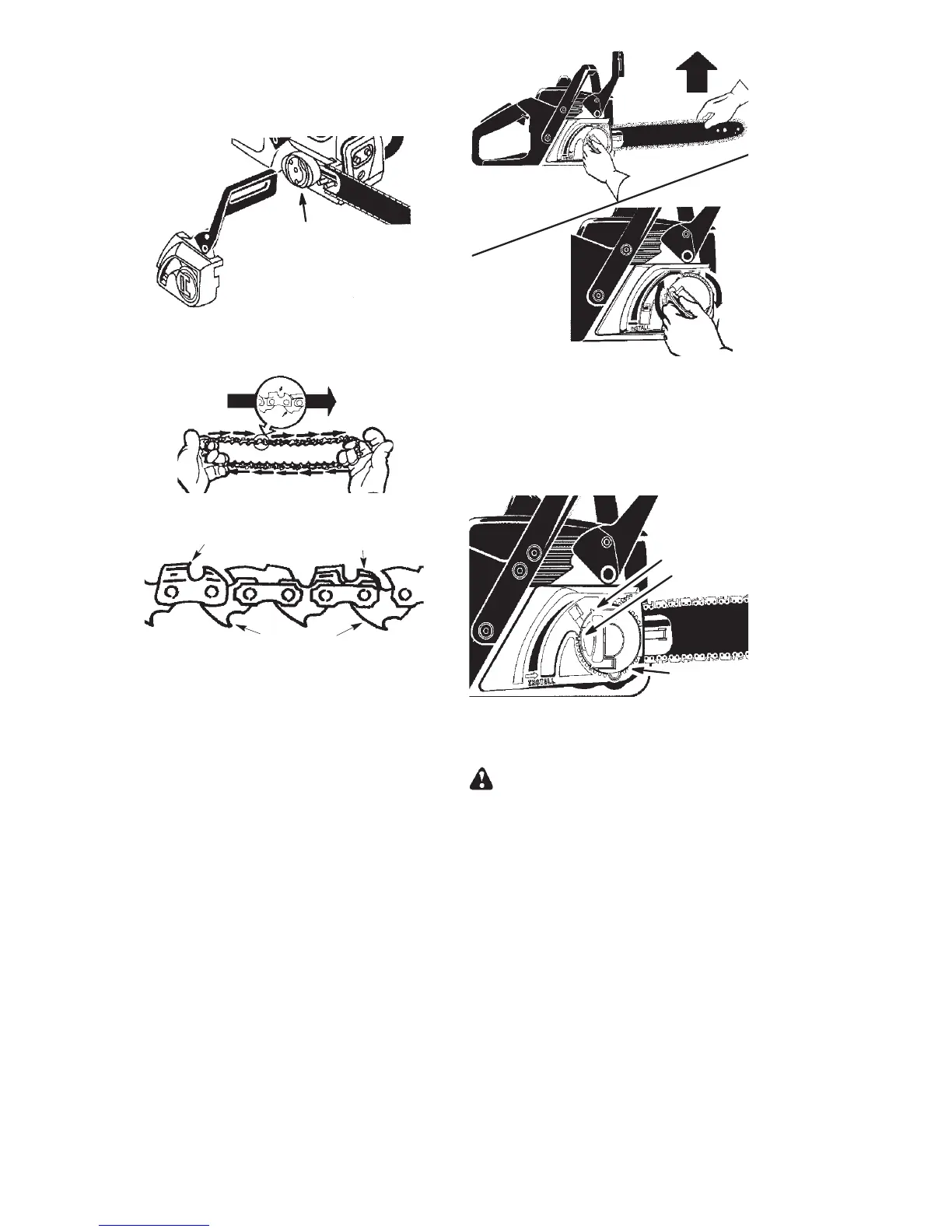

6. Haga deslizar la barra por detrás del ci-
lindro del embrague hasta que la barra
se detenga al tocar el engranaje del cilin-
dro del embrague.
Cilindro del
embrague
Freno de
Cadena
7. Retire muy cuidadosamente la nueva
cadena del paquete. Sostenga la cade-
na con lon eslabones deimpulsiónorien-
tados como se ve en la ilustración.
Punta de
la Barra
Cuchillas
Eslabones
LAS CUCHILLAS
DEBERAN APUNTAR EN
DIRECCION A LA ROTACION
Cuchillas
Marcador de Profundida
d
Eslabones de Funcionamiento
8. Coloque la cadena por encima y detrás del
embrague, poner las eslabones de funcio-
namiento en el cilindro del embrague.
9. Coloque los eslabones de propulsión
entre los dientes de la engranaje en la
punta de la barra.
10. Coloque los eslabones de propulsión en
la ranura de la barra.
11. Tire la barra hacia adelante hasta que la
cadena quede tirante en la ranura de la
barra. Asegure todas las eslabones de
propulsiónestán en el ranura de la barra.
INSTALE NUEVAMENTE EL FRENO
DE CADENA:
1. Alinee las flechas presionando la palanca
de ajuste hacia abajo para la posición
”install” (véa la ilustración).
2. Instale el freno de cadena. Dévuelta a la
manija de la perilla del ajuste a la dere-
cha hasta que la perilla comienza a ros-
car sobre el perno.
3. Suelte la palanca de ajuste. La cadena
apretará automáticamente.
4. Mientras levanta la punta de la barra
guía, apriete la perilla de ajuste de la ca-
dena dando vuelta a la derecha hasta
que la barra este segura. Apriete firme-
mente a mano; ¡no utilice herramien-
tas para apretar!
APRIETAN
5. Coloque la manija de la perilla de ajuste
de la cadena a la posición original. Ase-
gure que los dientes de la perilla de
ajuste de la cadena se enganchen con
lasmuescas alfrenode cadena y laperil-
la se encuentre al ras.
Dientes
Muescas
TENSION DE LA CADENA (inclusive
los aparatos con la cadena ya insta-
lada)
ADVERTENCIA: Use guantes pro-
tectores almanejar la cadena. La cadena tiene
filo y podría causarle graves cortaduras, aun
cuando ésta no se encuentre en movimiento.
La tensión de la cadena es muy importante.
Estiramientos de la cadena durante uso. Esto
es especialmente verdad durante los tiempos
primeros que usted utiliza la sierra. Controle
siempre la tensión de la cadena cada vez que
usted utiliza y reaprovisiona su sierra de com-
bustible o cuando el cadena cuelga debajo de
barra de la guía.
1. Mueva el interruptor ON/STOP a la posi-
ción STOP.
2. Asegúrese de que el freno de cadena
esté desactiva. Vea FRENO DE CADE-
NA en la sección USO.
IMPORTANTE: Antes de proceder al
siguiente paso, asegure el aparato este en
una superficie plana y en una posición
vertical según lo mostrado en la ilustración
