McCulloch M4620 - Page 26

26

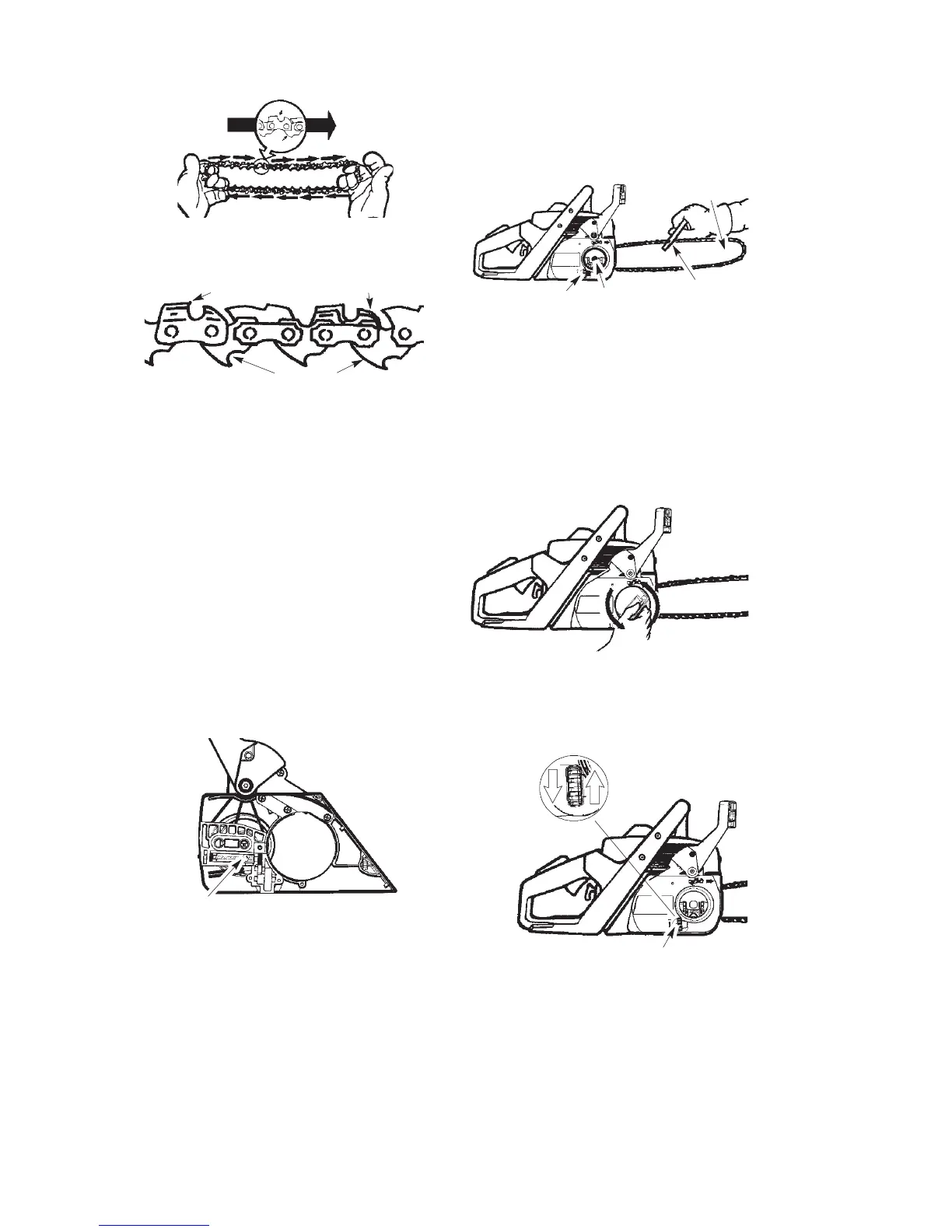

4. Extraiga la cadena del envase con pre-
caución. Sujete la cadena con los esla-
bones impulsores como se muestra.
Punta de
la Barra
Cuchillas
Eslabones
LAS CUCHILLAS
DEBERAN APUNTAR EN
DIRECCION A LA ROTACION
Cuchillas
Marcador de Profundidad
Eslabones de Funcionamiento
5. Coloque la cadena por encima y detrás
del retén del embrague, encajando los
eslabones impulsores en la rueda den-
tada del tambor de embrague.
6. Inserte la parte inferior de los eslabones
impulsores en el borde anterior de la bar-
ra guía, entre los dientes de la rueda.
7. Introduzca los eslabones impulsores en
la ranura de la barra.
8. Empuje labarra guíahacia delantehasta
que la cadena quede encajada en la ra-
nura. Verifique que todos los eslabones
se encuentran en la ranura.
9. Instale la cubierta del embrague. Com-
pruebe que el clavija de ajuste se en-
cuentra en su orificio de la barra guía.
PRECAUCION: Es muy importante al
instalar la cubierta del embrague que el clavija
de ajuste se alinee con su orificio situado en la
barra. Si la cubierta del embrague no seinstala
correctamente la sierra mecánica se puede
dañar de manera irreparable.
Vista posterior
de la cubierta
del embrague
Clavija de ajuste
10. Instale la perilla de la barra y apriétela sólo
con la mano. No apriete más la tuerca en
este paso. Ajuste la perilla de la barra des-
pués de que la cadena esté tensionada.
TENSION DE LA CADENA (inclu-
sive los aparatos con la cadena ya
instalada)
NOTA: Al hacer ajuste a la tensión de la ca-
dena, asegúrese que la perilla de la barra está
aflojada 1 ½ -- 2vueltas.Si intenta tensionar la
cadena con la perilla de la barra ajustadas,
puede dañar el aparato.
Para verificar la tensión:
Use un destornillador para hacer girar la
cadena alrededor de la barra. Si la cadena no
gira, está demasiado tirante. Si está
demasiado floja, se la verá colgar separada de
la parte inferior de la barra.
Rueda de
ajuste
Perilla de
la barra
Barra
Destornillador
Para ajustar la tensión:
La tensión de la cadena es muy importante.
La cadena se va estirando con el uso,
especialmente durante las primeras veces
queusala sierra.Verifique sinfalta latensión
de la cadena caga vez que use la sierra y
cada vez que la abastezca de combustible.
1. Levante la palanca de la perilla de la bar-
ra y gírela 1 ½ -- 2 vueltas a la izquierda
para aflojar la abrazadera de la barra.
AFLOJE
2. Gire la rueda de ajuste (hacia abajo)
para tensar la cadena hasta que haga
contacto con la ranura de la barra guía.
Levante la punta de la barra guía mien-
tras ajusta la tensión.
Apriete la
cadena
Rueda de ajuste
A
floje la
cadena
3. Use un destornillador para hacer girar la
cadena alrededor de la barra y estar
seguro de que todos los eslabones
están en la ranura de la barra.
4. Mientras levanta la punta de la barra
guía, apriete la perilla de la barra (hacia
la derecha) con fuerza. ¡Apriete sólo
manualmente!
