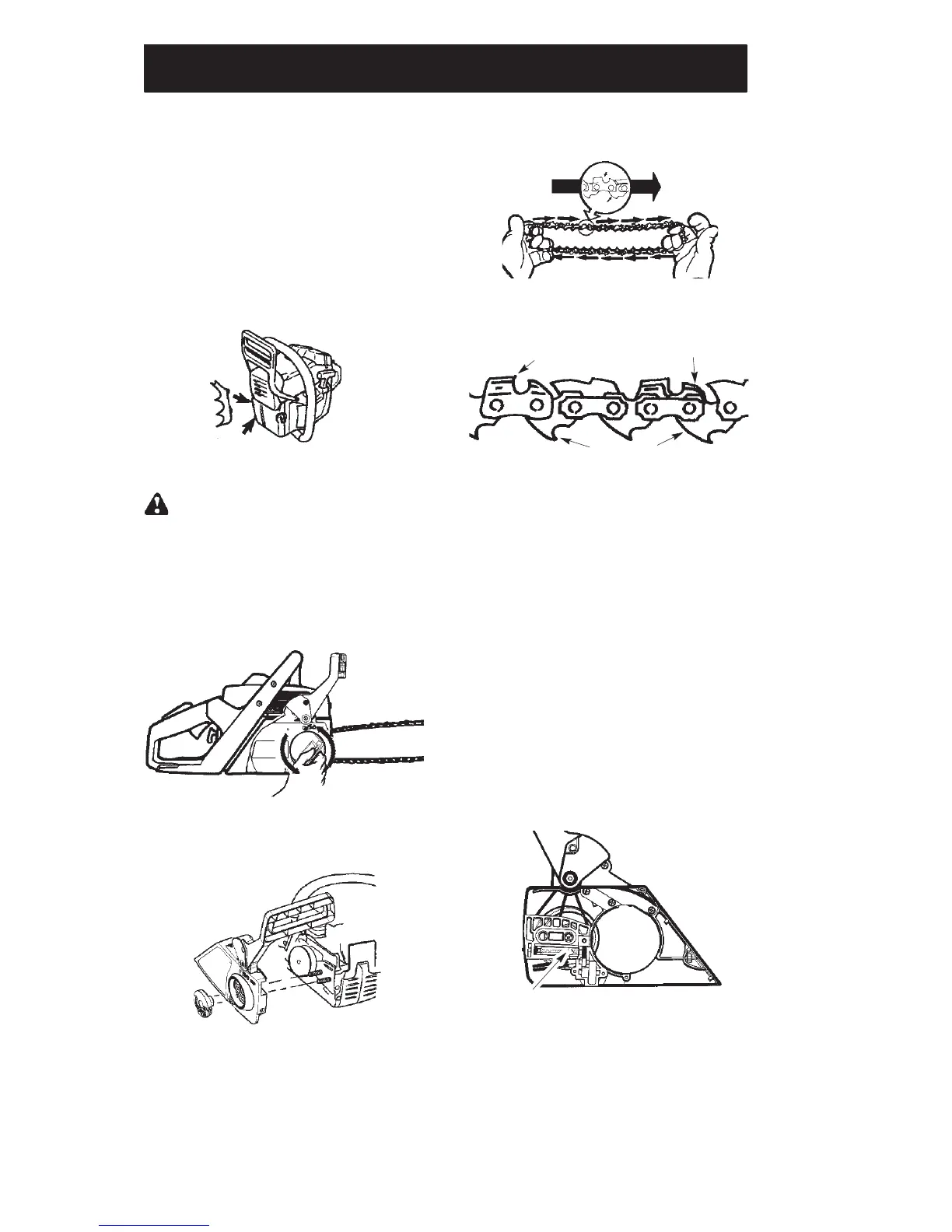

MONTAGEM
Devem ser usadas luvas de protecção (não
fornecidas) durante a montagem.
FIXAÇÃO DO AMORTECEDOR DEN-
TADO (Se ainda não estiverem fixas)
O amortecedor dentado pode ser usado como
uma engrenagem ao efectuar um corte.
1. Desaperte e retire totalmente o manípulo
da barra levantando a alavanca e girando
no sentido contrário ao dos ponteiros do
relógio.
2. Retire a cobertura da embraiagem.
3. Conecte o amortecedor dentado (opcio-
nal) com os dois parafusos, como ilus-
trado.
FIXAÇÃO DA BARRA E DA COR-
RENTE (Se ainda não estiverem fixas)
ATENÇÃO!: Reveja cada passo da
montagem se a serra for recebida montada.
Use sempre luvas quando manejar a corrente.
A corrente é afiada e pode provocar cortes
também quando não está em movimento!
1. Desaperte e retire totalmente o manípulo
da barra levantando a alavanca e girando
no sentido contrário ao dos ponteiros do
relógio.
DESAPERTAR
2. Retire a cobertura da embraiagem. Re-
tire as cunhas de transporte de plástico
(se as houver).
3. Faça deslizar a barraguia nosparafusos
da barra até quea barra guia encoste na
rodadentada dotambor daembraiagem.
4. Retire cuidadosamente a corrente da
embalagem. Segure na corrente com os
elos de ligação como indicado.
Ponta da
barra
Cortador
Ligação
LOS CORTADORES DEVEM
ESTAR VIRADOS PARA
A DIRECÇÃO DE ROTAÇÃO
Cortador
Indicador de pro
f
undidade
Elos de ligação
5. Coloque a corrente por cima e atrás do
retentor da embraiagem, instalando os
elos de ligação na roda dentada do tam-
bor da embraiagem.
6. Coloque a parte inferior dos elos de li-
gação entre os dentes da roda dentada
na extremidade da barra guia.
7. Coloque os elos de ligação da corrente
na ranhura da barra.
8. Puxe a barraguia para a frente até que a
corrente encaixe na ranhura da barra-
guia. Certifique--se de que todos os elos
de ligação estão na ranhura da barra.
9. Instale a coberturada embraiagem. Cer-
tifique--se de que o pino de afinação está
no orifício de afinação na barra guia.
CUIDADO: É muito importante quando
instalar a cobertura da embraiagem que o
pino de afinação esteja alinhado com o
orifício de afinaçãono orifício na barra. Caso
não instale correctamente a cobertura da
embraiagem, poderá danificar permanente-
mente a serra de corrente.
Vista posterior
da cobertura da
embraiagem
Pino de afinação
10. Monte o manípulo da barra e aperteape-
nas à mão . Não apertemais parajá . De-
pois de teraplicado a tensão adequada à
corrente será necessário apertar o man-
ípulo da barra.
