Medela Basic 30 - Assemblage du Système À Usage Unique; Installer la Liaison Équipotentielle

92 | 92 | Préparation pour l’utilisation

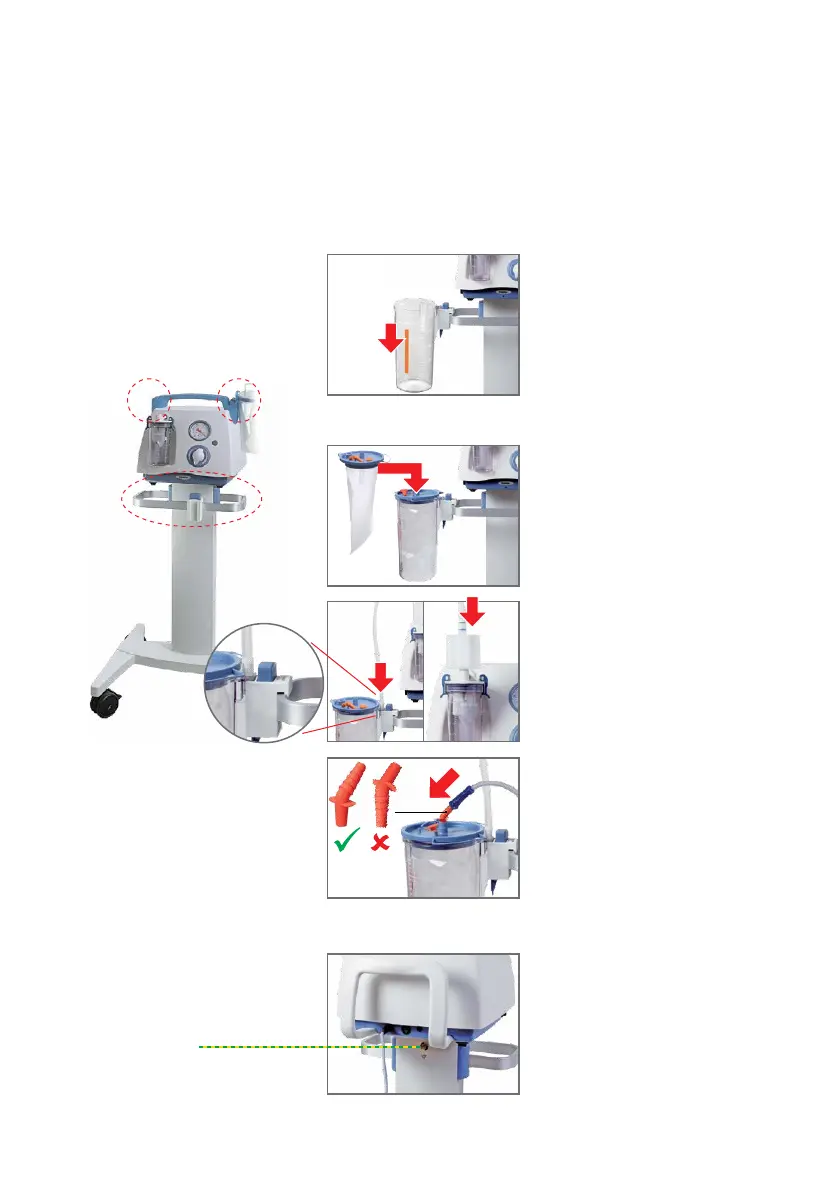

Positions pour
les bocaux (selon
la configuration):
Installation de la
liaison équipotentielle
1. 1.1 Relier le conducteur équipo-
tentiel situé à l’arrière du
Basic 30 à la barre omnibus
selon les conseils de votre
technicien et en respectant
les directives internes. Le
câble correspondant n’est
pas fourni par Medela.
6.5
à la barre omnibus
Montage du système
à USAGE UNIQUE
6.4b
1. Si vous Utilisez un système de collecteur RÉUTILISABLE,
passez à l’étape 6.4a
2. 2.1 Choisissez la taille néces-
saire à l’application. Code
couleur orange: 2.5l, code
couleur jaune: 1.5l
2.2 Fixer le bocal à la poignée
de transport (version por-
table uniquement) ou au
support à pressoirs option-
nel sur le chariot (voir
étape5.4).
3. 3.1 Préparer et insérer les
poches de dimensions cor-
respondantes selon les ins-
tructions fournies avec ces
dernières. La poche à usage
unique possède un filtre de
protection anti-débordement
intégré. Aucune action n’est
requise pour l’activer.
5. 5.1 Connecter le tuyau raccordé
au patient au couvercle de
la poche en Utilisant soit le
coude coloré, soit directe-
ment l’orifice patient (selon
la taille du tuyau).
4. 4.1 Connecter le tuyau du bocal
(A) au kit de sécurité (B).
A B
