Pruebas de continuidad
Metodo por descenso de Po t e n c i a l
Este es el método básico para medir la resistencia de
los sistemas de electrodos de puesta a tierra. No
obstante, puede que sólo sea práctico en electrodos de
puesta a tierra sencillos de tamaño pequeño, debido a
las limitaciones del área disponible para efectuar las
p r u e b a s .
Inserte la punta de prueba de corriente en el suelo a una
distancia 30 a 50 metros del electrodo de puesta a tierra
que se desea probar. Conecte firmemente esta punta
en el borne del instrumento ’C 2’. Inserte la punta de
prueba de potencial en mitad de camino entre la punta
de prueba de corriente y el electrodo de puesta a tierra.
Conecte firmemente esta punta en el borne del
instrumento ’P 2’ .
N o t a : Es importante que la punta de corriente, la punta
de potencial y el electrodo de puesta a tierra estén
todos dispuestos en línea recta. Además, cuando se
tienden los conductores de prueba hasta cada una de
las puntas remotas, es preferible no disponer los cables
cercanos unos a los otros con el fin de reducir al mínimo
el efecto de inductancia mutua. Conecte firmemente los
bornes ’C 1’ y ’P 1’ del instrumento en el electrodo de
puesta a tierra como se ilustra. Maneje el instrumento
como se describe en ’P rocedimiento de prueba
ge n e r a l’, y anote la resistencia obtenida.

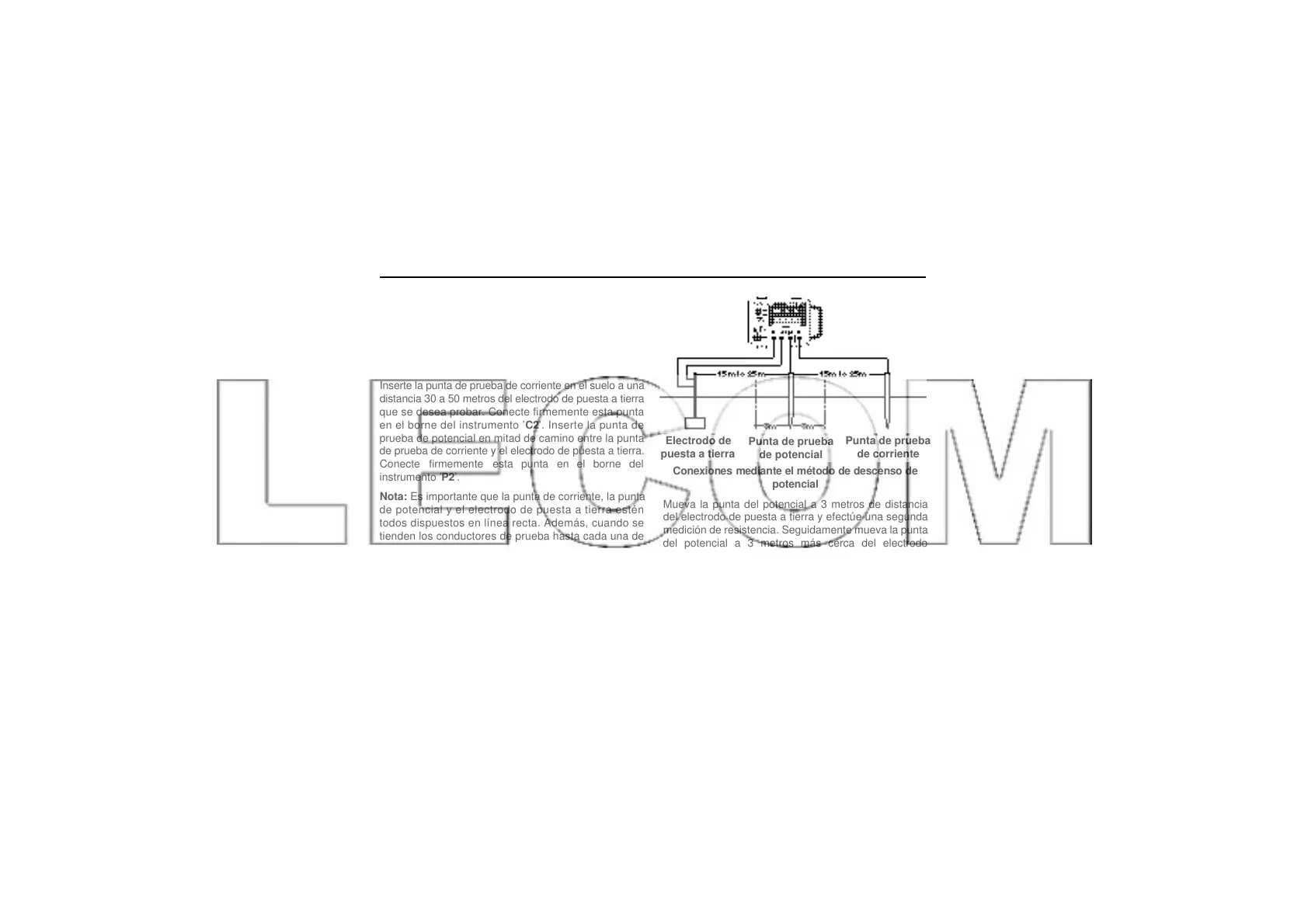

C o n e xiones mediante el método de descenso de
p o t e n c i a l
Mueva la punta del potencial a 3 metros de distancia
del electrodo de puesta a tierra y efectúe una segunda
medición de resistencia. Seguidamente mueva la punta
del potencial a 3 metros más cerca del electrodo
(desde la posición original) y efectúe una tercera
medición de resistencia. Si las tres lecturas de
resistencia están de acuerdo una con la otra, dentro de
la precisión requerida, podrá tomarse su media como la
resistencia a tierra del electrodo. Si las lecturas están
en desacuerdo más allá de la precisión requerida,
deberá emplearse un método alternativo, e.g. el
método de pendiente o regla de 61,8%, etc.
Electrodo de
puesta a tierra
Punta de prueba
de potencial
Punta de prueba
de corriente
