Duplicado o aislamiento de electrodos
Es preferible que el electrodo de puesta a tierra a
probar sea aislado del circuito que está protegiendo, de
modo que solamente sea medida la tierra y no el
sistema completo. Cuando se hace esto, los circuitos y
los equipos deberán ser desenergizados. No obstante,
si ello no es posible, el electrodo de puesta a tierra
deberá ser duplicado, de modo que cuando sea
desconectado para fines de prueba, el electrodo
duplicado aporte la protección de circuitos necesaria.
Precauciones de seguridad con tierras ‘energ i z a d a s ’
El DET2/2 permite realizar pruebas de puesta a tierra
a un voltaje relativamente seguro usando un máximo
de onda cuadrada de 50 V RMS a una frecuencia
nominal de 128 Hz. Cuando se usa, normalmente sólo
se conecta a electrodos que incorporan un potencial a
tierra.
Una tierra ’energizada’ es aquélla que porta corriente
del suministro de la red, o que podría hacer esto en
condiciones de fallo. Cuando se trabaja en los
alrededores de centrales o subcentrales eléctricas,
existe el peligro de producirse gradientes de potencial
grandes a través del suelo en caso de fallo de fase a
tierra. Un cable conectado a tierra a muchos metros de
distancia no tendrá entonces el mismo potencial que
tiene la tierra local, y en algunos casos podría
ascender a más de 1 kV. Es esencial así pues observar
las precauciones de seguridad siguientes:
1. Todo el personal involucrado deberá estar
capacitado y ser competente en los
procedimientos de seguridad aplicables al
sistema en que se trabaja. Deberá indicarse a
este personal que no deberá tocar el electrodo
de puesta a tierra, puntas de prueba,
conductores de prueba o sus terminaciones si
se encuentras tierras ’e n e rg i z a d a s’. Se
recomienda al personal involucrado que lleve
guantes de goma apropiados y calzado con
suela de goma y que permanezca sobre
esterillas de goma.

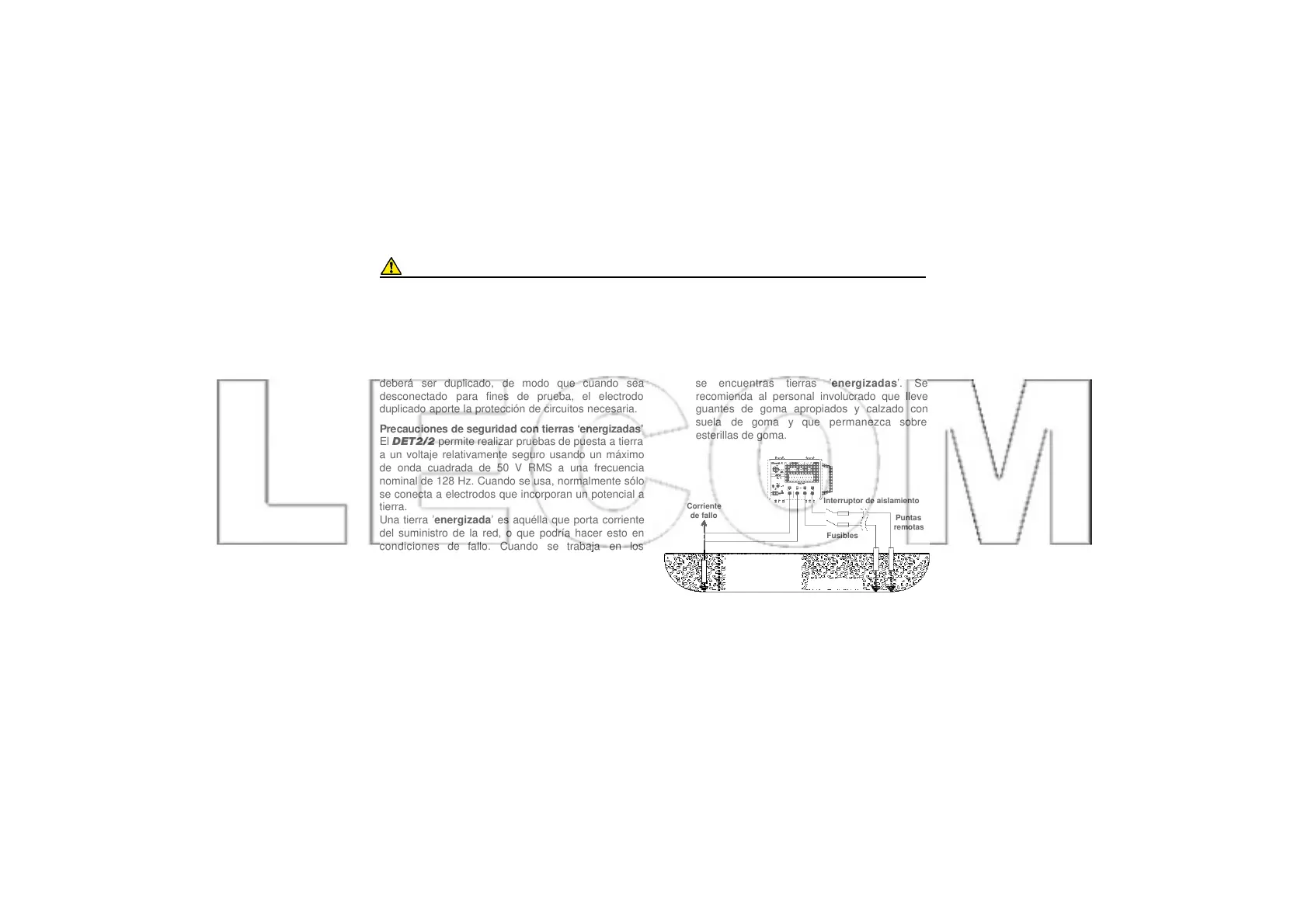

Un método de desconexión cuando pueden
ocurrir condiciones de fallo.
Precauciones de seguridad de prueba a tierra
Resistencia a tierra
Interruptor de aislamiento
Tierra efectiva
Fusibles
Puntas
remotas
Ascenso del voltaje
del sistema de
puesta a tierra en
condiciones de fallo
Corriente
de fallo
