Pour les essais d’électrodes de mise à la masse et pour les
études de résistivité du sol, les câbles d’essai de
l’instrument sont connectés à des piquets enfoncés dans le
sol. La façon dont les connexions sont réalisées est
fonction du type d’essai entrepris, et les détails appropriés
sont fournis à la section “Te c hniques de mesure” .

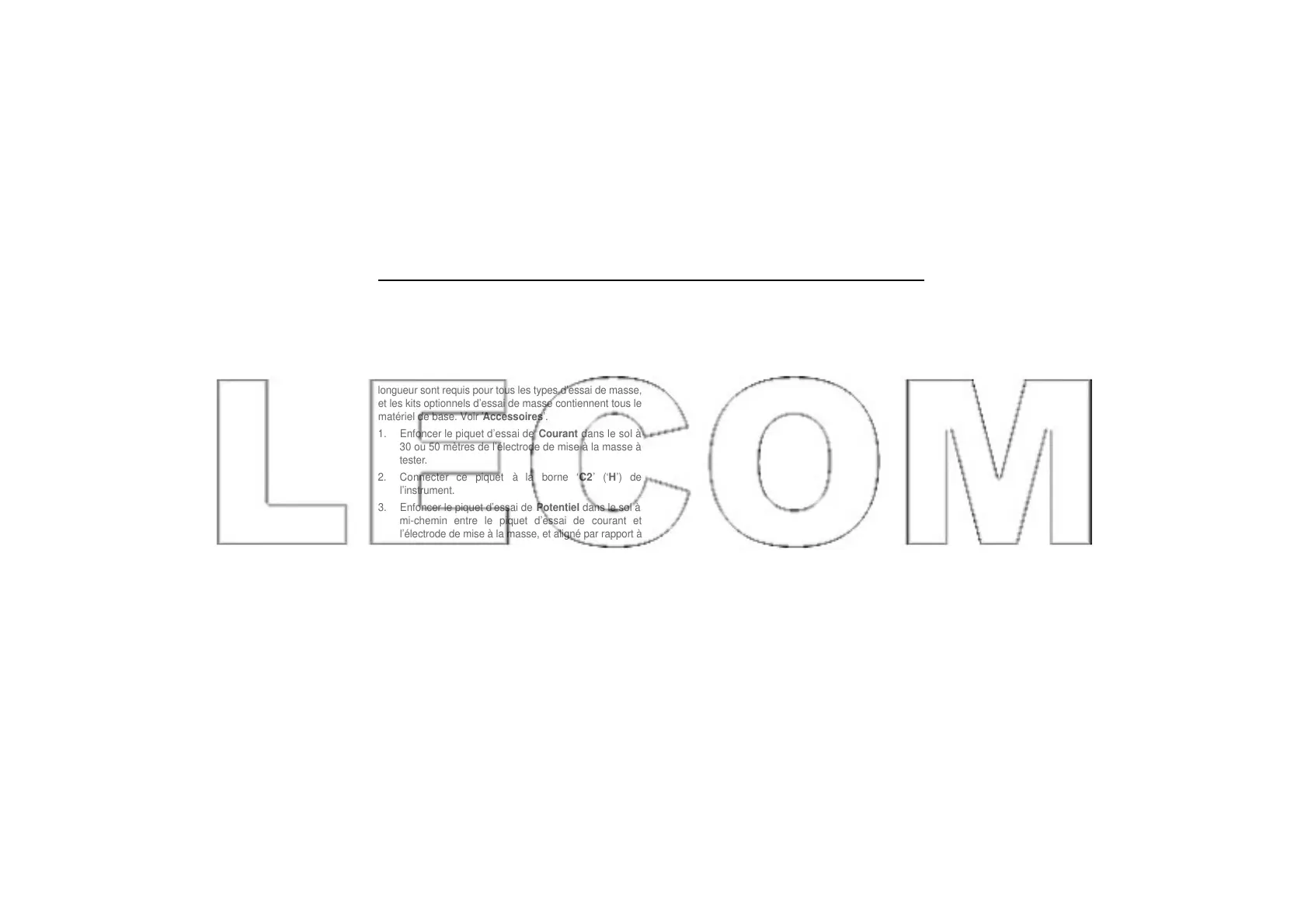

Les piquets d’essai et des câbles d’essai de grande
longueur sont requis pour tous les types d’essai de masse,
et les kits optionnels d’essai de masse contiennent tous le
matériel de base. Voir ’A c c e s s o i r e s’ .
1 . Enfoncer le piquet d’essai de C o u r a n t dans le sol à
30 ou 50 mètres de l’électrode de mise à la masse à
t e s t e r.
2 . Connecter ce piquet à la borne ‘C 2’ (‘H’) de
l ’ i n s t r u m e n t .
3 . Enfoncer le piquet d’essai de Po t e n t i e l dans le sol à
mi-chemin entre le piquet d’essai de courant et
l’électrode de mise à la masse, et aligné par rapport à
ces deux électrodes.
4 . Connecter ce piquet à la borne ‘P 2’ (‘S’) de
l ’ i n s t r u m e n t .
5 . Lors de l’acheminement des câbles d’essai vers
chaque piquet éloigné, éviter de poser les câbles trop
près l’un de l’autre.
Mise en place des piquets d’essai
5 0
