Megger D E T 2 / 2 ist ein in sich geschlossenes kompaktes
tragbares Instrument zur Messung des Widerstands von
Erdungselektroden und für Durchgangsprüfungen mit vier
Anschlüssen. Außerdem lassen sich
Erdungswiderstandsprüfungen zur Messung des
spezifischen Bodenwiderstands durchführen. Das
Instrument wird von einer aufladbaren Batterie im Gehäuse

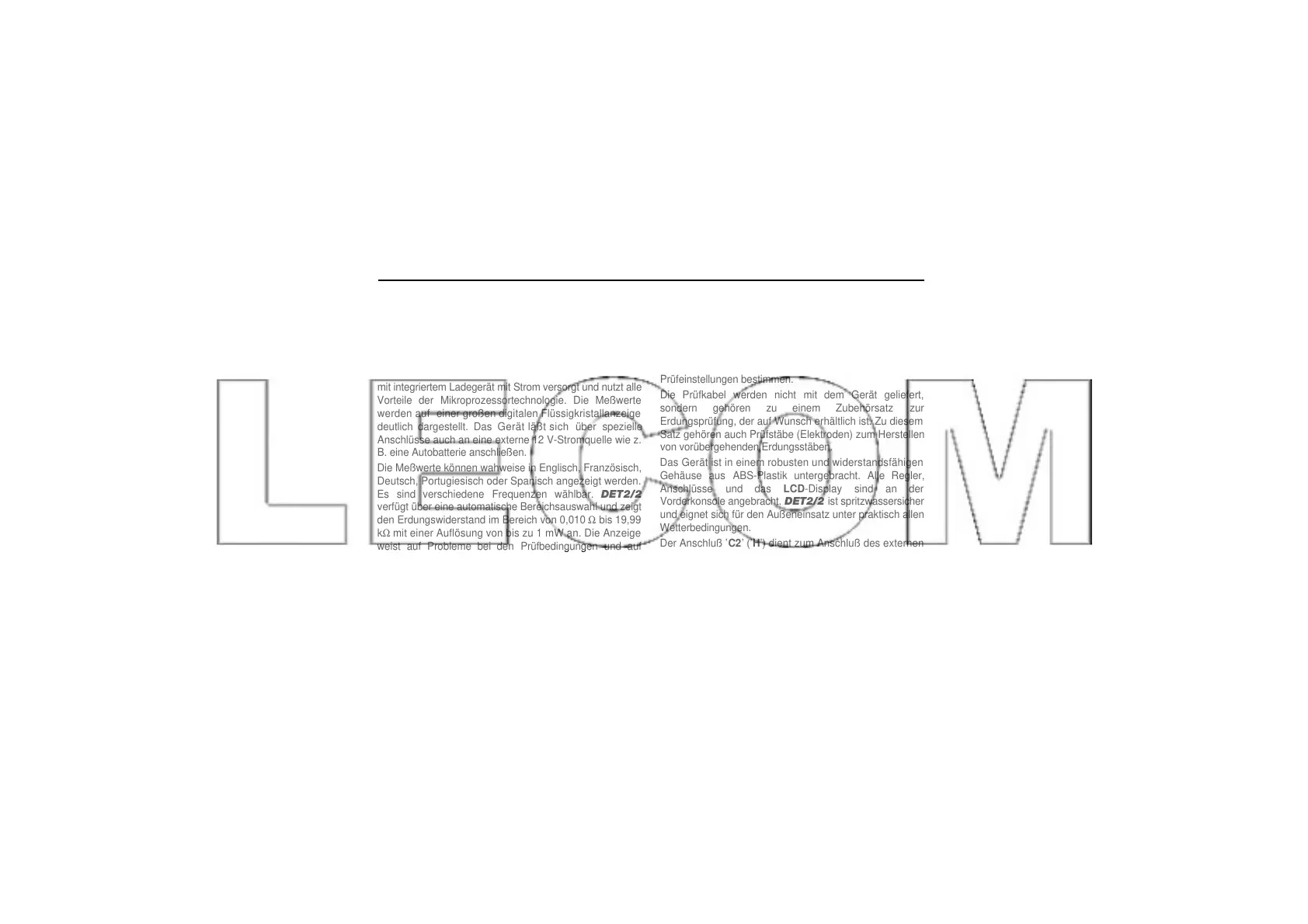

mit integriertem Ladegerät mit Strom versorgt und nutzt alle
Vorteile der Mikroprozessortechnologie. Die Meßwerte
werden auf einer großen digitalen Flüssigkristallanzeige
deutlich dargestellt. Das Gerät läßt sich über spezielle
Anschlüsse auch an eine externe 12 V-Stromquelle wie z.
B. eine Autobatterie anschließen.
Die Meßwerte können wahweise in Englisch, Französisch,
Deutsch, Portugiesisch oder Spanisch angezeigt werden.
Es sind verschiedene Frequenzen wählbar. D E T 2 / 2
verfügt über eine automatische Bereichsauswahl und zeigt
den Erdungswiderstand im Bereich von 0,010 Ω bis 19,99
kΩ mit einer Auflösung von bis zu 1 mW an. Die Anzeige
weist auf Probleme bei den Prüfbedingungen und auf
niedrige Batteriespannung hin. Daraufhin können die
Erdungsstäbe neu ausgerichtet oder das Instrument
eingestellt werden, um optimale Prüfbedingungen
sicherzustellen.
Zum Anschalten des Geräts wird der rote Prüfknopf (T E S T)
gedrückt und anschließend zum Feststellen im
Uhrzeigersinn bis zur Position O N gedreht. Zum
Ausschalten wird der Prüfknopf gegen den Uhrzeigersinn
gedreht und losgelassen.
Die L C D-Anzeige läßt sich über die Konstrasttaste an die
jeweiligen Lichtbedingungen anpassen.
Die Meßfunktion wird über vier verschiedene
Membranschalter (die mit ▲ oder ▼ markiert sind) geregelt.
Über diese Schalter lassen sich auch die Sprache und die
Prüfeinstellungen bestimmen.
Die Prüfkabel werden nicht mit dem Gerät geliefert,
sondern gehören zu einem Zubehörsatz zur
Erdungsprüfung, der auf Wunsch erhältlich ist. Zu diesem
Satz gehören auch Prüfstäbe (Elektroden) zum Herstellen
von vorübergehenden Erdungsstäben.
Das Gerät ist in einem robusten und widerstandsfähigen
Gehäuse aus ABS-Plastik untergebracht. Alle Regler,
Anschlüsse und das L C D-Display sind an der
Vorderkonsole angebracht. D E T 2 / 2 ist spritzwassersicher
und eignet sich für den Außeneinsatz unter praktisch allen
Wetterbedingungen.
Der Anschluß ’C 2’ (’H’) dient zum Anschluß des externen
Prüfstabs für Stromstärke.
Der Anschluß ‘P 2 ‘ ( ’S’) dient zum Anschluß des externen
Prüfstabs für Potential.
Der Anschluß ’P1’ (’ES’) dient zum Anschluß des
Potentials an die zu prüfende Erdungselektrode.
Der Anschluß ’C 1’ (’E’) dient zum Anschluß der
Stromstärke an die zu prüfende Erdungselektrode.
Allgemeine Beschreibung
