Megger DET2/2 - Fijación de las Puntas de Prueba

Para la prueba de electrodos de puesta a tierra y el
estudio de resistividad a tierra, los conductores de
prueba del instrumento se conectan a puntas
insertadas en el suelo. El modo en que se hacen las
conexiones depende del tipo de prueba realizada y los
detalles se incluyen en ’Técnicas de medición’

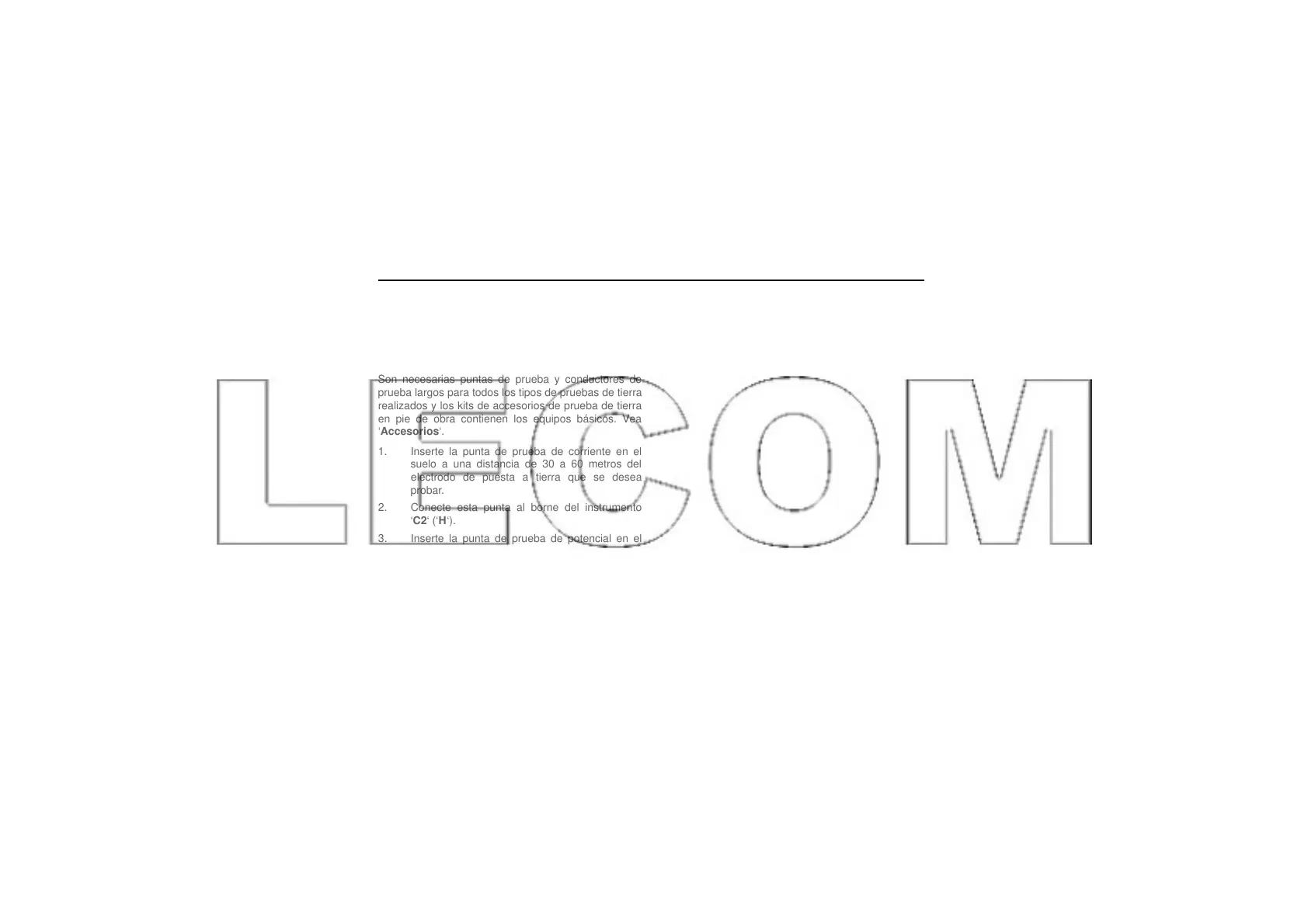

Son necesarias puntas de prueba y conductores de
prueba largos para todos los tipos de pruebas de tierra
realizados y los kits de accesorios de prueba de tierra
en pie de obra contienen los equipos básicos. Vea
‘Accesorios‘.
1. Inserte la punta de prueba de corriente en el
suelo a una distancia de 30 a 60 metros del
electrodo de puesta a tierra que se desea
probar.
2. Conecte esta punta al borne del instrumento
‘C2‘ (‘H‘).
3. Inserte la punta de prueba de potencial en el
suelo a mitad de camino entre la punta de
prueba de corriente y el electrodo de puesta a
tierra, y en línea directa con ambas de ellas.
4. Conecte esta punta al borne del instrumento
’P2’ (’S’).
5. Cuando se tienden los conductores de prueba
hasta cada electrodo remoto, evite disponer los
cables demasiado cercanos unos a otros.
98
Fijación de las puntas de prueba
