D u rch g a n g s p r ü f u n g
PRÜFUNG ÜBER POT E N T I A L A B FA L L
Hierbei handelt es sich um die grundlegende Methode zur
Widerstandmessung bei Erdungselektrodenvorrichtungen.
Die Methode eignet sich allerdings nur für kleine Elektroden
mit einzelner Erdung, da für die Prüfung evtl. nicht
genügend Platz zur Verfügung steht.
Stecken Sie den Stromprüfstab ca. 30 - 50 Meter von der zu
prüfenden Erdungselektrode entfernt in den Boden und
schließen Sie ihn fest an den Geräteanschluß ’C 2’ an.
Stecken Sie den Prüfstab für Potential in der Mitte zwischen
dem Prüfstab für Stromstärke und der Erdungselektrode in
den Boden und schließen Sie ihn fest an den
Geräteanschluß ’P 2’ an.
H i n w e i s : Der Stromprüfstab, der Potentialprüfstab und die
Erdungselektrode müssen sich in einer geraden Linie
befinden. Beim Verlegen der Prüfkabel zu den externen
Stäben ist darauf zu achten, daß diese nicht zu nahe
beieinander verlaufen, um gegenseitige Induktion
weitgehend zu vermeiden.
Schließen Sie die Geräteanschlüsse ’C 1’ und ’P 2’ wie in der
Abbildung gezeigt fest an die Erdungselektrode an.
Bedienen Sie das Gerät wie unter ’A l l ge m e i n e s
P r ü f v e r f a h r e n ’ erläutert und lesen Sie den gemessenen
Widerstand ab.

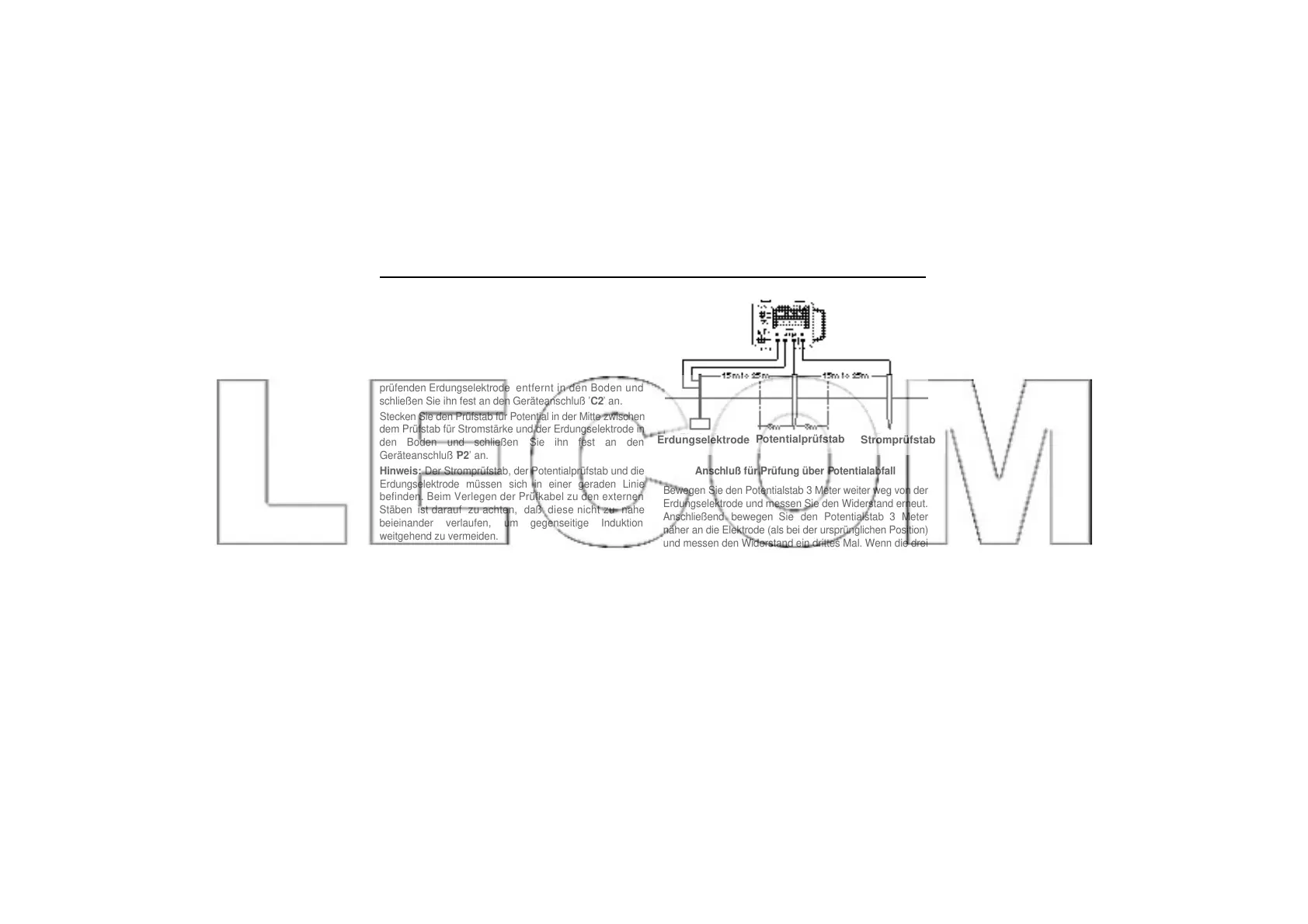

A n s chluß für Prüfung über Po t e n t i a l a b f a l l
Bewegen Sie den Potentialstab 3 Meter weiter weg von der
Erdungselektrode und messen Sie den Widerstand erneut.
Anschließend bewegen Sie den Potentialstab 3 Meter
näher an die Elektrode (als bei der ursprünglichen Position)
und messen den Widerstand ein drittes Mal. Wenn die drei
Widerstandswerte innerhalb der erforderlichen Genauigkeit
übereinstimmen, läßt sich ihr Durchschnittswert als
Widerstand der Elektrode an Erde annehmen. Wenn sich
die Werte außerhalb des Rahmens der erforderlichen
Genauigkeit bewegen, muß mit einer anderen Methode
gemessen werden, z. B. der 61,8%-Regel, der
Steigungsmethode o. ä.
Erdungselektrode
Potentialprüfstab
Stromprüfstab
