111
La especificación CDE 0413 parte 7 determina que
estas instrucciones deberán contener una tabla o un
diagrama mostrando el valor máximo que el
instrumento debe indicar en ciertas condiciones. Una
prueba a tierra en cualquier sistema de electrodos
normalmente sería realizada de acuerdo con una
especificación particular. Así pues, incluso a la peor

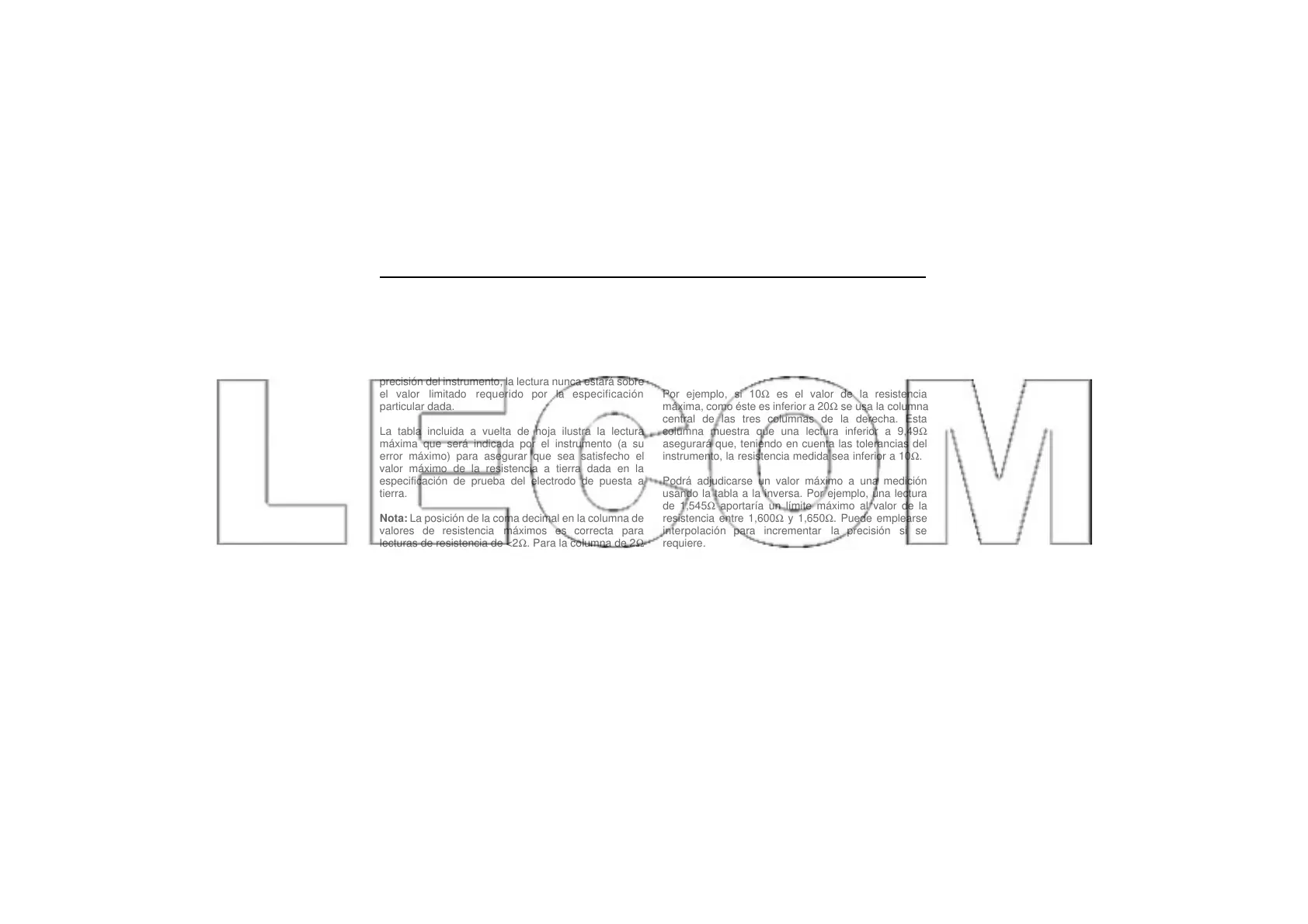

precisión del instrumento, la lectura nunca estará sobre
el valor limitado requerido por la especificación
particular dada.
La tabla incluida a vuelta de hoja ilustra la lectura
máxima que será indicada por el instrumento (a su
error máximo) para asegurar que sea satisfecho el
valor máximo de la resistencia a tierra dada en la
especificación de prueba del electrodo de puesta a
tierra.
Nota: La posición de la coma decimal en la columna de
valores de resistencia máximos es correcta para
lecturas de resistencia de <2Ω. Para la columna de 2Ω
a 20Ω, y la columna de >20Ω, la coma decimal deberá
moverse según convenga. Para lecturas máximas
superiores a 200Ω, use la columna de la derecha y
ajuste la coma decimal según convenga.
La tabla incluye la lectura máxima que sería permitida
para un valor de resistencia máximo conocido,
suponiendo que el instrumento sea usado según se ha
especificado.
Si se conoce una resistencia máxima, este valor se
hallará en la columna de la izquierda. La lectura
máxima que puede indicar el instrumento se hallará
leyendo a lo largo de las tres columnas de la derecha,
dependiendo de la gama del valor que se desea medir.
Por ejemplo, si 10Ω es el valor de la resistencia
máxima, como éste es inferior a 20Ω se usa la columna
central de las tres columnas de la derecha. Esta
columna muestra que una lectura inferior a 9,49Ω
asegurará que, teniendo en cuenta las tolerancias del
instrumento, la resistencia medida sea inferior a 10Ω.
Podrá adjudicarse un valor máximo a una medición
usando la tabla a la inversa. Por ejemplo, una lectura
de 1,545Ω aportaría un límite máximo al valor de la
resistencia entre 1,600Ω y 1,650Ω. Puede emplearse
interpolación para incrementar la precisión si se
requiere.
Nota: Esta tabla sólo podrá usarse para lecturas de un
DET2/2.
