PAGE 10
8/29/2018 7:23 AM
REV. 7 MD
WARNING:
Unplug power before
servicing fuse or chassis
AMPLIFIER
44YV
CH 2
REVERB
CH 1SEND
120 V
~
60 Hz
1.25 A
1.25 A
SLO
BLO
FUSE
POWER
RETURN REV FTSW 8 OHM 4 OHM 4 OHM
TUBE GUIDE
5 x 12AX7
2 x 6V6
FILLMORE25
VACUUMTUBE
AMPLIFIER
HAND-WIRED
INPETALUMA,
CALIFORNIA,USA
™
POWDER COAT: Solar Black
SILKSCREEN: PANTONE COOL GREY 1 C
MESA Part #497788
Fillmore 25 - Front & Rear
SPEAKERSEFFECTS
GAIN
INPUT
FT. SW.
TREBLE MID BASS PRESENCE
POWER
STANDBY
ON
ON
MASTER GAIN TREBLE MID BASS PRESENCE MASTER
FT. SW.
DRIVE DRIVE
CHANNEL
CLN HI
CLN HI
WARNING:
Replace fuse with same type/rating only.
Do not expose to rain or moisture.
CAUTION:
Risk of Electric Shock. Do Not Open.
No user serviceable parts inside.
G
A
T
E
W
A
Y
T
O
T
O
N
E
™
M
E
S
A
/
B
o
o
g
i
e
®
L
t
d
.
(USE SHIELDED CABLE)
DYNA-WATT™POWER

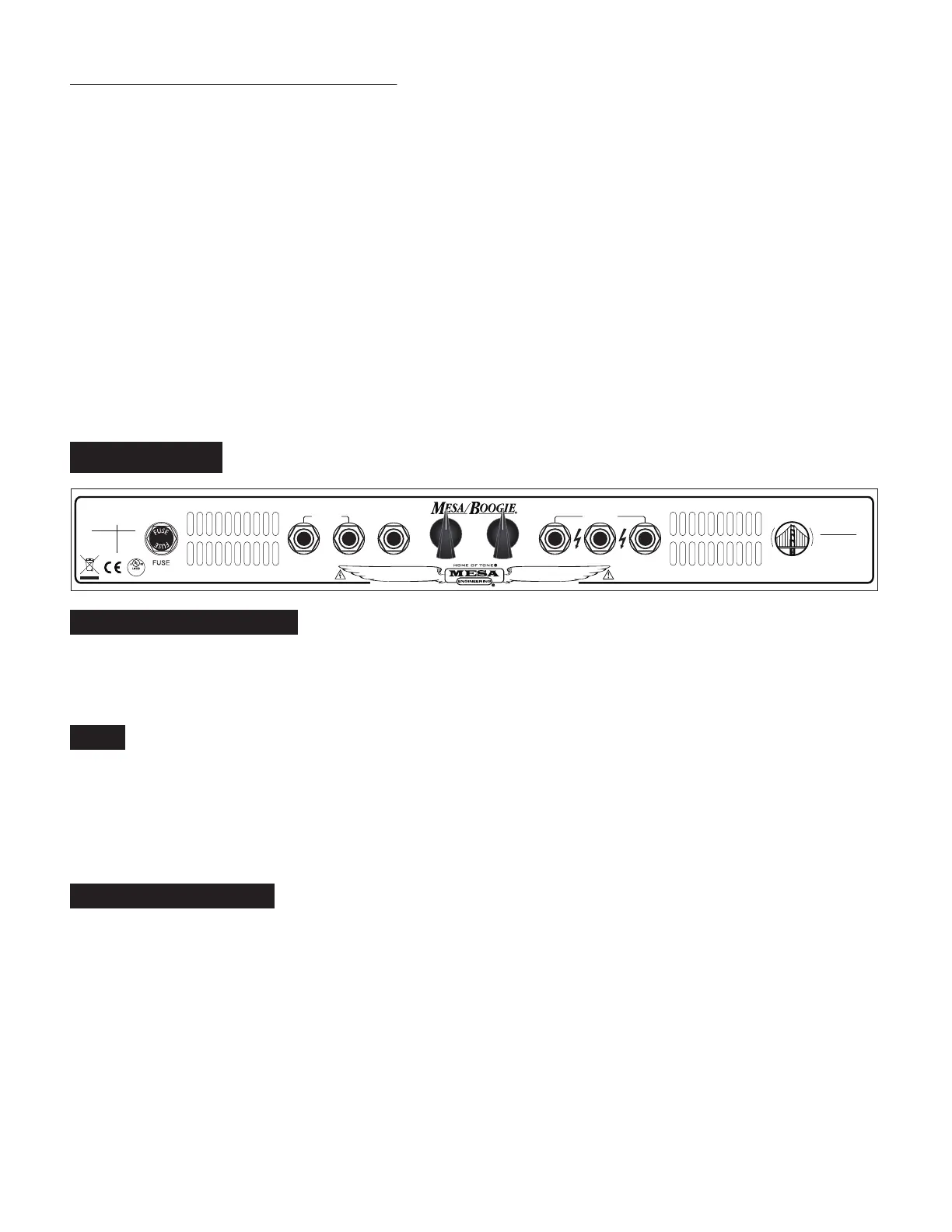

REARPANEL
電源コネクター(リアパネル下側)
コールドスタート時(演奏していない状態)からの手順：
(アンプの電源を3分以上OFFにするときは、常にこの手順を踏んで下さい)
1.STANDBYスイッチを"STANDBY"の位置にしておきます。
2.POWERスイッチを"ON"に切り替えます。
3.30秒ほど(またはそれ以上)待って、真空管の暖気を行います。
4.STANDBYスイッチを"ON"に切り替えます。
NOTE:このコールドスタートからの手順は真空管の寿命と信頼性を確保するのに重要な部分です。電球のように、最も消耗するのが電源
が入った瞬間(ほんの少しの、最初の数秒)です。また電球のようにもし調光器が付いていて最初の数秒のボルテージを下げられるのであれ
ば、さらに寿命を延ばすことが出来るでしょう。STANDBYスイッチはアンプの調光器のようなもので、上記のような使い方をすれば真空管
（特にパワー管)の寿命を長くし、ベストなパフォーマンスを得ることが出来ます。
付属の電源コードを接続するコネクターです。適正な電圧が供給されているコンセントから、付属の電源コードを使ってここからアンプに
電源を供給します。なお、付属の電源コード以外
のご使用は絶対におやめ下さい(アンプや接続機器にダメージを与えることがあります。ま
たその際の保証は行いません)。
FUSE
EFFECTSLOOP(SERIES)
近くに明記されているものと同じ規格のSLO-BLOタイプのフューズに交換して下さい。117V及び100Vバージョンには、1.25AのSlo-
Bloフューズが必要です。パワー管のショートは大抵フューズが切れたことが原因で発生します。アンプの裏側に回って、このマニュアルの
STANDBYスイッチの項に書いてあるコールドスタート時からの手順に従って下さい。それからSTANDBYスイッチをON側にして、パワー
管をチェックします。もしパワー管が良くない状態でONにすると、パワー管がアーク放電して(点滅して)いるのが分かります。その時はすぐ
にSTANBYスイッチをSTANDBY側にして、パワー管を交換します(必要があればフューズも交換して下さい)。
外的要因による電源の過大入力またはパワー管に問題がある場合にフューズが切れることがあります。必ずヒューズホルダーの
ープは基本的にプリアンプの最後からドライバーステージへのブリッジの回路となり、SENDジャックがプリアンプの最
後の信号を拾い、
RETURNジャックを通じてドライバーチューブの前のパワーセクションに送られます。
この接続ポイントを使用することによって、最良の外部プロセッサーの信号のノイズ比と音響上のパフォーマンスが得られます。つまり、ここ
はTRIPLECROWNのサーキットパスでは重要な意味を持つ分岐点であり、ここにいかなるものが挿入されてもアンプ全体のパフォーマン
スに影響を及ぼすということです。
エフェクトループはドライ信号とシリーズ(直列)に配線されていますが、つまり全体の信号はここを通過するということであり、そこがループ
から影響を及ぼさない純粋な信号が取り出される、パラレルループとは違うところです。そのため、ループ内で使用する機器の品質とパフォ
ーマンスが、アンプからベストなサウンドとパフォーマンスを得るのに大変重要なのです。我々は、パフォーマンスの面でTRIPLECROWN
これら2つの1/4"ジャックはエフェクター/プロセッサーを接続するポイントとなります。エフェクトル
