Für den Einsatz als Parallelan-
schlag erfolgt die Montage am Befe-
stigungsprofil an der Vorderseite
der Säge.
– Das Anschlagprofil (60) muss
beim Sägen mit Parallelan-
schlag parallel zum Sägeblatt
stehen und mit dem Handrad
(61) arretiert sein.
– Handrad (62) für Verschiebe-
funktion. Das Handrad (62) muss
beim Sägen mit Parallelan-
schlag festgezogen sein.
– Rändelmuttern (63) zum Befesti-
gen des Anschlagprofils. Das An-
schlagprofil kann nach Lösen der
beiden Rändelmuttern (63) abge-
nommen und umgesetzt werden:
Niedrige Anlegekante (64):
– zum Sägen von flachen Werk-
stücken;
– wenn das Sägeblatt geneigt ist.
Hohe Anlegekante (65):
– zum Sägen von hohen Werk-
stücken.
Gefahr!
Umbauten an der Säge oder der Ge-
brauch von Teilen, die nicht vom
Hersteller geprüft und freigegeben
sind, können beim Betrieb zu unvor-
hersehbaren Schäden führen!
– Montieren Sie die Säge genau
entsprechend dieser Anleitung.
– Verwenden Sie nur die im Liefer-
umfang enthaltenen Teile.
– Nehmen Sie an den Teilen keine
Veränderungen vor.
Nur wenn Sie die Montageanleitung ge-
nau befolgen, entspricht die Säge den
Sicherheitsvorschriften und kann si-
cher bedient werden.
Wenn Sie auch die folgenden Hinweise
beachten, wird die Montage keine Pro-
bleme bereiten:
Lesen Sie jeden Schritt durch, be-
vor Sie ihn ausführen.
Legen Sie zu jedem Arbeitsschritt
die entsprechenden Teile zurecht.
Benötigtes Werkzeug
– Zwei Schraubenschlüssel 10 mm

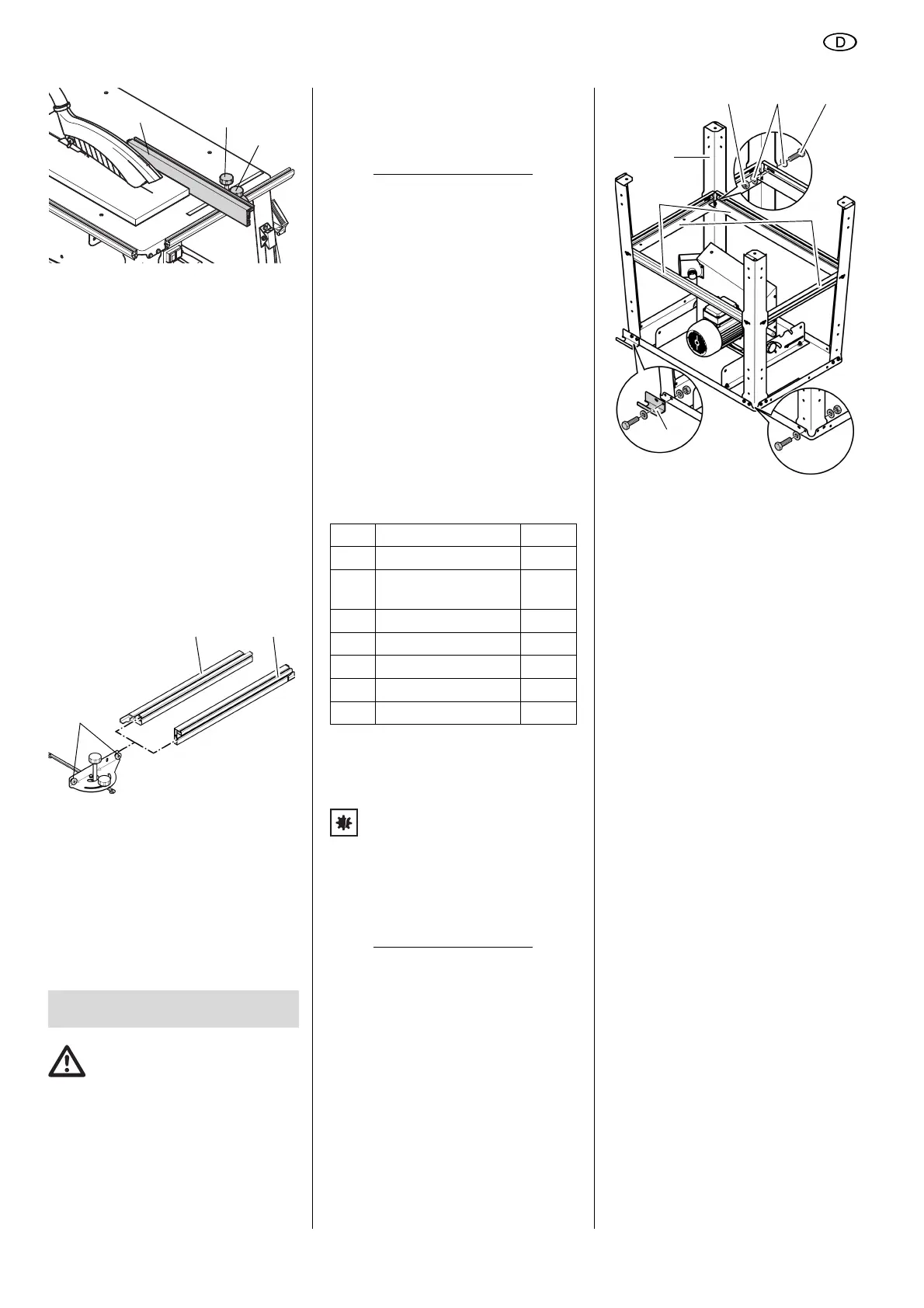

Untergestell montieren
1. Tischplatte mit dem Motor nach
oben auf eine stabile Unterlage le-
gen.
Achtung!
Sägeblatt und Spaltkeil dürfen nicht
auf der Unterlage aufliegen! Um
Schäden an der Säge oder der Un-
terlage zu vermeiden stellen Sie die
Tischplatte auf zwei Montageböcke.
2. Vier Beine (66) innen in den Ecken
des Tisches anschrauben:
– Sechskantschrauben (67) mit
Unterlegscheiben (68) von au-
ßen durchstecken;
– von innen Unterlegscheiben (68)
aufstecken und Sechskantmut-
tern (69) aufschrauben – noch
nicht ganz festziehen.
3. An der mit Pfeil gekennzeichneten
Stelle Schlauchträger (70) mit der
Öffnung nach hinten am Sägetisch
anschrauben.
4. Lange Streben (71) seitlich zwi-
schen den Beinen anschrauben,
kurze Streben (72) zwischen den
vorderen und hinteren Beinen an-
schrauben:
– Breite Seite der Streben zur
Tischplatte;
– Die Nasen und Aussparungen
der Streben müssen jeweils in-
einandergreifen;
– Sechskantschrauben mit Unter-
legscheiben von außen durch-
stecken;
– von innen Unterlegscheiben auf-
stecken und Sechskantmuttern
aufschrauben – noch nicht ganz
festziehen.
5. Streben untereinander verschrau-
ben:
– Sechskantschrauben mit Unter-
legscheiben von der Tischplat-
tenseite durchstecken;
– von der Gegenseite Unterleg-
scheiben aufstecken und Sechs-
kantmuttern aufschrauben –
noch nicht ganz festziehen.
– Säge mit Hilfe einer zweiten Per-
son umdrehen und aufrecht auf
einen ebenen Untergrund stellen.
6. Alle Sechskantschrauben und
Sechskantmuttern am Untergestell
festziehen.
7. Montage
Pos. Bezeichnung Anzahl
66 Bein 4
67 Sechskantschraube
M6 x 16
28
68 Unterlegscheibe 6,4 56
69 Sechskantmutter, M6 28
70 Schlauchträger 1
71 Strebe, lang 2
72 Strebe, kurz 2
