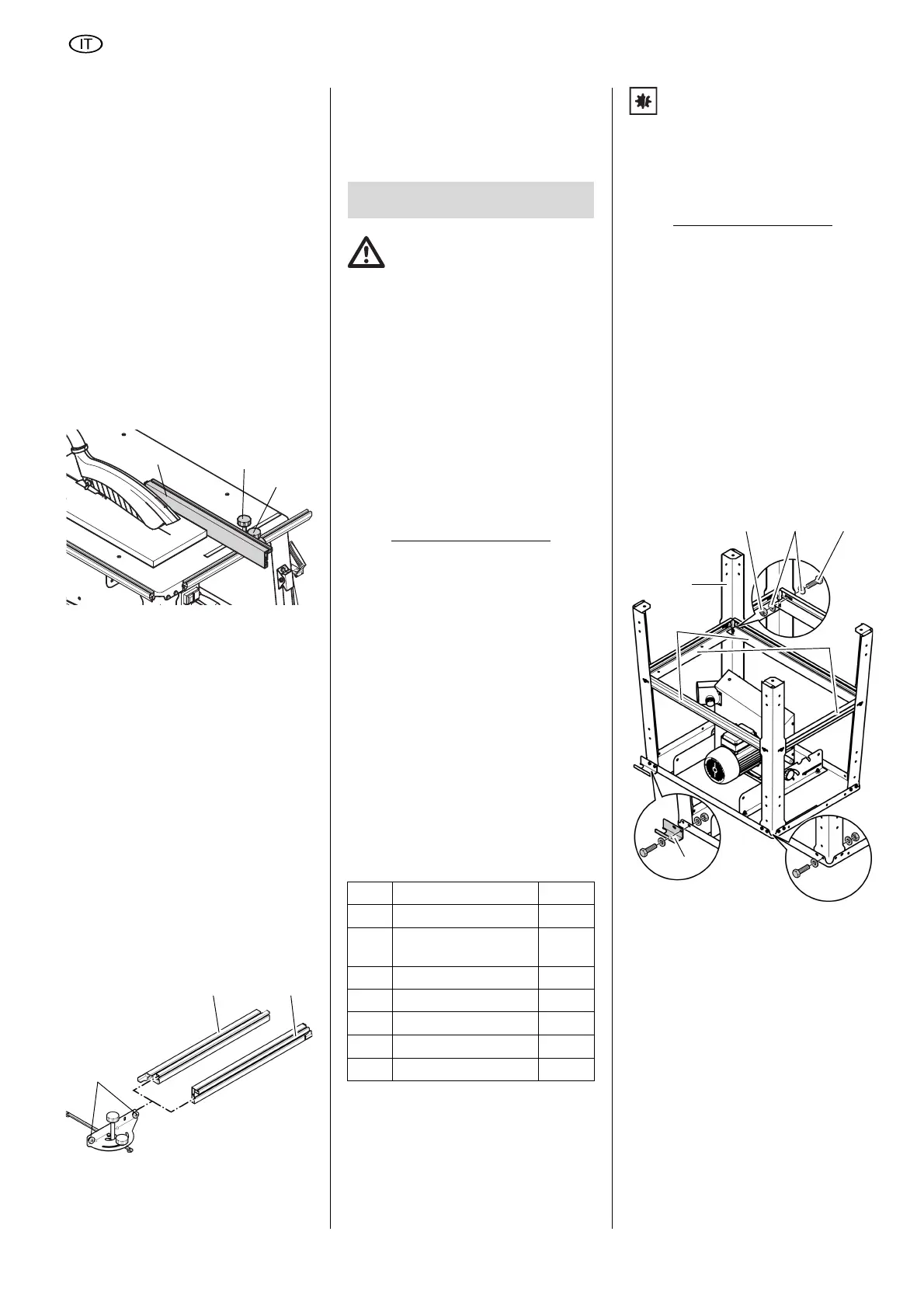

ITALIANO
58
– Volantino (56) per la regolazione
dello smusso. L'intervallo di rego-
lazione è di 60. Durante il taglio
con la battuta trasversale, il vo-
lantino (56) deve essere tirato.
– Volantino (57) per la funzione di
spostamento. Durante il taglio
con la battuta trasversale, il vo-
lantino (57) deve essere blocca-
to.
– Dadi zigrinati (58) per la regola-
zione del profilato di battuta. Il
perno in plastica (59) del profilo
di battuta deve trovarsi a una di-
stanza di almeno 10 mm dalla
lama della sega.
Guida parallela (per tagli longitudi-
nali)
Per l'utilizzo come arresto parallelo
il montaggio sul profilo di fissaggio
deve essere effettuato sul lato ante-
riore della sega.
– Durante il taglio con la battuta
parallela, il profilo di battuta (60)
deve essere in posizione paralle-
la rispetto alla lama della sega e
deve essere bloccato con il vo-
lantino (61).
– Volantino (62) per la funzione di
spostamento. Durante il taglio
con la battuta parallela, il volanti-
no (62) deve essere tirato.
– Dadi zigrinati (63) per la regola-
zione del profilato di battuta. Il
profilato di battuta può essere ri-
mosso e spostato dopo aver svi-
tato i due dadi zigrinati (63).
Bordo di appoggio basso (64):
– per segare pezzi piatti.
– se la lama è inclinata.
Bordo di appoggio alto (65):
– per segare pezzi alti.
Pericolo!
Eventuali modifiche apportate all'ap-
parecchio oppure l'uso di parti non
collaudate e autorizzate dal produt-
tore possono provocare danni im-
previsti durante il funzionamento!
– Montare la sega seguendo scru-
polosamente le istruzioni del pre-
sente manuale.
– Utilizzare esclusivamente le parti
che fanno parte dell'entità di for-
nitura.
– Evitare di apportare modifiche di
qualunque tipo sui componenti.
Solo seguendo esattamente le istruzio-
ni per il montaggio, la sega sarà confor-
me alle norme di sicurezza e potrà es-
sere utilizzata in modo sicuro.
Se si osserva anche quanto specificato
di seguito, il montaggio sarà facile.
Leggere attentamente ogni singola
istruzione prima di eseguire l'inter-
vento descritto.
Preparare in anticipo i pezzi richiesti
per ogni operazione.
Utensili richiesti
– Due chiavi da 10 mm
Montaggio del basamento
1. Posizionare su un basamento stabi-
le il piano del banco con il motore ri-
volto verso l'alto.
Attenzione!
La lama della sega e il coprilama non
devono trovarsi sopra il basamento.
Per evitare di danneggiare la sega o
il basamento, porre il piano del ban-
co su due cavalletti per il montaggio.
2. Avvitare le 4 gambe (66) all’interno
degli angoli del banco:
– montare dall'esterno le viti a te-
sta esagonale (67) con le rondel-
le (68);
– collocare sul lato interno le ron-
delle (68) e avvitare i dadi esago-
nali (69) senza tuttavia stringerli
completamente.
3. Avvitare al banco della sega il por-
tatubo (70) con l'apertura rivolta in-
dietro seguendo il senso della frec-
cia.
4. Avvitare i correnti lunghi (71) tra le
gambe laterali; quelli corti (72) tra le
gambe anteriori e posteriori:
– la parte larga del corrente rivolta
verso il banco;
– i perni e le fessure dei correnti
devono combaciare uno con l’al-
tro;
– montare dall'esterno le viti a te-
sta esagonale con le rondelle;
– collocare sul lato interno le ron-
delle e avvitare i dadi esagonali
senza tuttavia stringerli comple-
tamente.
7. Montaggio
Pos. Definizione Q.tà
66 Gamba 4
67 Vite a testa esago-
nale M6 x 16
28
68 Rondella da 6,4 56
69 Dado esagonale M6 28
70 Portatubo 1
71 Corrente lungo 2
72 Corrente corto 2
