ITALIANO
59

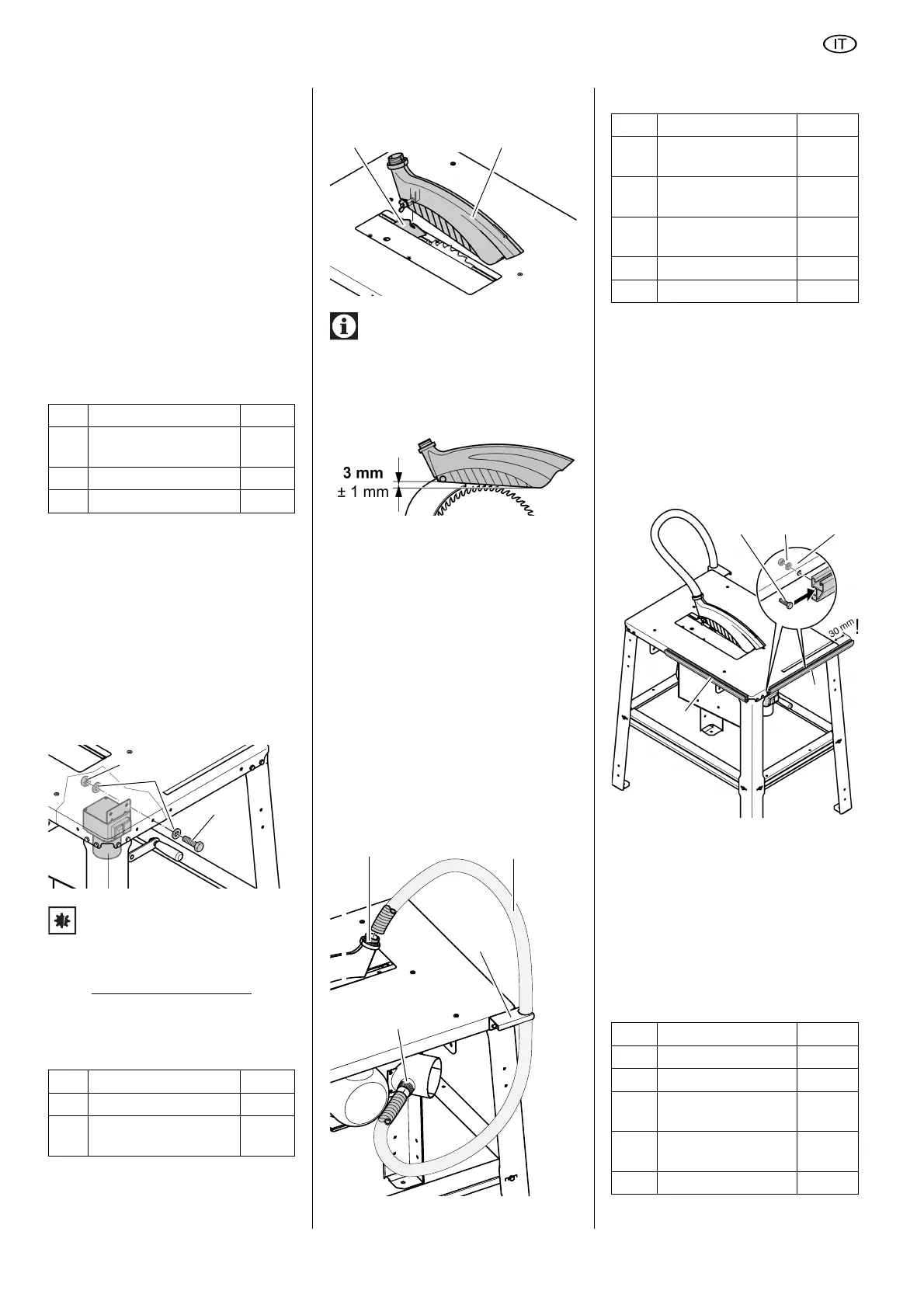

5. Collegare i correnti tra loro:
– montare le viti a testa esagonale
con le rondelle inserendole dal
lato del piano del banco;
– inserire dal lato opposto le ron-
delle e avvitare i dadi esagonali
senza tuttavia stringerli com-
pletamente.
– girare la sega insieme ad una se-
conda persona e posizionarla su
un pavimento piano.
6. Fissare saldamente al basamento
tutte le viti e i dadi esagonali.
Montaggio dell'interruttore di accen-
sione/spegnimento
1. Allentare il dispositivo di fissaggio
per il trasporto dell'interruttore di ac-
censione/spegnimento e avvitare
dall'interno la lamiera dell'interrutto-
re al piano del banco:
– montare dall'esterno le viti a te-
sta esagonale (73) con le rondel-
le (74);
– collocare sul lato interno le ron-
delle (74) e avvitare i dadi esago-
nali (75).
Attenzione!
Fare attenzione che il cavo non passi
sopra spigoli e non venga piegato.
Montaggio dell'unità di aspirazione
trucioli
1. Portare la lama della sega nella po-
sizione di massima altezza.
2. Montare la cappa per trucioli (76)
nel coprilama (77).
Nota
Dopo il montaggio della cappa per tru-
cioli al coprilama sul lato operatore la
cappa è inclinata leggermente verso il
basso.
3. Inserire un'estremità del tubo di
aspirazione tubo (78) sul bocchetto-
ne di aspirazione (79) della cappa
per trucioli.
4. Inserire l'altra estremità del tubo di
aspirazione sul bocchettone di aspi-
razione (80) sul carter di protezione
lama.
5. Agganciare il tubo di aspirazione nel
portatubo (81).
6. Collegare il bocchettone di aspira-
zione del carter di protezione della
lama a un impianto di aspirazione
idoneo (vedere "Impianto di aspira-
zione dei trucioli" nella sezione
"Uso").
Montaggio del profilo di fissaggio
1. Inserire due viti a testa esagonale
(82) con la testa nel profilo di fissag-
gio.
2. Montare il profilo di fissaggio:
– collocare il profilo corto (83) sul
lato anteriore del piano del ban-
co;
– collocare il profilo lungo (84) sul
lato sinistro del piano del banco.
3. Posizionare i profili di fissaggio in
modo tale che le fresature nei profili
lascino lo spazio necessario per le
viti a testa esagonale delle gambe
del banco.
4. Inserire dall'interno una rondella
(85) sulla vite a testa esagonale e
avvitare il dado esagonale (86).
Montaggio della prolunga del banco
Pos. Definizione Q.tà
73 Vite a testa esagonale
M6 x 16
2
74 Rondella da 6,4 4
75 Dado esagonale M6 2
Pos. Definizione Q.tà
76 Cappa paratrucioli 1
78 Tubo flessibile di aspi-
razione
1
Pos. Definizione Q.tà
82 Vite a testa esago-
nale M6 x 16
4
83 Profilo di fissaggio
corto
1
84 Profilo di fissaggio
lungo
1
85 Rondella da 6,4 4
86 Dado esagonale M6 4
Pos. Definizione Numero
87 Piastra di prolunga 1
89 Rondella 6,4 2
90 Dado di sicurezza
M6
2
92 Vite cuscinetto
M6 x 35
2
91 Sostegno 2
