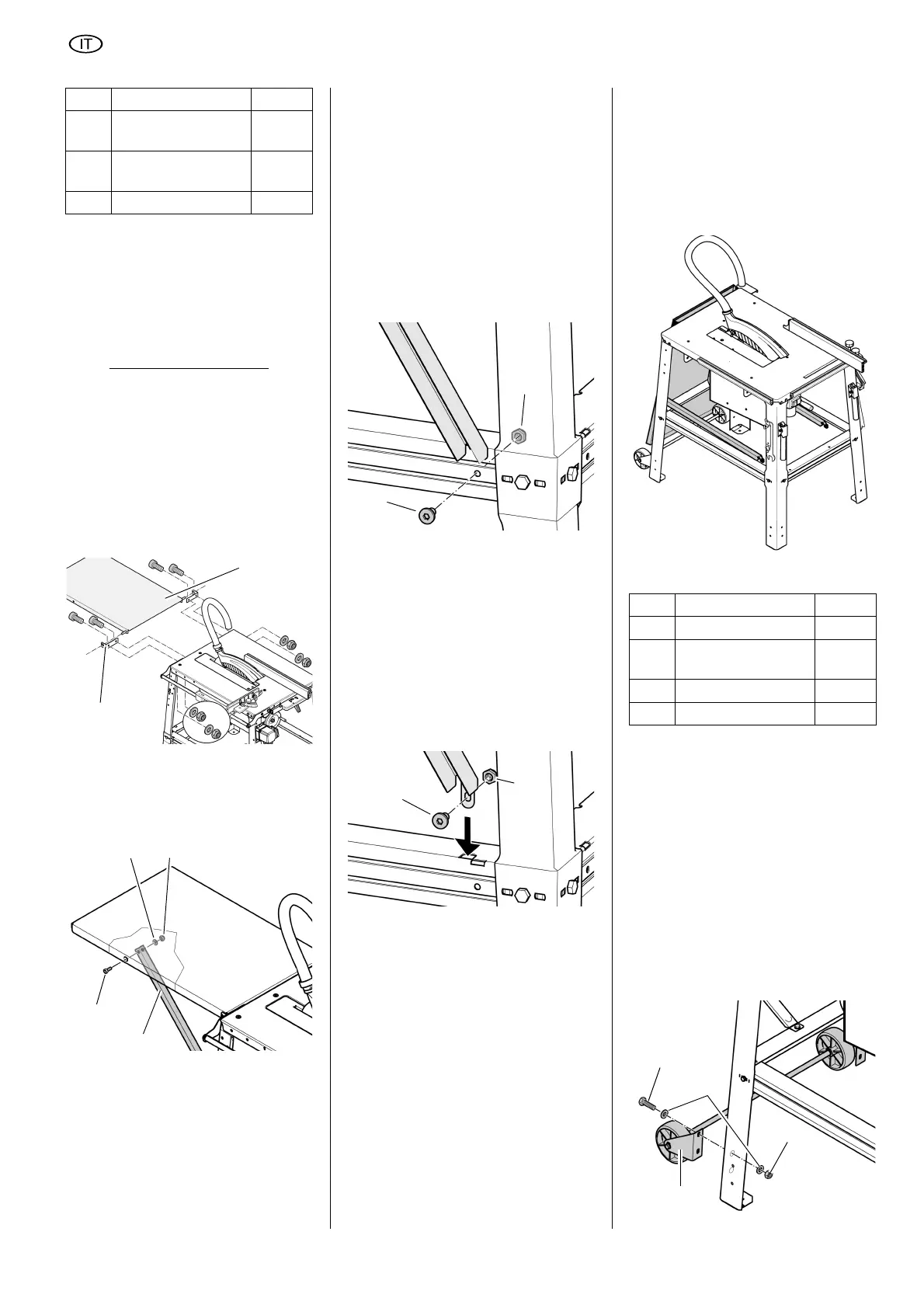

ITALIANO
60
A Attenzione!
Durante il montaggio della prolunga
del banco è necessario sorreggere la
prolunga e i supporti fino a quando
queste parti non vengono avvitate
ad un'estremità.
1. Sul retro del cavalletto-basamento,
svitare e rimuovere le 4 viti a testa
esagonale.
2. Inserire gli angolari (88) sugli assi
della piastra di prolunga (87) e fis-
sarli al cavalletto-basamento con le
viti a testa esagonale svitate in pre-
cedenza.
3. Avvitare i supporti (91) con una vite
(92), una rondella (89) e un dado a
flangia (90) alla prolunga del banco
(vedere la figura).
4. Serrare completamente tutte le viti
della prolunga del banco utilizzando
un utensile appropriato.
3 Nota
È possibile avvitare in modo fisso i sup-
porti della prolunga del banco oppure
montarli in modo da poter ribaltare la
prolunga.
Avvitamento fisso dei supporti
1. Inserire le estremità ad angolo dei
supporti nelle fessure del corrente
corto sul lato posteriore della sega e
spingere verso l'esterno.
2. Avvitare i supporti al corrente con
una vite a testa svasata (94) e un
dado esagonale autobloccante (93)
come rappresentato in figura.
Montaggio dei supporti per il ribalta-
mento della prolunga del banco
1. Avvitare una vite a testa svasata
(96) e un dado autobloccante (95)
nell'estremità inferiore dei supporti.
2. Inserire le estremità inferiori dei
supporti nelle fessure del corrente
corto sul lato posteriore della sega e
spingere verso l'esterno (vedere la
figura).
Fissaggio delle viti
Controllare le viti fissate sull'appa-
recchio. Fissarle saldamente utiliz-
zando l'utensile appropriato.
Nel serrare le viti fare attenzione ai
seguenti punti:
– L'apparecchio deve essere collo-
cato in posizione sicura e stabile
mediante il fissaggio delle viti.
– Allineare il prolungamento del ta-
volo collocando la superficie del
prolungamento parallela e alla
stessa altezza della superficie
del piano del banco.
Ribaltamento della prolunga del
banco
1. Spingere le estremità inferiori dei
supporti verso l'interno.
2. Sganciare i supporti verso l'alto e ri-
baltare la prolunga del banco come
rappresentato in figura.
Montaggio dell'unità di trasporto
L'unità di trasporto deve essere fissata
sulle gambe posteriori della sega.
1. Su ciascun supporto dell'unità di
trasporto (97) inserire due viti a te-
sta esagonale (98) con le relative
rondelle (99) dalla parte posteriore.
2. Sul lato interno, inserire due rondel-
le (99) e avvitare due dadi esagona-
li (100).
3. Posizionare i supporti in modo tale
che i rulli si trovino a circa 1 mm dal
pavimento quando la sega è monta-
ta su tutte e quattro le gambe.
93
95
Dado esagonale
autobloccante M6
2
94
96
Vite a testa esago-
nale M6 x 16
2
88 Angolare 2
Pos. Definizione Numero
Pos. Definizione Q.tà
97 Unità di trasporto 1
98 Vite a testa esago-
nale M6 x 16
4
99 Rondella da 6,4 8
100 Dado esagonale M6 4
