A 1018, A 1019, A 1033 Zangenstromwandler
12
2. Beschreibung der Zangenstromwandler
Die Zangenstromwandler A 1018, A 1019 und A 1033 haben ein
Übersetzungsverhältnis von 1000/1 und sind für die Messung von
Wechselströmen im Bereich 1 mA bis 1000 A (je nach Typ)
bestimmt.
Sie können an jedes Leistungs-, Energie-, Oberschwingungs-, Mehrfach-
und Erdungswiderstandsmessgerät sowie an Installationsprüfgeräte und
andere Messinstrumente mit entsprechenden Spannungs- und
Stromeingängen angeschlossen werden.
Im Abschnitt 4 werden einige typische Anwendungen für
Zangenstromwandler beschrieben.

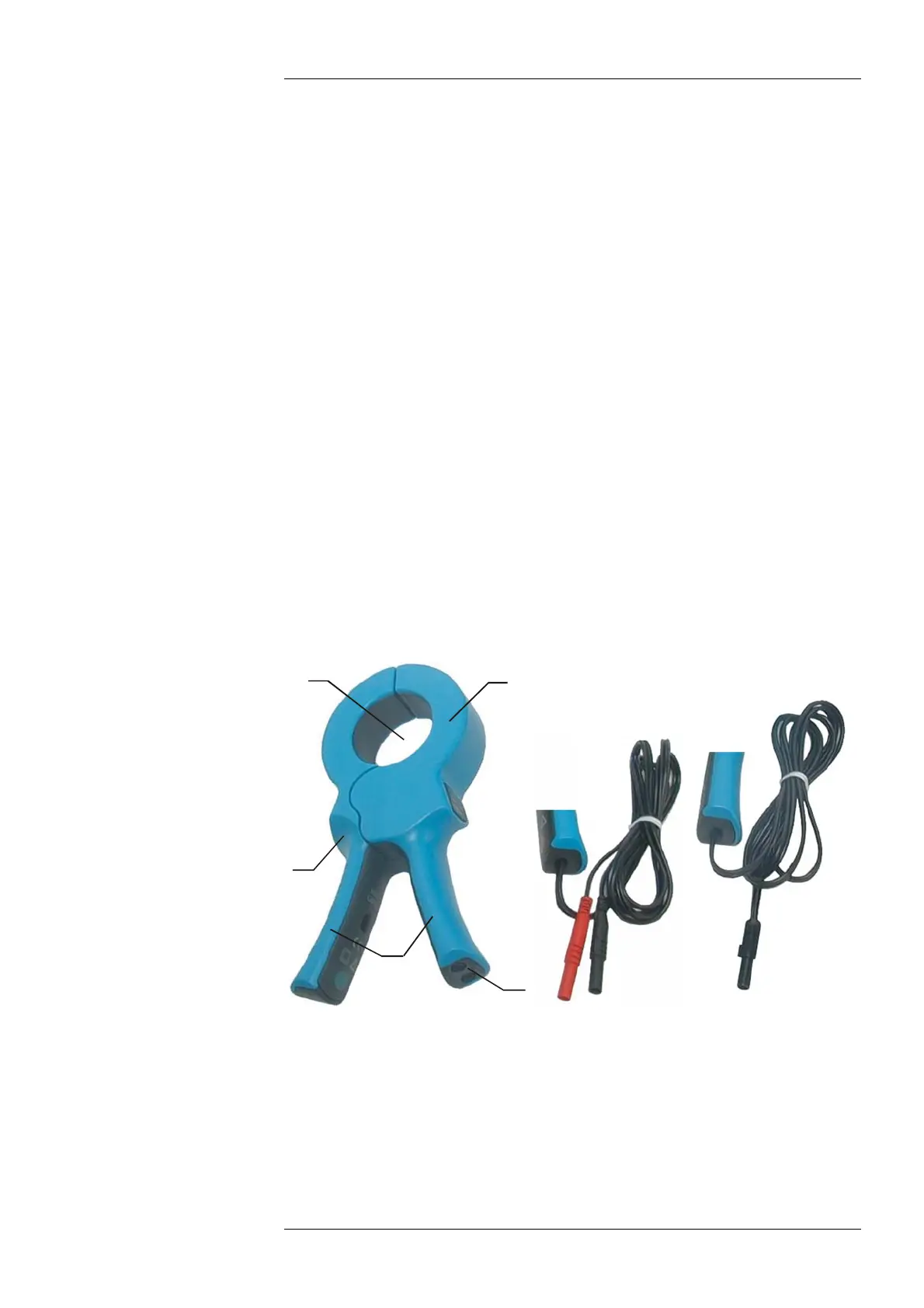

Der Stromwandler ist in einem Kunststoffgehäuse untergebracht, das für
die Schutzklasse gemäß den technischen Daten sorgt. Das Gerät besteht
aus:
6. Griffen,
7. Sicherheitsbarriere,
8. Leiteröffnung,
9. Stromwandler,
10. Anschlüssen mit:
d) Eingang für Sicherheits-Bananenstecker (A 1019),
e) Kabel (Länge: 1,5 m) mit Sicherheits-Bananensteckern (A 1018),
f) Kabel (Länge: 1,5 m) mit speziellen Ausgangsanschlüssen (A
1033).
1
2
3
4
5
a) b)
c)
