4. Работа токовых клещей
4.1. Электрическая модель токовых клещей

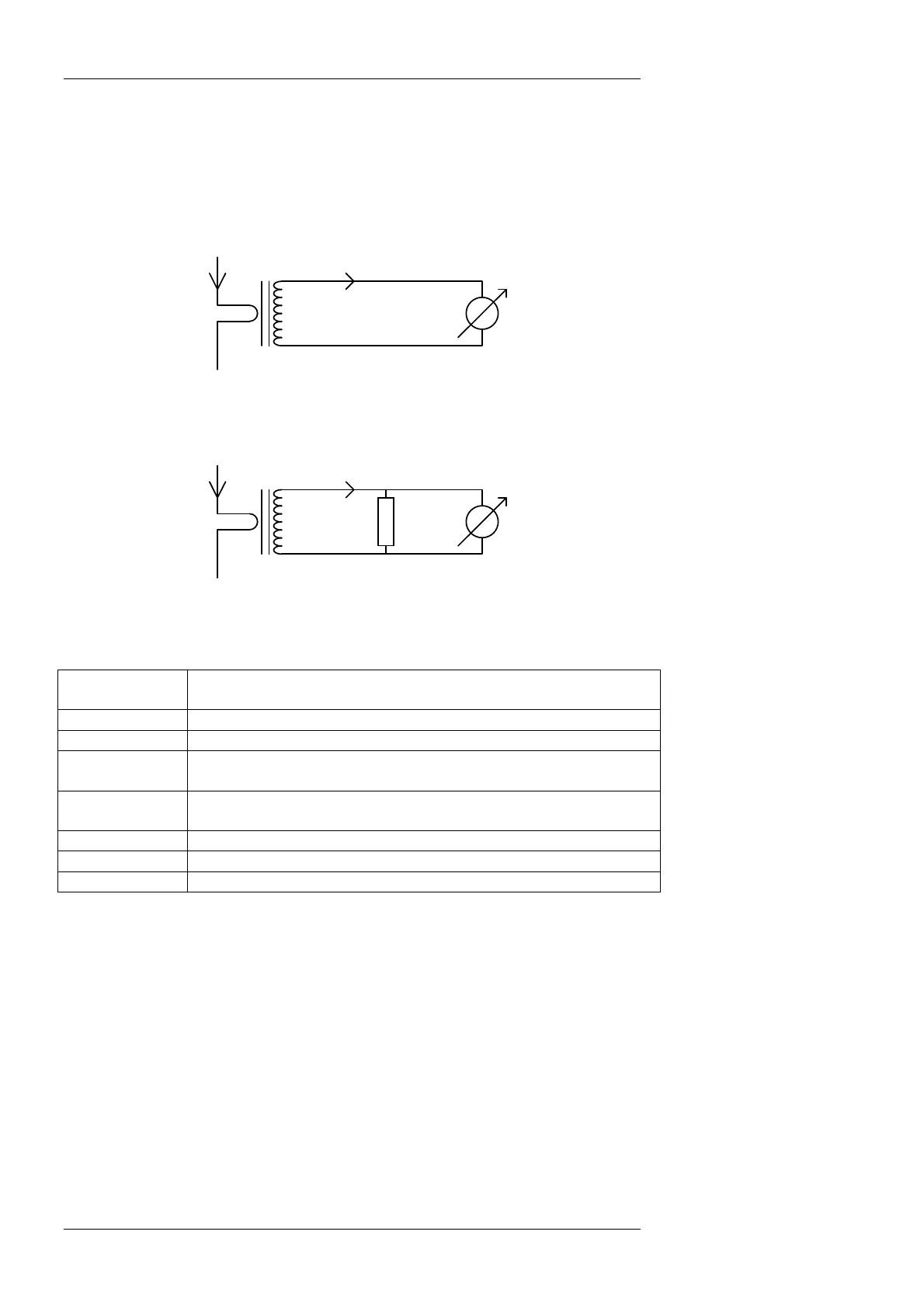

Эквивалентная принципиальная схема при измерениях посредством
токовых клещей:
Im
Is
I
Clamp
current transformer
Im
R
L
Is
U
Clamp
current transformer
a)
b
N1
N1
N2
N2
Символы и обозначения на принципиальной схеме:
Clamp current
transformer
Токовый трансформатор клещей
Im Измеренный переменный ток, первичный ток
Is Измеренный ток, вторичный ток трансформатора тока
N1 Количество первичных витков: для токовых клещей
обычно N1=1
N2 Количество вторичных витков (1000 для всех типов
клещей)
I Амперметр
R
L
Измерительный резистор
U Вольтметр
Нагрузка трансформатора тока клещей на вторичной стороне должна
иметь низкое полное сопротивление. Данная нагрузка реализована
амперметром (для датчиков тока с токовыми выходами). Токовые
клещи с выходом напряжения имеют встроенный нагрузочный
резистор, и выходное напряжение пропорционально измеренному
току.
Соотношение N1:N2 (соотношение витков первичной и вторичной
обмоток) определяет коэффициент понижения тока и
чувствительность токовых клещей. Для N2 = 1000 чувств
ительность
определяется следующим образом:
1 мA / 1 A, т.е.: 1 мA выходного тока получен из 1 A первичного тока
при N1 = 1.
