A 1018, A 1019, A 1033 Pinzas amperimétricas
20
3.3. Servicio y calibración
Es muy importante que su pinza sea calibrada regularmente para que se
garanticen las especificaciones listadas en este manual. Recomendamos
una calibración cada dos años.
De fábrica se incluye un certificado de calibración original para cada nuevo
instrumento y cada pinza.
Para nuevas calibraciones y reparaciones dentro o fuera de garantía, para
más información, contacte con su distribuidor.
4. Funcionamiento de la pinza amperimétrica
4.1. Esquema eléctrico del funcionamiento de las pinzas
amperimétricas

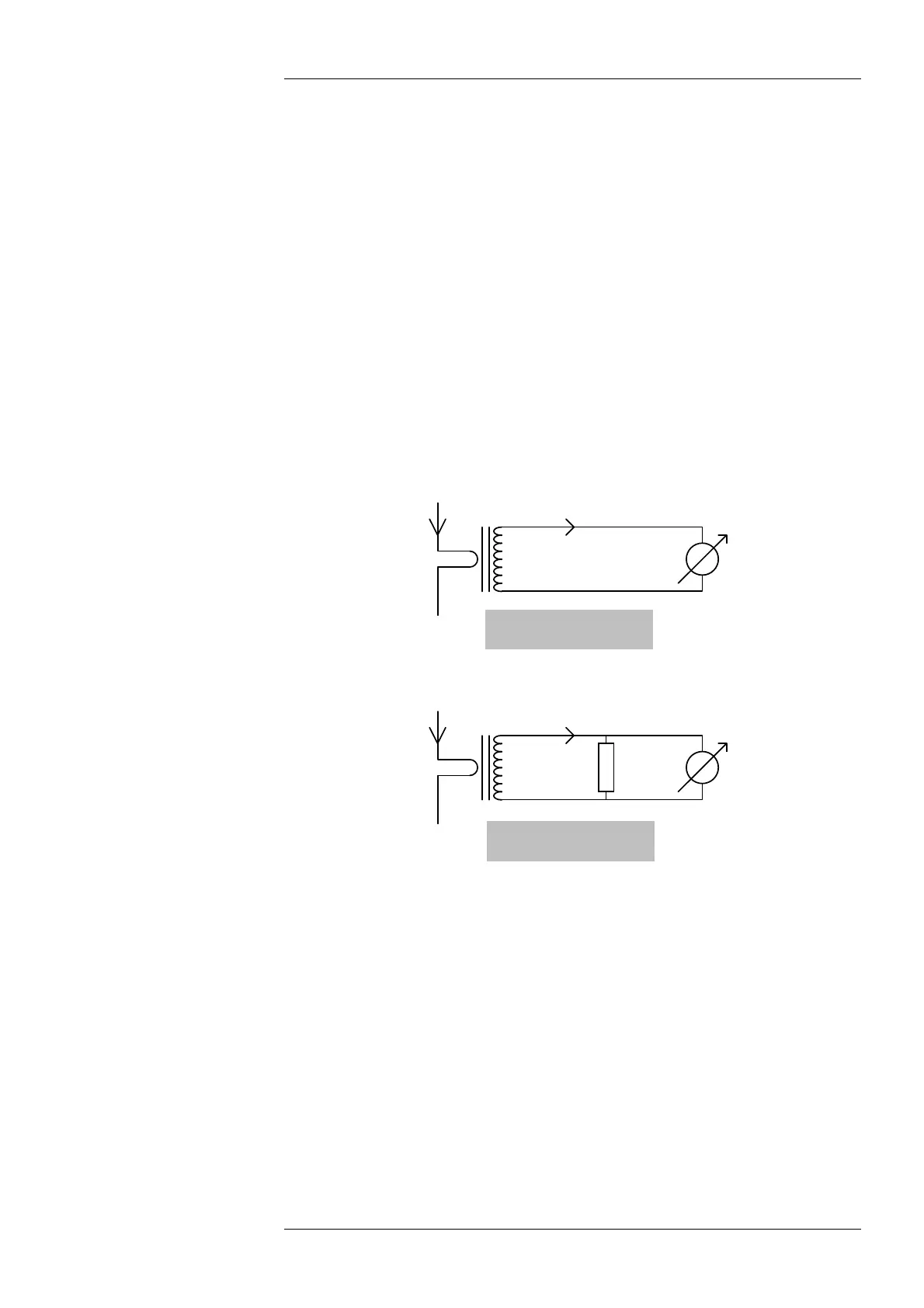

El diagrama del circuito equivalente para la medición de la pinza
amperimétrica es:
Im
Is
I
Clamp
current transformer
Im
R
L
Is
U
Clamp
sformercurrent tran
b
a)
N1
N1
N2
N2
Los símbolos sobre los diagramas del circuito significan lo siguiente:
Im Corriente medida (AC), corriente del primario
Is Corriente medida, corriente del secundario en el transformador de
corriente
N1 Número de bucles del primario – normalmente N1=1 para pinzas
amperimétricas
N2 Número de bucles (espiras) en el secundario (1000 para todos los
tipos)
I Amperímetro
R
L
Resistencia de la medición
U Voltímetro
El transformador de la pinza amperimétrica debe disponer siempre de una
carga de baja impedancia sobre su secundario. Esta carga se realiza con
un amperímetro (para sensores de corriente con salida amperimétricas). La
Transformador de la
Transformador de la
