MGE UPS SYSTEMS
Pulsar ESV 8+/11+/14+/22+ EB 22/EB 22XLA : 86-153277-00
23
Nota 1 :
Après raccordement, quelle que soit la posi-
tion du bouton "marche-arrêt" 3 "",
la batterie se recharge automatiquement.
Nota 2 :
Pulsar doit rester sous tension au moins 8
h pour que la batterie dispose de son
autonomie maximale.
Nota 3 :
La section du cordon d'alimentation 5
doit être compatible avec la puissance nomi-
nale de Pulsar.
Pulsar ESV+ : 120V - 10A.
mise en service
mise en place
■ respecter les consignes de sécurité
indiquées dans la préface.
contrôles préliminaires
■ vérifier que le bouton 3 " ", à
l'avant de Pulsar, est en position relâchée ;
■ vérifier que les indications portées sur la
plaque d'identification 10 correspon-
dent à votre réseau électrique d'alimentation
et à
la consommation électrique réelle de
votre configuration informatique.

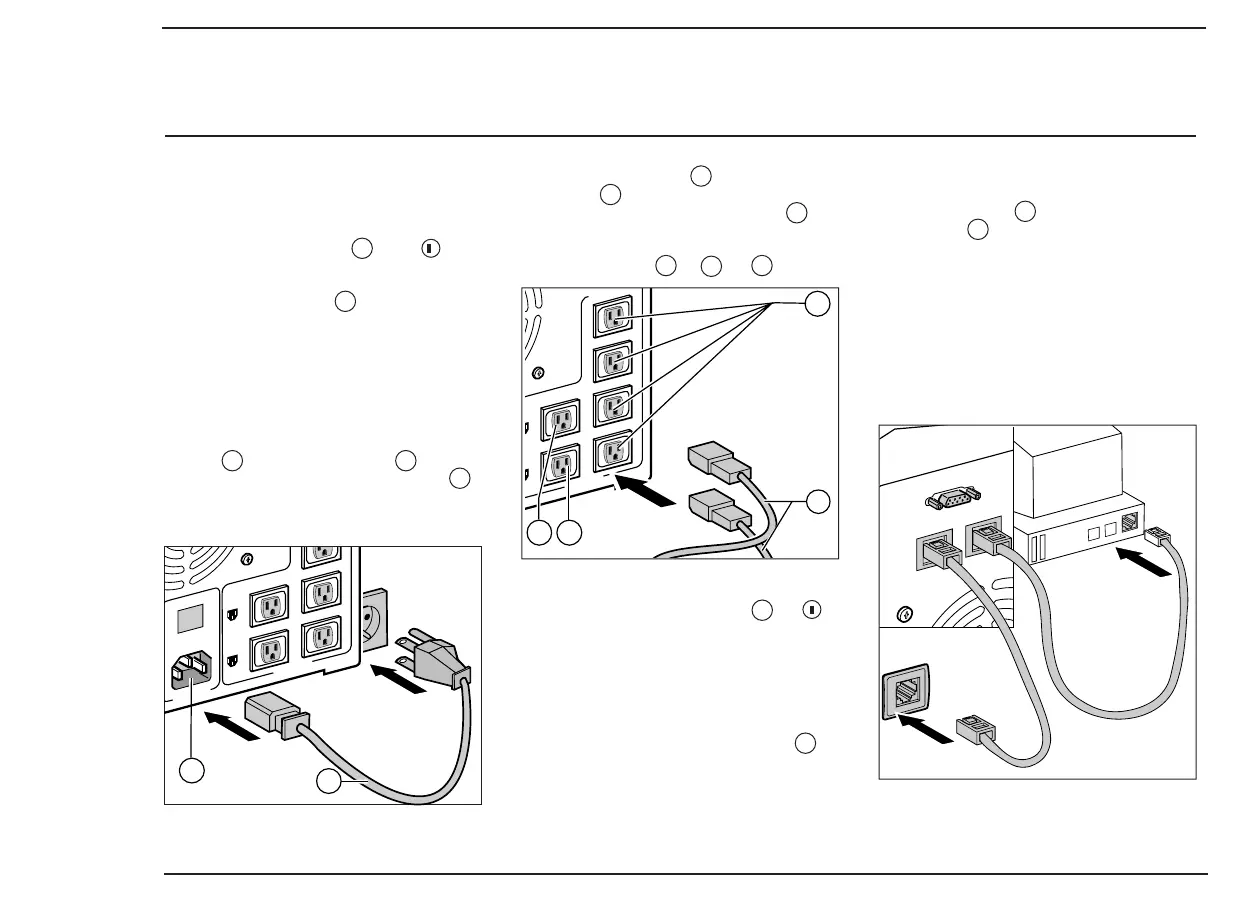

raccordements
■ liaison électrique :
■■ Pulsar ESV 22+ uniquement : brancher le
cordon 19 dans le connecteur 16 de
Pulsar ESV 22+ et dans le connecteur 17
de Pulsar EB 22,
■■ débrancher le cordon d'alimentation de
votre ordinateur. Ce cordon va maintenant
être utilisé pour alimenter Pulsar.
Connecter ce cordon 5 sur la prise
d'entrée 4 , puis sur la prise murale,
■■ utiliser les cordons de type CEE 8
fournis avec Pulsar pour raccorder vos sys-
tèmes informatiques sur Pulsar dans les
prises utilisation 7 ,
7a et 7b .
■ liaison série :
Si vous souhaitez utiliser les fonctions du
CD-ROM fourni avec votre Pulsar, rac-
cordez le cordon 14 sur le port de com-
munication 9 . Connectez l'autre
extrémité à un port série d'un système infor-
matique.
■ protection réseau informatique :
Si vous souhaitez utiliser les fonctions de fil-
trage de ligne réseau (Ethernet par exem-
ple), procurez-vous un câble de type RJ45.
Raccordez la sortie "IN" au réseau.
Raccordez à l'aide d'un autre câble la sortie
"OUT" au système informatique protégé.
