MGE UPS Systems 11+ - Communication

MGE UPS SYSTEMS
Pulsar ESV 8+/11+/14+/22+ EB 22/EB 22XLA : 86-153277-00
25
communication

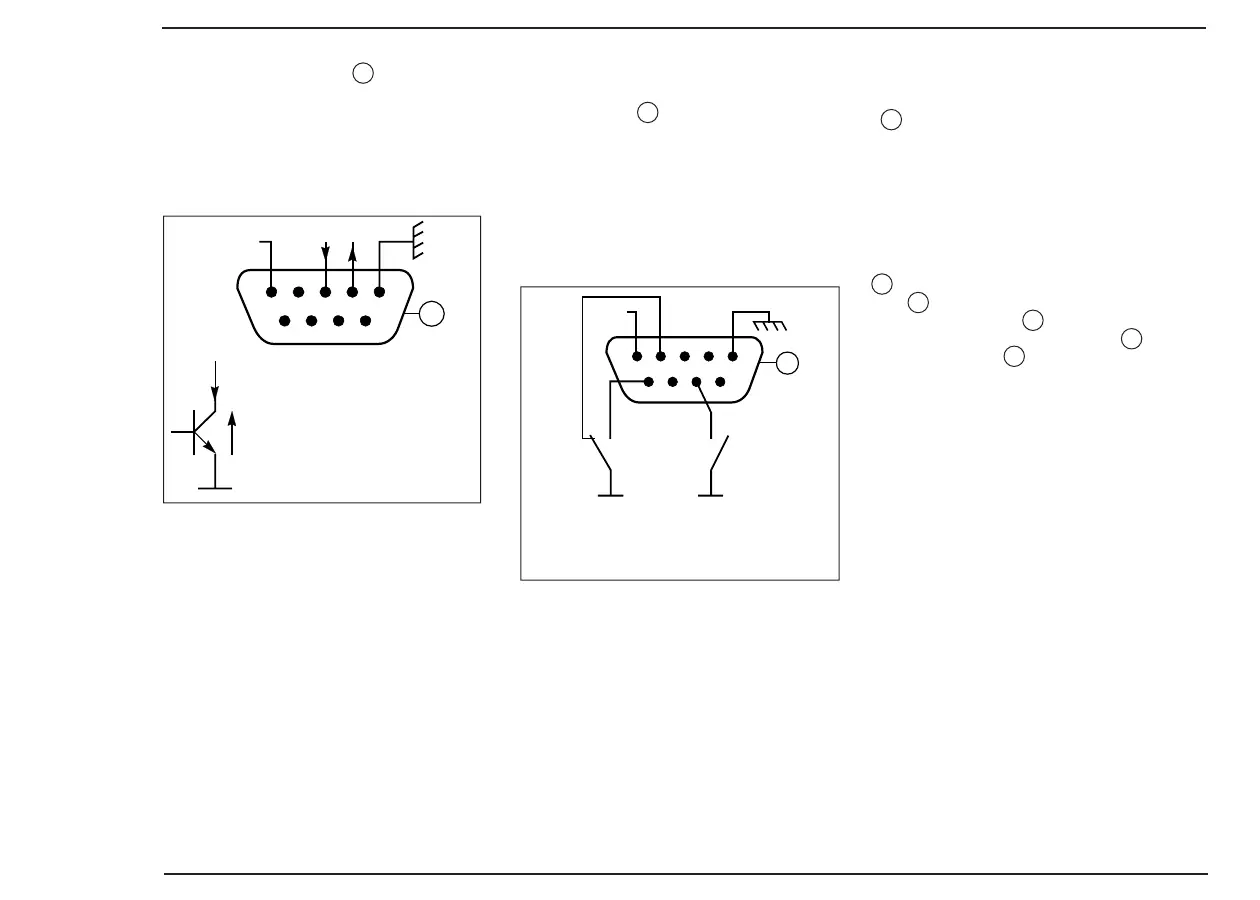

Le port de communication 9 , à l'arrière de
Pulsar, délivre sous forme de liaison série
RS232, des informations supportées par le
protocole de communication exclusif
MGE UPS SYSTEMS.
Les applications
fournies sur le CD-ROM Solution-Pac per-
mettent l'exploitation des données
disponibles par ce protocole.
9b
5432
1
9876
0V
V
I
RD TD
1 - masse
2 - TD
3 - RD
5 - commun
Le logiciel ESV Driver (inclus sur le CD-
ROM : EMB/ESVPLUS/CONFIG) vous per-
met de modifier les paramètres par défaut
de Pulsar :
■ fréquence du test batterie
(défaut : toutes les semaines) ;
■ tension nominale de sortie
(défaut : 120 Volts) ;
■ seuils de basculement haut/bas
(défaut : 138/92 Volts) ;
■ seuils d'activation Fader/Booster
(défaut : 102/128 Volts) ;
■ conditions marche/arrêt :
■■ redémarrage auto,
■■ redémarrage forcé,
■■ économie d'énergie,
■■ démarrage à froid.
option 1
■ carte d'informations d'états : le port de
communication 15 , après installation de la
carte à l'arrière de Pulsar, délivre sur un
connecteur femelle SUB-D 9 broches des
informations d'état dont le brochage est :
1 - masse,
4 - fonctionnement normal,
5 - commun,
7 - préalarme fin d'autonomie batterie,
9 - fonctionnement sur batterie.
15
n.o.
n.f.
n.o.
54321
9876
0V
0V 0V
Pouvoir de coupure des relais :
Vmax = 25V DC, Imax = 10 mA
n.o. :normalement ouvert
n.f. : normalement fermé
option 2
■ carte SNMP : le port de communication
15 , après installation de la carte à l'arrière
de Pulsar, délivre sur un connecteur RJ45
ou BNC, des informations supportées par le
protocole SNMP.
option 3
■ module d'extension batterie
Pulsar EB 22XLA (pour Pulsar ESV 22+) :
Arrêter Pulsar ESV 22+ (appui sur bouton
3 ), le déconnecter de la prise murale (cor-
don 5 ).
Brancher le cordon 19 (fourni avec Pulsar
EB 22XLA) dans les connecteurs 18 de
Pulsar EB 22 et 17 de Pulsar EB 22XLA.
Il est possible de connecter jusqu'à 7
Pulsar EB 22XLA.
Contacter votre revendeur pour de plus
amples informations.
