MGE UPS Systems Evolution 1150 - Panneaux Arrière; Panneau de Commande

FRANÇAIS
1 — 2
86-81700-00 A01

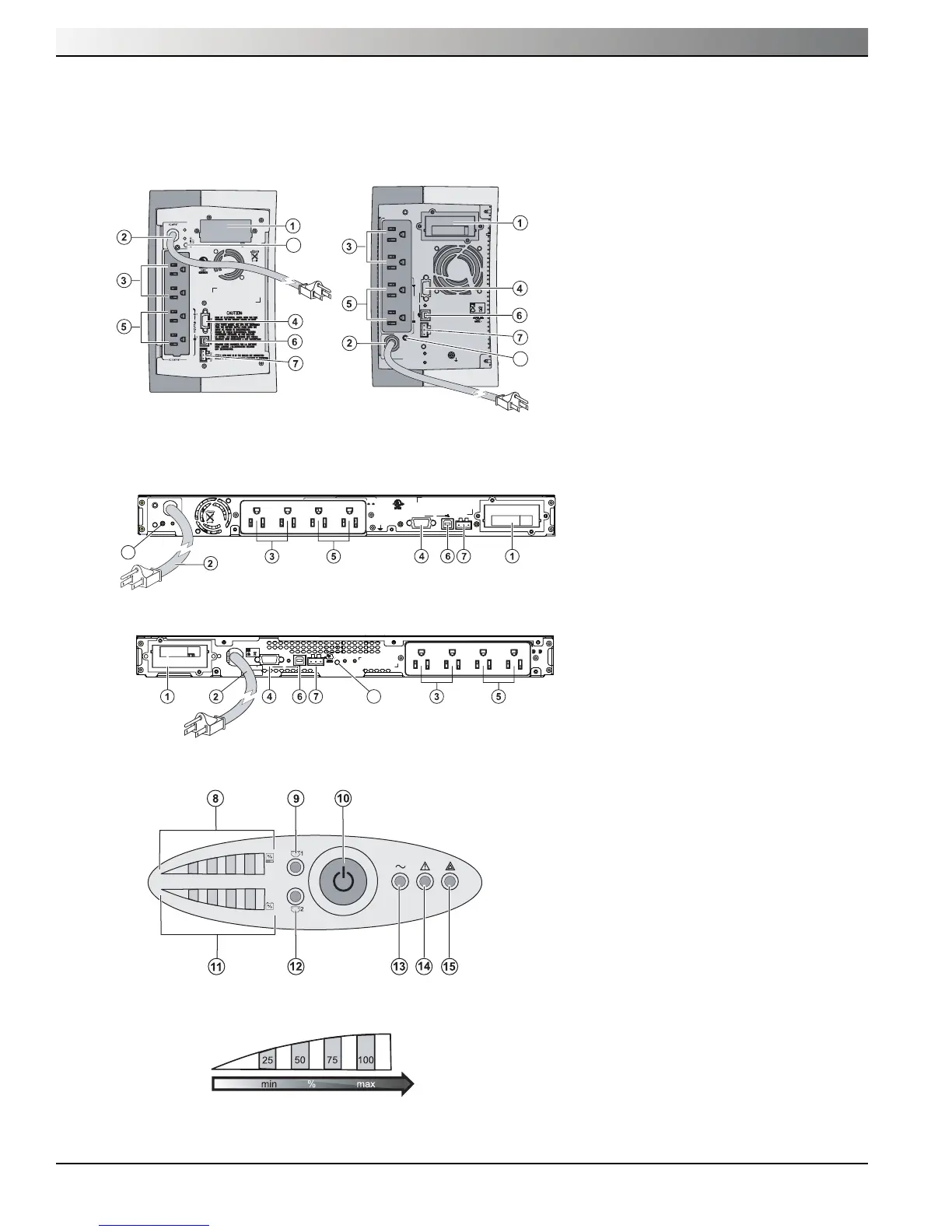

1.2 Panneaux arrière
Evolution 650/850/1150/1550
Evolution 650/850/1150/1550 rack
Evolution 650/850/1150 rack
Evolution 1550 rack
1.3 Panneau de commande
Graphiques à barres (8) et (11)
(8) Graphique à barres indiquant le niveau de puissance
utilisé en sortie
(9) Prise programmable 1 alimentée
(10) Bouton Marche /Arrêt de l’UPS et des prises
(11) Graphique à barres indiquant le niveau de charge de
la batterie
(12) Prise programmable 2 alimentée
(13) Voyant de charge protégée
(14) Voyant de fonctionnement dégradé
(15) Voyant de charge non protégée
RS232
RPO ROO
36Vdc, 9Ah
Pb
Volt 120V~1OAC Input
W/VA 1100W/1440VA
Volt 100/120/127V~1O
Amps 12A MAX
Hertz 50/60 Hz
Hertz 50/60 Hz
AC Output
AC INPUT
12
Programmabl e
AC OUTPUT
SITE WIRING
FAULT
U.S. PAT. No. 6,094,363
55K6
U.P.S.
R
or
I max 12A
Amps 12.96/12/11.34A
a
AC INPUT
RS232
Site wiring fault
AC OUTPUT
Programmable
2
1
Pb
55K6
(E87247)
RPO ROO
or
a
(1) Emplacement pour carte de communication
optionnelle
(2) Cordon d’alimentation fixe de 1,83 m (6 pi) à
prise 5-15P, 15 A
(3) 2 prises NEMA 5-15R pour le branchement
d’équipements
(4) Port de communication RS232
(5) 2 prises NEMA 5-15R programmables
(6) Port de communication USB
(7) Connecteur RPO/ROO pour le raccordement
d’une commande Marche/Arrêt ou Arrét à
distance
(a) Voyant indiquant un problème de filage et
bouton de réinitialisation
55K6
55K6
U.P.S.
U.P.S.
R
AC OUTPUT
AC OUTPUT
I max 12A
I max 12A
AC INPUT
AC INPUT
FAULT
FAULT
SITE WIRING
SITE WIRING
U.S. PAT. NO. 6,094,363
U.S. PAT. NO. 6,094,363
36Vdc, 9Ah
36Vdc, 9Ah
Pb
Pb
2
1
Programmable
Programmable
or
or
RS232
RS232
ROO RPO
ROO RPO
a
a
Evolution
Présentation
