La plage de proportionnalité et le vers sont librement programmables (ConS. et S.Max).
L'hystérésis est fixe (5mV) dans l'intervalle de dosage. Cette hystérésis permet d'éviter les dosages indésirables lors de
l'utilisation de sondes instables.
ConS. = Consigne, valeur de la mesure que vous souhaitez avoir sur le système
S.Max = Seuil Maximum, valeur de la mesure qui définit la plage de proportionnalité ainsi que la direction du dosage.
Lorsque la mesure atteint le seuil maximum, le débit de la pompe est maximal.
Deb.Max =% Maximum Débit de Dosage
Ret.On = secondes attendues avant le dosage lorsque le point de consigne est dépassé.
ATTENTION: choisissez pour ConS. une valeur différente de S.Max.

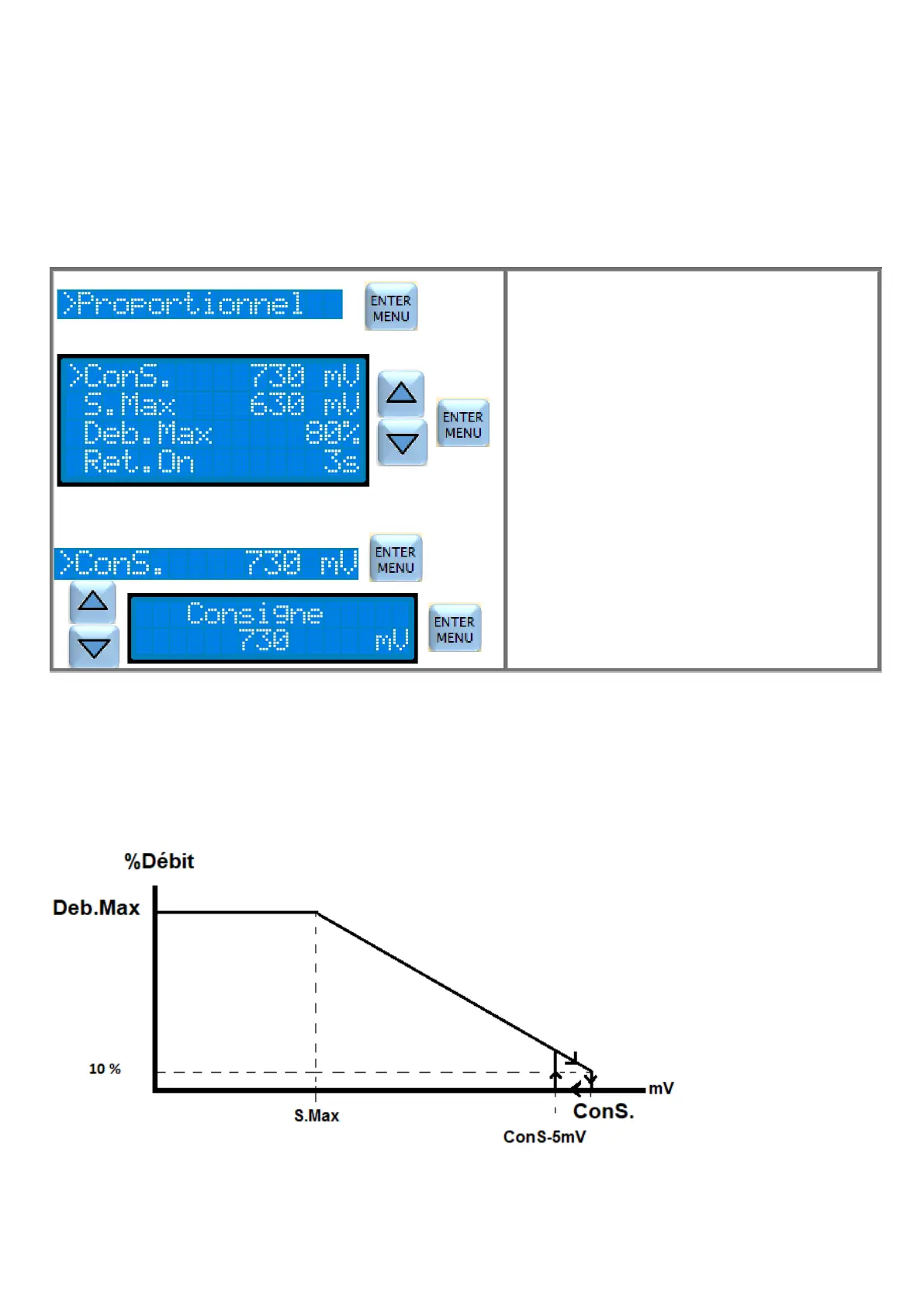

EXEMPLE DE MODIFICATION DE LA CONSIGNE:
Dans le menu Dosage, sélectionnez "Proportionnel"
avec le curseur et appuyez sur ENTER.
Sur la figure ci-contre, les paramètres d'usine sont
visibles.
Positionnez le curseur sur l'élément à modifier.
Appuyez sur ENTER pour accéder au changement.
Utilisez les touches ▼ ▲ pour sélectionner la valeur
souhaitée et appuyez sur la touche ENTER à chaque
fois pour confirmer le changement.
Appuyez sur la touche ESC pendant 3 secondes pour
quitter la programmation
Avec les réglages d'usine, il a été décidé de doser le chlore:
Avec une mesure égale ou supérieure à 730mV, la pompe ne dose pas
Avec mesure égale ou inférieure à 630mV. la pompe dose à 80% de le débit maximale.
Avec une mesure comprise entre 630mV et 730mV, la pompe dose proportionnellement à la distance de mesure depuis
le point de consigne.
exemple:
-mesure = 670mV, la pompe dosera à 52%
-mesure = 690mV la pompe dosera à 38%Con le regolazioni di fabbrica si è deciso di dosare Cloro:
DOSAGE ON-OFF
Dosage constant qui s'active lorsque la mesure s'éloigne de la valeur souhaitée.
Set Off = valeur de la mesure qui provoque l'arrêt du dosage
Set On = valeur de la mesure qui provoque le début du dosage.
