29
Precauciones
de seguridad
Requisitos de
instalación
Instrucciones
de instalación

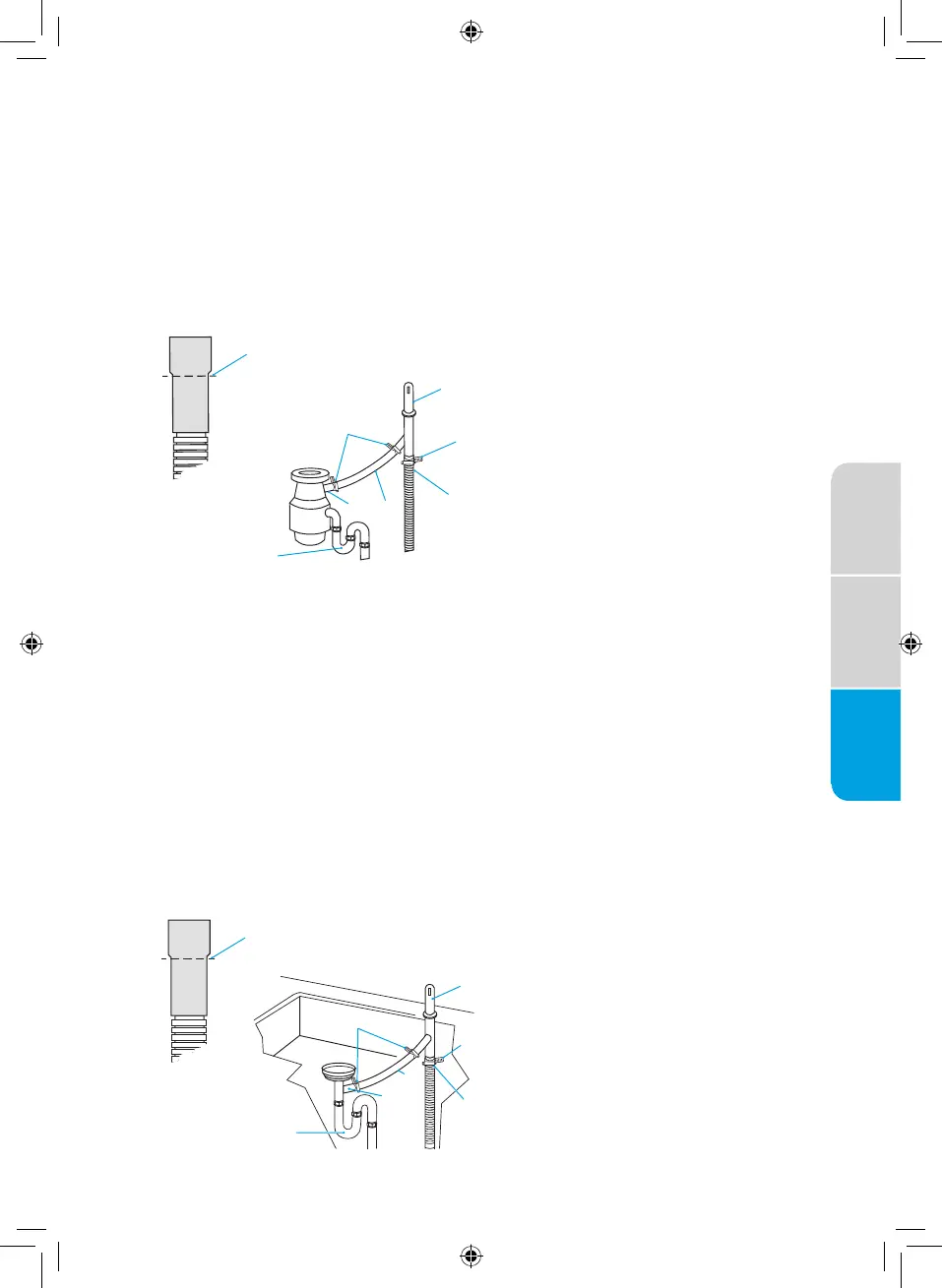

3. Con una abrazadera de tornillo*, fije la manguera de desagüe al
entrehierro. Corte el extremo de goma de la manguera, según sea
necesario.
4. Utilice un conector de manguera de goma* con una abrazadera tipo
tornillo* para conectar el entrehierro a la entrada del triturador de
basura.
NOTA: Esta conexión debe estar situada antes del sifón de desagüe y
al menos a 20" (50.8 cm) por encima del suelo donde se instalará el
lavavajillas.
A
B
F
C
D
E
G
H
A)
Manguera de drenaje - Corte
aquí si es necesario
B)
Abrazaderas de tornillo
C)
Entrehierro
D)
Abrazadera de tornillo
E)
Manguera de desagüe
F)
Conector de manguera de
goma
G)
Entrada del triturador de
basura
H)
Trampa de drenaje
*Piezas disponibles en la tienda local de suministros de fontanería.
Opción 2 - (Sin triturador de basura - Con entrehierro):
IMPORTANTE: Si necesita cortar la manguera de desagüe para
ajustarla al diámetro de la conexión, corte solo el extremo de goma
de la manguera, como se muestra anteriormente en esta sección (no
corte la sección estriada).
1. Sujete la manguera de desagüe al entrehierro con una abrazadera
grande tipo tornillo. Corte el extremo de goma de la manguera de
desagüe, según sea necesario.
2. Utilice un conector de manguera de goma* con abrazaderas de
resorte o de tornillo* para conectar el entrehierro a la entrada del
triturador de basura.
NOTA: Esta conexión debe estar situada antes del sifón de desagüe y
al menos a 20" (50.8 cm) por encima del suelo donde se instalará el
lavavajillas.
A
B
F
C
D
E
G
H
A)
Manguera de drenaje - Corte
aquí si es necesario
B)
Abrazaderas de tornillo
C)
Entrehierro
D)
Abrazadera de tornillo
E)
Manguera de desagüe
F)
Conector de manguera de
goma
G)
T de desechos
H)
Trampa de drenaje
*Piezas disponibles en la tienda local de suministros de fontanería.
