• POUR TUYAU TRESSE (SANS COUDE PRE-ATTACHE)
o Visser à la main l'écrou de compression fileté de 3/8" sur le
coude en veillant à ne pas croiser le filetage du raccord

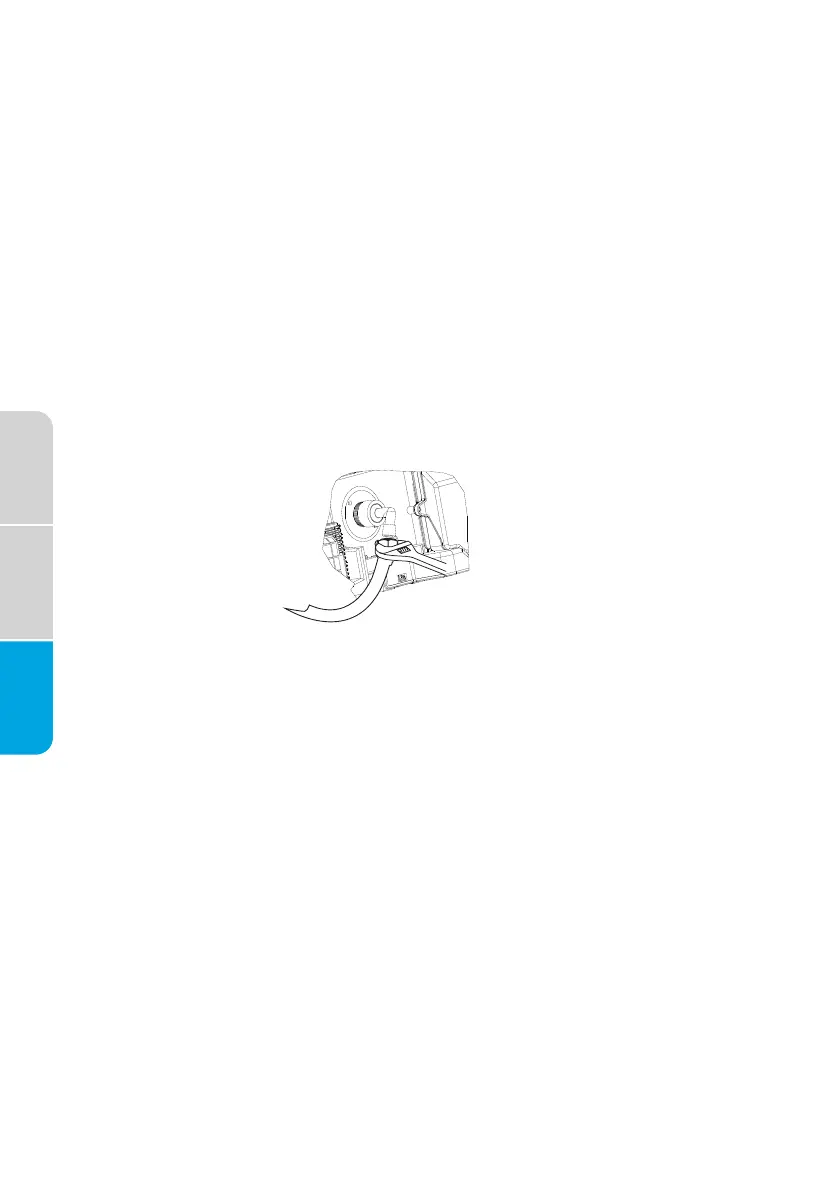

o Terminer de serrer le coude à l’aide d’une clé jusqu'à ce qu'il
soit bien serré (NE PAS TROP SERRER).
2. Faire passer la conduite d'alimentation en eau dans le canal situé sur le
côté gauche de la base. Vérifier que le lave-vaisselle ne repose pas su
et/ou ne pince pas la conduite d'alimentation.
3. Fixer le raccord 3/4" du coude au lave-vaisselle et le serrer à la main
jusqu'à ce qu'il soit bien ajusté pour éviter tout filetage croisé. Utiliser
une paire de pinces pour vérifier le serrage. (NE PAS TROP SERRER
4. Placer une serviette en papier sous le coude, ouvrir ensuite
l'alimentation en eau pour vérifier l'absence de fuites
1. Raccorder le tuyau d’évacuation au té d’évacuation ou au broyeur de
déchets en utilisant l'une des méthodes suivantes.
• Option 1 – Broyeur de déchets - Avec Lame d’air
• Option 2 – Pas de broyeur de déchets - Avec Lame d’air
• Option 3 – Broyeur de déchets – Sans Lame d’air *
• Option 4 – Pas de broyeur de déchets - Sans Lame d’air *
*une lame d’air est recommandée
IMPORTANT :
• Utiliser toujours un nouveau tuyau d’évacuation lorsque vous installez un
nouveau lave-vaisselle.
• La longueur totale du tuyau d’évacuation ne doit pas dépasser 10 ft
(3,05 m), pour un bon fonctionnement de l’évacuation.
• Pour minimiser le bruit causé par les vibrations lors de l'utilisation du
lave-vaisselle, acheminer le tuyau d’évacuation de manière à éviter tout
contact avec le sol et le bord de l’orifice de l'armoire par lequel passe l
tuyau.
RACCORDEMENT AU SYSTEME D’EVACUATION
DOMESTIQUE
26
