1"
¾"
ˆ"
1”
(2,5 cm)
3
/4
(1,9 cm)
5
/8
(1,6 cm)

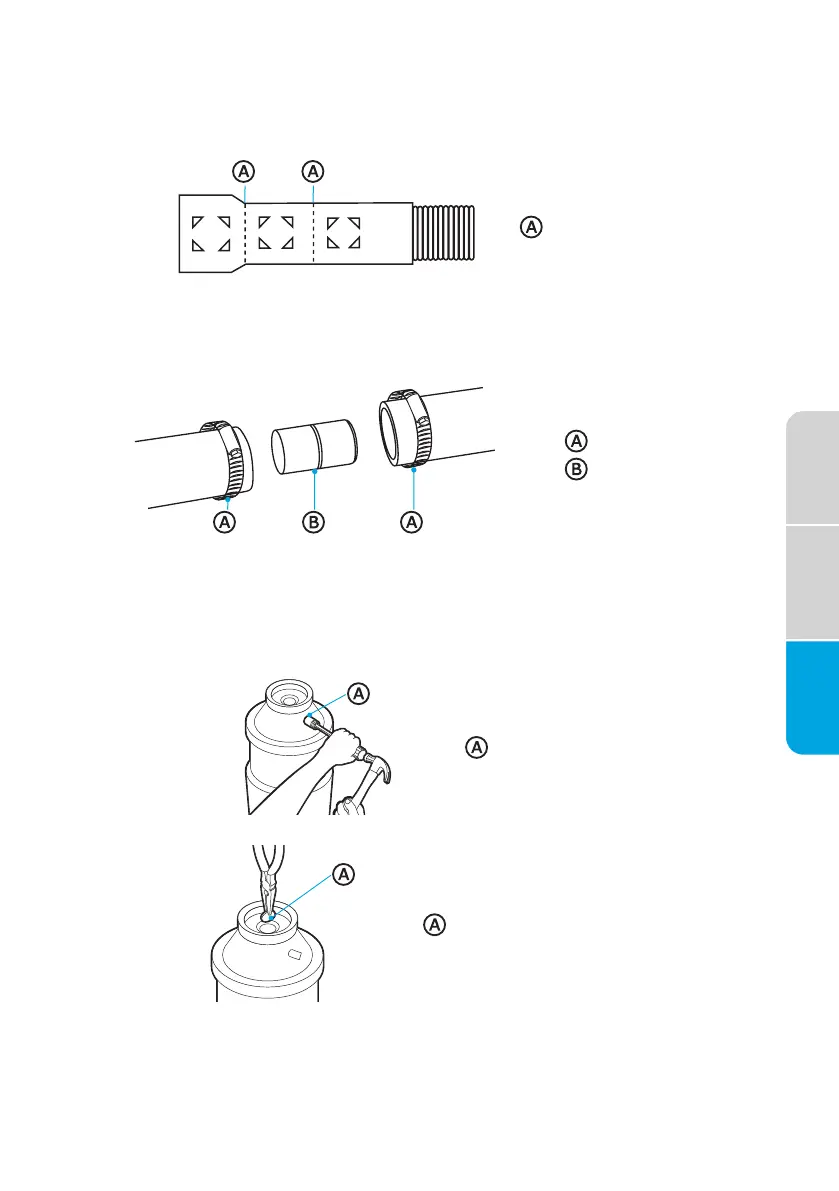

Lignes de coupe
Collier de serrage
Coupleur
Option 1 – (Broyeur de déchets - Avec Lame d’air) :
Entrée d'évacuation
2. L'extrémité moulée du tuyau de vidange s'adapte aux raccords de ˆ"
(1,6 cm), ¾" (1,9 cm) ou 1" (2,5 cm) de diamètre sur une lame d’air, un té
d'évacuation ou un broyeur. Couper sur la ligne marquée selon les
besoins de votre installation.
3. Fixer le tuyau d’évacuation à la lame d’air, au té d’évacuation ou au
broyeur de déchets à l'aide de colliers.
2. Retirer le bouchon d’évacuation.
3. A l'aide d'un collier de serrage à vis*, fixer le tuyau d’évacuation à l
lame d’air. Couper l'extrémité en caoutchouc du tuyau, si nécessaire.
1. Retirer le bouchon de vidange amovible de l'entrée du broyeur. À l'aide
d'un tournevis et d'un marteau, taper fermement sur le bouchon. Le
bouchon se séparera et tombera dans le broyeur.
REMARQUE : Utiliser un tuyau de ˆ" ou ˇ" de diamètre intérieur et un
coupleur pour connecter les deux extrémités du tuyau. Fixer la
connexion à l’aide de colliers de serrage si une extension est nécessaire.
IMPORTANT : S’il faut couper le tuyau d’évacuation pour l'adapter au
diamètre du raccord, couper uniquement l'extrémité en caoutchouc du
tuyau, comme indiqué plus haut dans cette section (ne pas couper la
partie striée).
Bouchon de Vidange de
l'Evacuation
27
Précautions de
sécurité
Exigences
d'installation
Instructions
d’installation
