*Pièces disponibles dans les magasins de plomberie locaux.
Option 2 – (Pas de broyeur de déchets - Avec Lame d’air) :
* Pièces disponibles dans les magasins de plomberie locaux.
4. Utiliser un raccord de tuyau en caoutchouc* avec un collier de serrage
à vis* pour connecter la lame d’air à l'entrée du broyeur de déchets.
REMARQUE : Ce raccord doit être situé avant le siphon et à au moins 20"
(50,8 cm) au-dessus du sol où le lave-vaisselle sera installé.
IMPORTANT : S’il faut couper le tuyau d’évacuation pour l'adapter au
diamètre du raccord, couper uniquement l'extrémité en caoutchouc du
tuyau, comme indiqué plus haut dans cette section (ne pas couper la
partie striée).

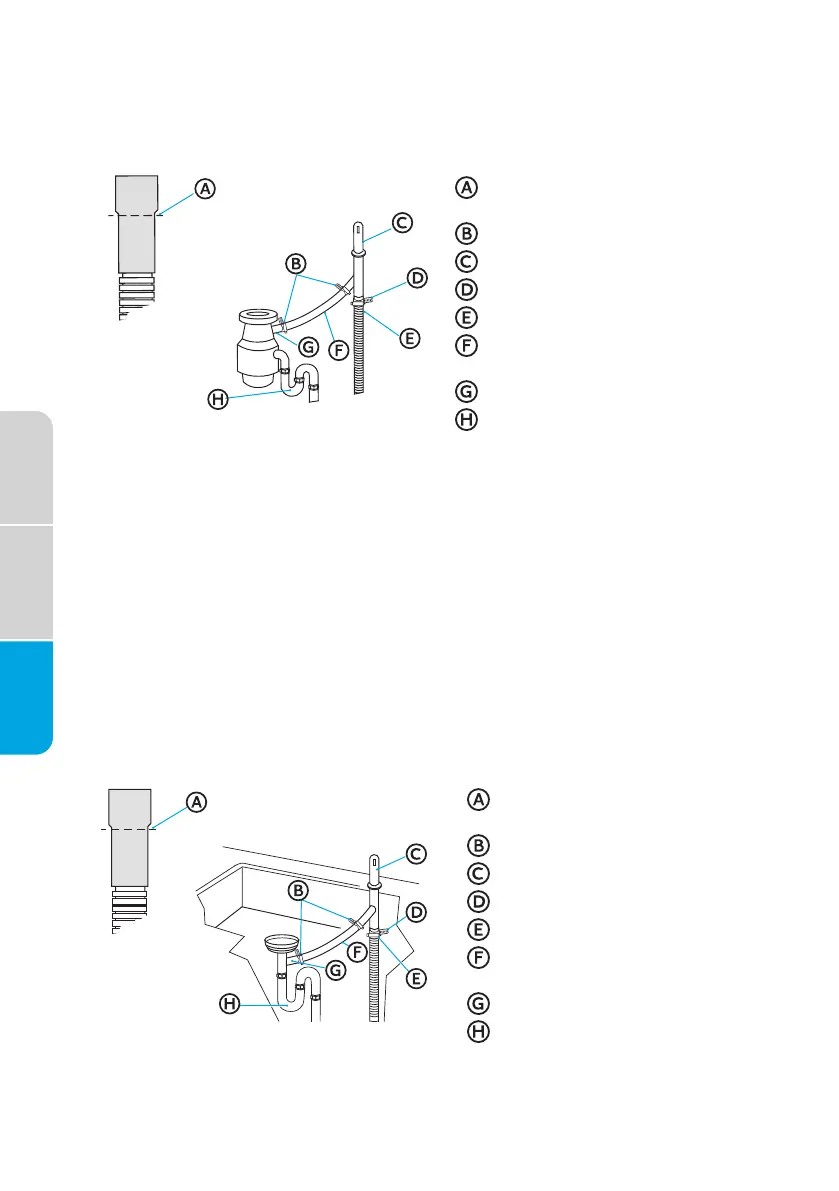

Tuyau d’évacuation – Couper
ici si Nécessaire
Colliers de Serrage à Vis
Lame d’Air
Collier de Serrage à Vis
Tuyau d'Evacuation
Connecteur de Tuyau en
Caoutchouc
Entrée du Broyeur de Déchets
Purgeur d'Eau
Tuyau d’évacuation – Couper
ici si Nécessaire
Colliers de Serrage à Vis
Lame d’Air
Collier de Serrage à Vis
Tuyau d'Evacuation
Connecteur de Tuyau en
Caoutchouc
Entrée du Broyeur de Déchets
Purgeur d'Eau
1. Fixer le tuyau d’évacuation à la lame d’air à l’aide d’un gros collier de
serrage à vis. Couper l'extrémité en caoutchouc du tuyau d’évacuation,
si nécessaire.
2. Utiliser un raccord de tuyau en caoutchouc* avec des colliers de
serrage à ressort ou à vis* pour raccorder la lame d’air à l'entrée du
broyeur de déchets.
REMARQUE : Ce raccord doit être situé avant le siphon et à au moins
20" (50,8 cm) au-dessus du sol où le lave-vaisselle sera installé.
28
