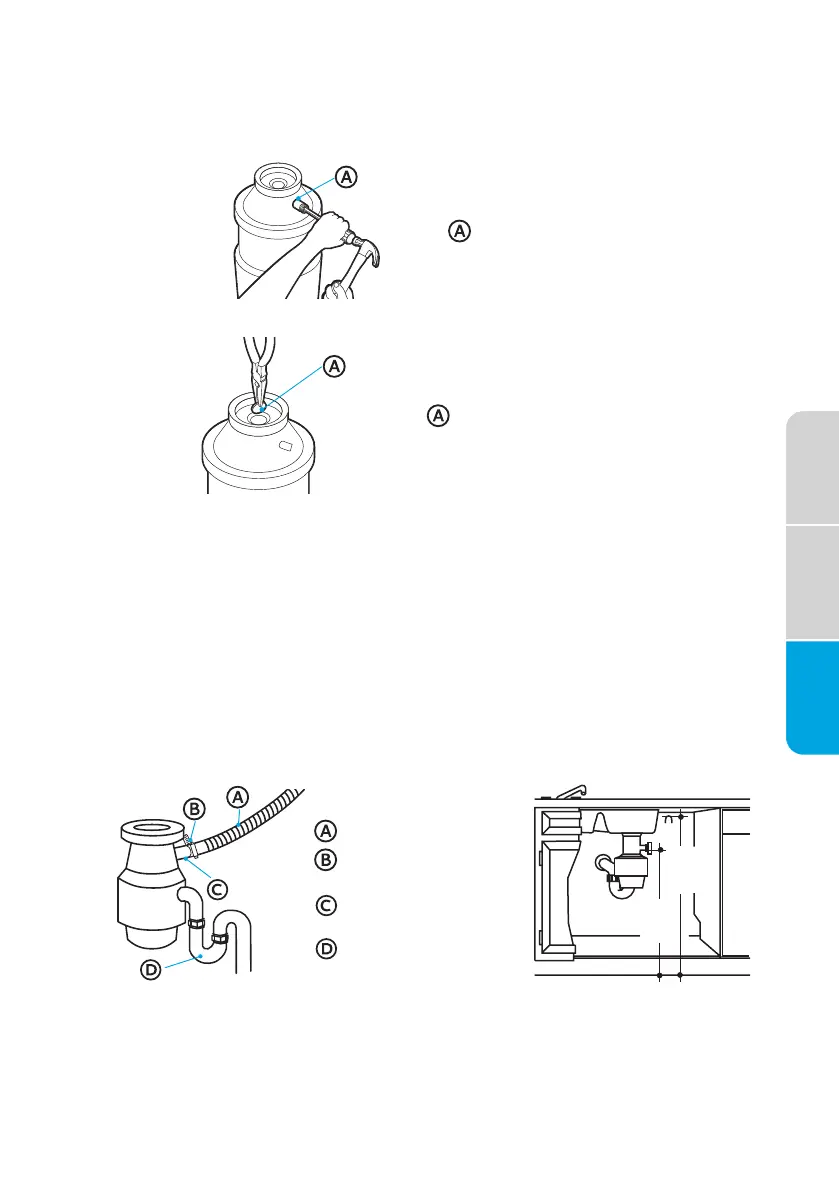

Option 3 – (Broyeur de déchets – Pas de Lame d’Air) :
Entrée d'évacuation
REMARQUES :
Tuyau d'évacuation
32"
Min.
18"
Min.
* Pièces disponibles dans les magasins de plomberie locaux.
1. Retirer le bouchon d’évacuation amovible de l'entrée du broyeur. À
l'aide d'un tournevis et d'un marteau, taper fermement sur le bouchon.
Le bouchon se séparera et tombera dans le broyeur.
2. Retirer le bouchon d’évacuation du broyeur.
• Ce raccord doit être situé avant le siphon et à au moins 20" (50,8 cm)
au-dessus du sol où le lave-vaisselle sera installé.
• Il est recommandé d'enrouler le tuyau d’évacuation et de le fixer
solidement au-dessous du comptoir à une hauteur minimale de 32" (81,3
cm).
3. A l'aide d'un collier de serrage à vis*, fixer le tuyau d’évacuation
l'entrée du broyeur de déchets.
IMPORTANT : S’il faut couper le tuyau d’évacuation pour l'adapter au
diamètre du raccord, couper uniquement l'extrémité en caoutchouc du
tuyau, comme indiqué plus haut dans cette section (ne pas couper la
partie striée).
Bouchon de Vidange de
l'Evacuation
Collier de
Serrage à Vis
Entrée du Broyeur
de Déchets
Purgeur d'eau
