RACCORDEMENT A L'EAU
CONNEXION ELECTRIQUE
Raccordement Electrique du Lave-vaisselle
1. Vérifier que la conduite d'eau arrive jusqu'à l'avant, côté gauche de
l'ouverture où le raccordement d'eau sera effectué, comme indiqué sur le
schéma suivant.
1. Vérifier que le câble à fil direct dépasse d'au moins 6" de l'avant, côté dro
de l'ouverture, et qu'il est acheminé comme indiqué.
Si la conduite d'eau et le câble de fil direct sont su˙samment éloignés pour
être facilement raccordés au lave-vaisselle, passer à la section suivante
"Installation des Supports de Montage".
Si la conduite d'eau et le câble de fil direct ne sont PAS assez éloignés, suivre
les instructions de la section "Lorsqu'il n'y a Pas de Raccordement Existant".
Précautions de
sécurité
Exigences
d'installation
Instructions
d’installation

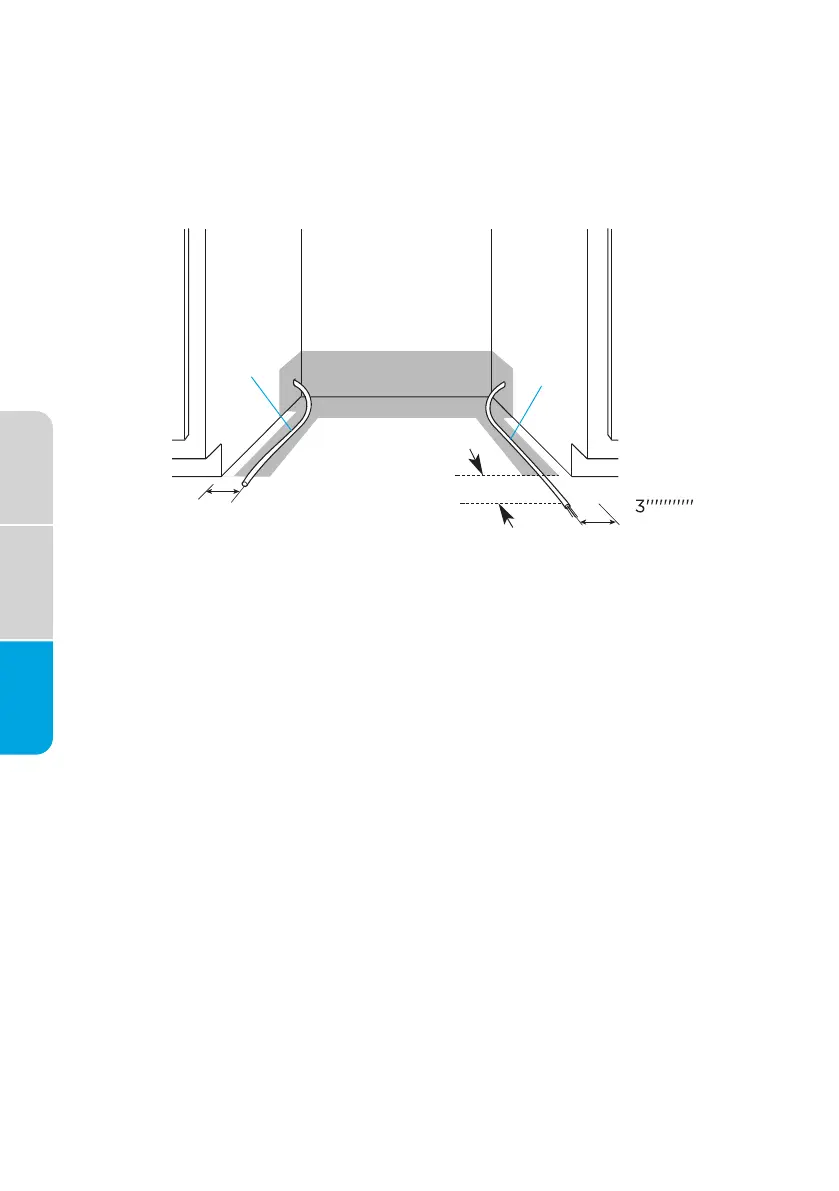

Etape 5. VERIFIER LES RACCORDEMENTS EXISTANTS
conduite
d’eau
fil
direct
3" à 4˛"
(7,6 cm à 10,8 cm)
3" à 4¾"
(7,6 cm à 12,1 cm)
6" (15,2 cm)
