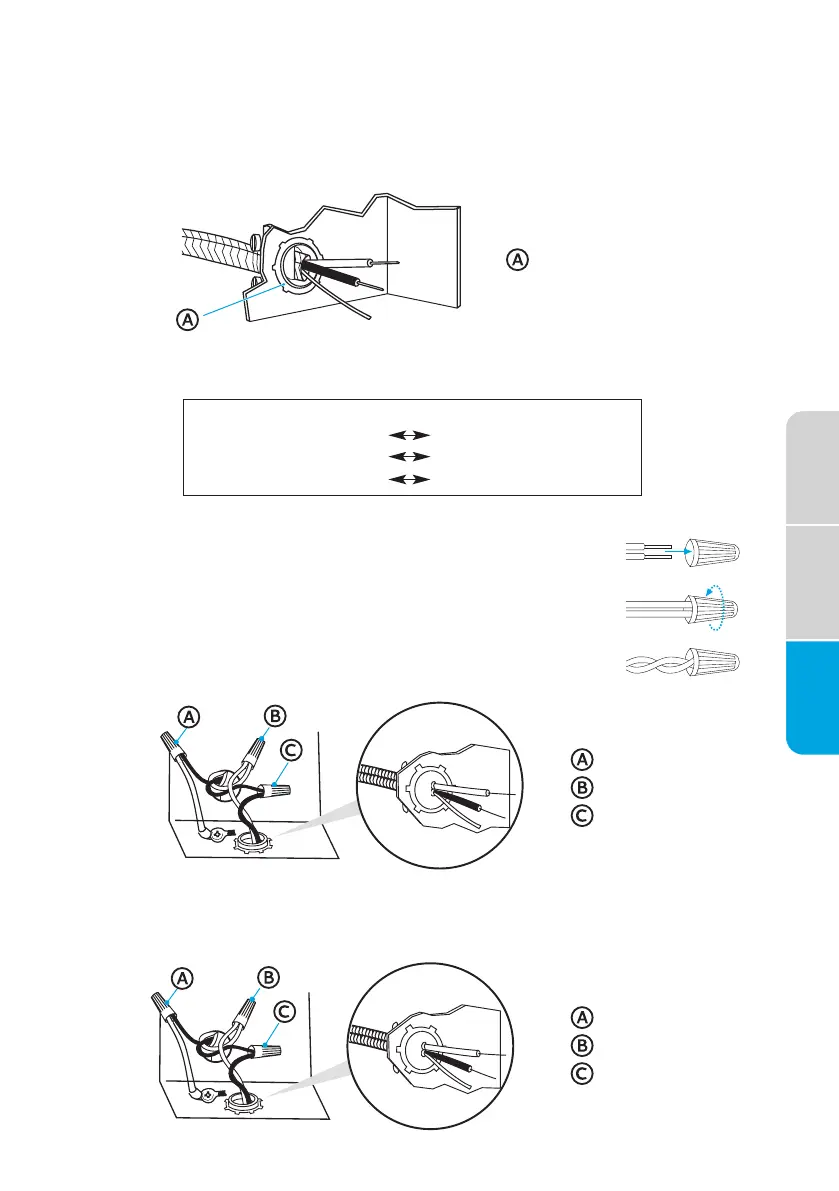

Décharge de Traction
Câble du boîtier de raccordement :
Blanc
Noir
Connecteur de mise à la terre
Câble d’alimentation :
Blanc
Noir
Câble de mise à la terre
REMARQUES :
3. Installer une décharge de traction homologuée UL/CSA.
4. Faire passer le câble à fil direct dans le canal situé sur le côté droit de l
base du lave-vaisselle. Veiller à ce que le lave-vaisselle ne repose pas
sur et/ou ne pince pas le câble.
5. Tirer le fil direct à travers la décharge de traction du boîtier de
raccordement.
6. Connecter les fils comme suit en utilisant des écrous de fil homologu
UL de taille appropriée pour connecter le fil direct au fil
lave-vaisselle de calibre 16.
7. Serrer les vis de décharge de traction pour fixer le cordon
8. Réinstaller le couvercle du boîtier de raccordement avec les écrous de
fil à l'intérieur du boîtier de raccordement.
9. Vérifier que les fils ne sont pas pincés par le couvercl
• Utiliser des écrous de câble homologués UL de taille
appropriée pour connecter votre câblage domestique
au câblage du lave-vaisselle de calibre 16.
• Insérer les extrémités du fil dans le connecteur à
torsion. Ne pas tordre au préalable le câble nu.
• Connecteur torsadé.
• Tirer doucement sur les fils pour vous assurer que les
deux fils sont bien fixé
Terre
Blanc
Noir
Terre
Blanc
Noir
23
Précautions de
sécurité
Exigences
d'installation
Instructions
d’installation
