Fonctionnement
Système pneumatique
Compresseur
Le système pneumatique est composé d’un compresseur d’1/3 ch, d’un réservoir d’air de 2 litres et d’un
régulateur. Il alimente en air les pièces à main, les seringues air/eau et un sectionneur à l’arrière du
chariot. Le cycle du compresseur est compris entre 482 et 690 kPa (70 et 100 PSI). Le régulateur est
réglé en usine sur 448 kPa (65 PSI).
Sectionneur d’air
Le sectionneur d’air comporte une bague rouge. Vous pouvez fixer au chariot des accessoires qui
utiliseront l’air s’y trouvant. Il est possible que vous deviez ajouter un régulateur si vous fixez un
équipement qui n’est pas adapté à une pression de 690 kPa (100 PSI).

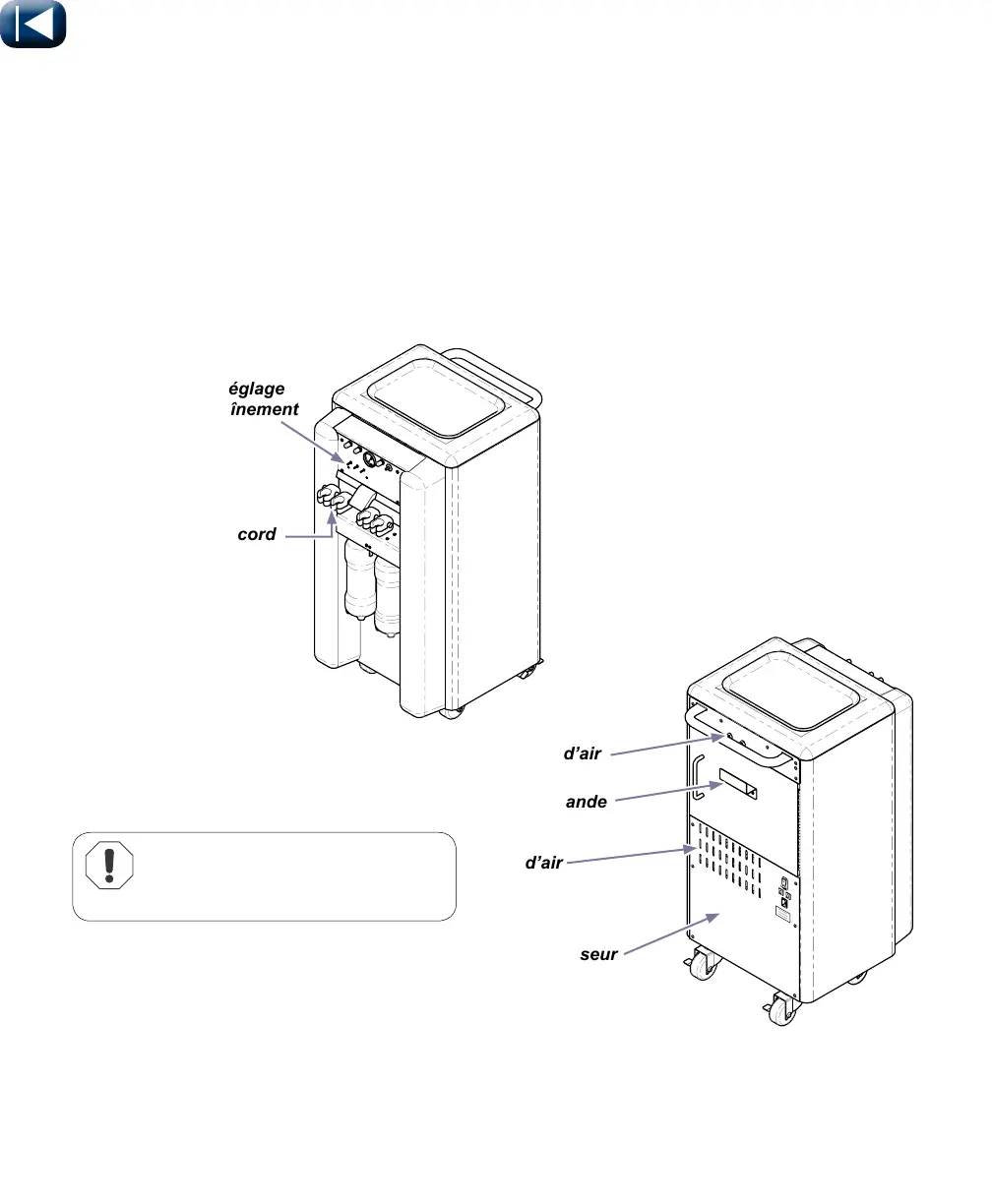

Vis de réglage de
l’articulation du raccord
Bouton de réglage
d’air d’entraînement
Sectionneur d’air
Prise d’air
Compartiment du compresseur
Support de pédale de commande
Avertissement
concernant l’équipement
Ne bloquez pas la prise d’air.
