Miller Syncrowave 351 - Page 40

OM-354 Page 36
Description
Part
No.
Dia.
Mkgs.
046 746
Item
No.

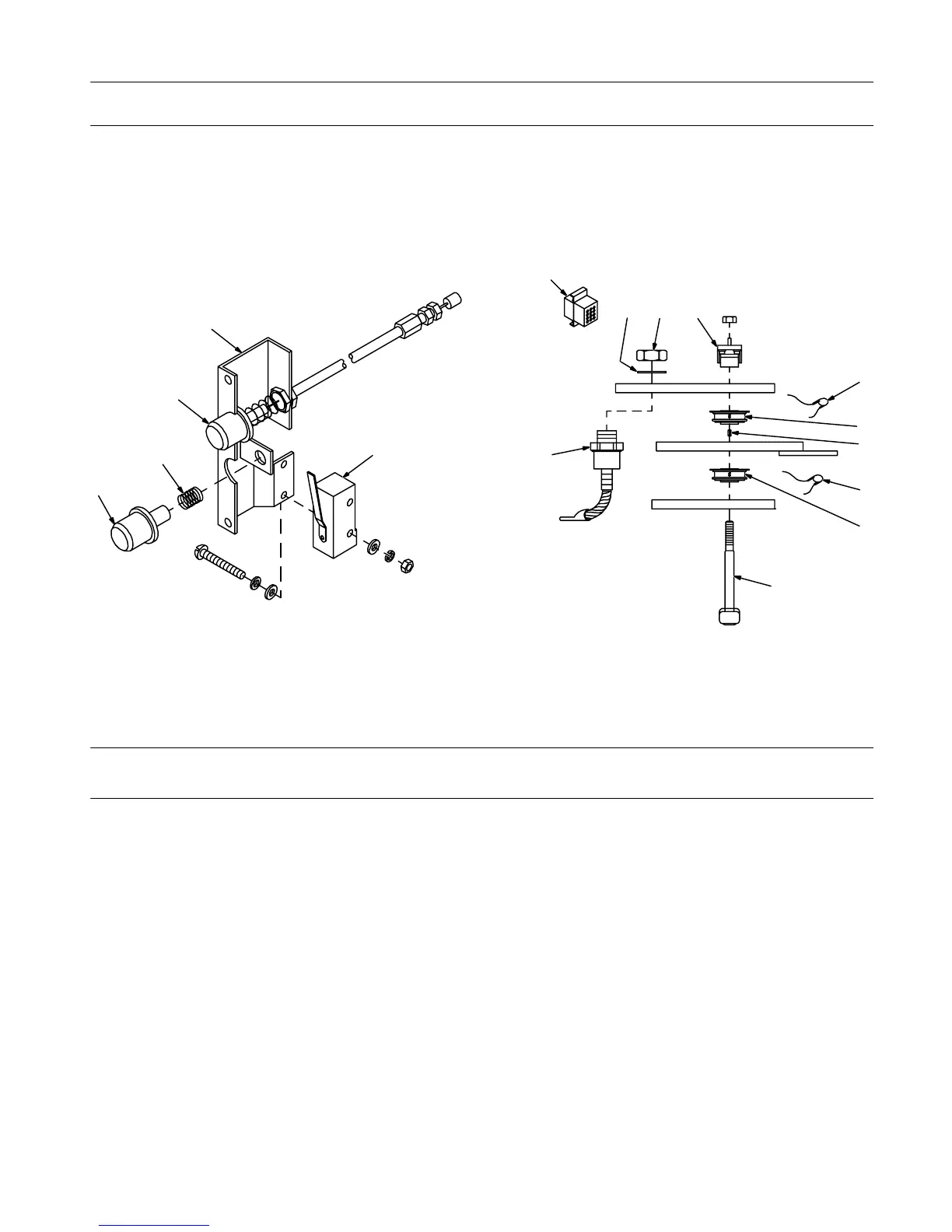

Figure 7-8. Switch, Push Button (Fig 7-6 Item 4)
Quantity
S7
1 059 885 BUTTON, push reset red 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 018 606 SPRING, compression 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 045 546 PUSH BUTTON, w/cable and housing 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 081 008 BRACKET, mtg switch PB 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 178 856 SWITCH, limit leaf actuating SPDT 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
3
4
5
ST-080 214-B
Figure 7-8. Switch, Push Button
4
5
5
6
6
8
9
ST-159 553-A
1
32
7
Figure 7-9. Rectifier, SCR Main
. Hardware is common and
not available unless listed.
Figure 7-9. Rectifier, SCR Main Right And Left
(Fig 7-1 Items 24 & 39)
QuantityDescription
Part
No.
Dia.
Mkgs.
Item
No.
144 849 182 114SR1
1 PLG8 115 092 CONNECTOR & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 605 886 WASHER, lock stl intl tooth .750 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 605 884 NUT, stl hex jam .750-16 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 166 667 CLAMP, spring thyristor 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 C7,8 031 689 CAPACITOR, rectifier 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 C9,10 031 689 CAPACITOR, rectifier 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 SCR1,2 119 371 THYRISTOR, scr 300A 300V 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 SCR3,4 119 371 THYRISTOR, scr 300A 300V 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 028 516 PIN, spring CS .125 x .250 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 173 714 CLAMP, thyristor 1 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 D1 037 956 DIODE, rect 275A 300V SP 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
168 898 THERMOSTAT, NC open 125F close 105F 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
