Capítulo 1. Controles
PELLERIN MILNOR CORPORATION

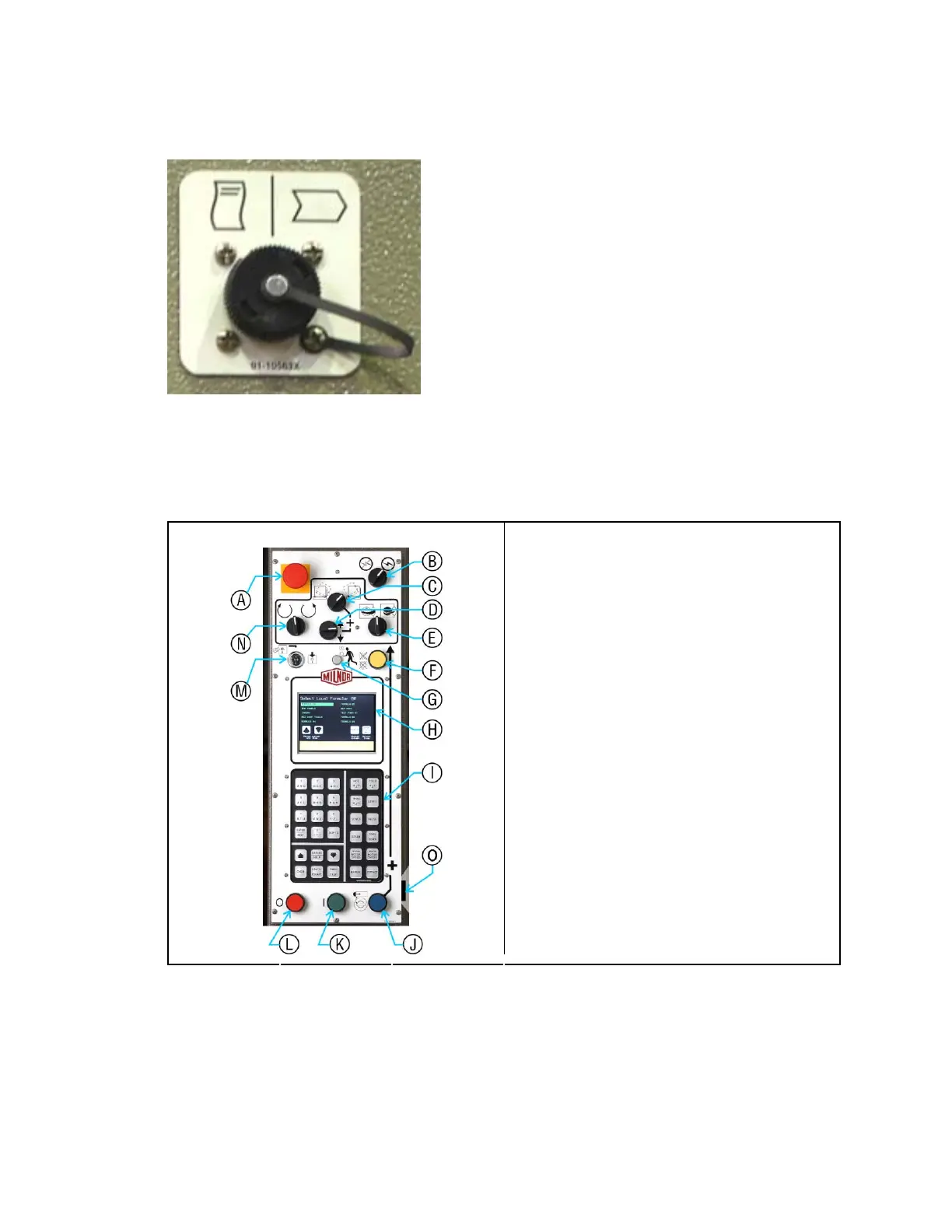

Imagem 2: Conexão serial para transferência de dados
1.1.3.
Quais são os controles operacionais?
Os controles operacionais principais são requeridos para iniciar e parar a máquina, selecionar as fórmulas
de lavagem e monitorar o funcionamento da máquina.
Imagem 3: Painel de controle Mark VI
Painel e controles Legenda
.
A. Botão Parada de emergência
B. Interruptor geral para energia elétrica
C. Interruptor seletor de inclinação frontal/traseira
(somente modelos basculantes)
D. Interruptor seletor de inclinação para cima/para
baixo (somente modelos basculantes)
E. Interruptor para abrir/fechar a porta
F. Botão Cancelamento do sinal para o operador
G. Luz sinalizadora para o operador
H. Tela gráfica de cristal líquido
I. Teclado
J. Botão Abrir a porta
K. Botão Iniciar
L. Botão Parar
M. Chave seletora Executar/Programar
N. Interruptor de Direção do deslocamento
O. Botão Abrir a porta mantendo o deslocamento
(somente modelos basculantes)
34
